كيفية تخصيص شفة كبيرة غير قياسية
في الإنتاج الصناعي، تتمتع الشفاه غير القياسية ذات القطر الكبير بمجموعة واسعة من التطبيقات، من البتروكيماويات إلى طاقة الطاقة، وتغطي جميع المجالات التي تتطلب توصيلات خطوط الأنابيب تقريبًا. ومع ذلك، غالبًا ما لا تستطيع الشفاه القياسية تلبية احتياجات ظروف التشغيل الخاصة، مما يجعل الشفاه غير القياسية المصنوعة حسب الطلب ضرورة.
ستقدم هذه المقالة الخطوات المحددة لتخصيص الشفاه غير القياسية ذات القطر الكبير:
الخطوة 1: اختيار المواد
يعتمد اختيار المادة على سيناريو التطبيق المحدد.
يعتقد الكثير من الناس أن حواف الفولاذ المقاوم للصدأ هي كل ما هو مطلوب، ولكن ظروف التشغيل المختلفة تتطلب مواد مختلفة بشكل كبير.
على سبيل المثال، في المناطق الساحلية، يوفر الفولاذ المقاوم للصدأ 316L مقاومة للتآكل أفضل بكثير من 304؛ بينما في ظل درجات الحرارة والضغط المرتفعة، تظهر حواف الفولاذ الكربوني SA105 استقرارًا فائقًا.
مثال من العالم الحقيقياشترت شركة مصنع كيماويات دفعة من فلانشات 304 القياسية لنقل المواد الحمضية، لكنها تعرضت لتآكل نقري حاد بعد ستة أشهر. بعد التحول إلى فلانشات 2205 ثنائية الجوانب من الفولاذ المقاوم للصدأ، المصممة خصيصًا، زاد عمرها الافتراضي ثلاثة أضعاف.
من المهم ملاحظة أن سمك مادة الحواف غير القياسية يجب أن يكون عادةً أكبر بنسبة 10% إلى 15% من الحواف القياسية، وخاصةً بالنسبة للمنتجات ذات القطر الكبير الذي يزيد عن DN600 (جدول أحجام شفة الأنابيب >>).
إذا كنت تحتاج إلى حواف غير قياسية مصنوعة حسب الطلبخاصة الكبيرة منها، يُرجى التواصل مع فريقنا الهندسي مسبقًا. سنزودكم بالمواد الأنسب.
الخطوة 2: تصميم هيكل الشفة
يجب أن نأخذ بعين الاعتبار عملية التثبيت.
أكبر محظور في التخصيص غير القياسي هو التصميم المنعزل. لقد واجهنا العديد من الحالات التي كانت فيها رسومات التصميم ممتازة، ولكن لم يكن من الممكن تركيب الحواف في الموقع. نوصي بالاهتمام بثلاثة تفاصيل في التصميم:
تلميح: عندما يتجاوز قطر الشفة DN800 (جدول أحجام شفة الأنابيب >>يُنصح بشدة باستخدام تصميم هيكلي منقسم. هذا يُقلل من صعوبات النقل وخطر تشوه اللحام.
لذلك، عند تصميم الشفاه غير القياسية، يجب عليك توفير المعلمات المهمة التالية:
إذا لم تكن متأكدًا من المعلمات المحددة، فيمكنك أيضًا وصف سيناريو الاستخدام الخاص بك بالتفصيل عبر البريد الإلكتروني، إلى جانب معلمات تركيب الأنابيب الخاصة بك، وسنقوم بتصميمها ومطابقتها لك.
خلال عملية التصميم، يُراعي مهندسونا بدقة عوامل مثل المتانة الهيكلية للشفة، وأداء الختم، وسهولة التركيب. تضمن المتانة الهيكلية عدم تشوه الشفة أو كسرها تحت الضغط المُحدد مسبقًا. كما يضمن أداء الختم عدم وجود تسريب في وصلات الأنابيب. وترتبط سهولة التركيب بسهولة البناء في الموقع.
تتطلب مرحلة التصميم إعداد رسومات هندسية مفصلة، تشمل رسومات التجميع ورسومات المكونات. وتُوضّح جميع الأبعاد والتفاوتات ومتطلبات معالجة الأسطح والمواصفات الخاصة الأخرى بوضوح في الرسومات.
الخطوة 3: عملية تصنيع الشفاه
تختلف عملية تصنيع الحواف غير القياسية حسب المواد وحجم الإنتاج.

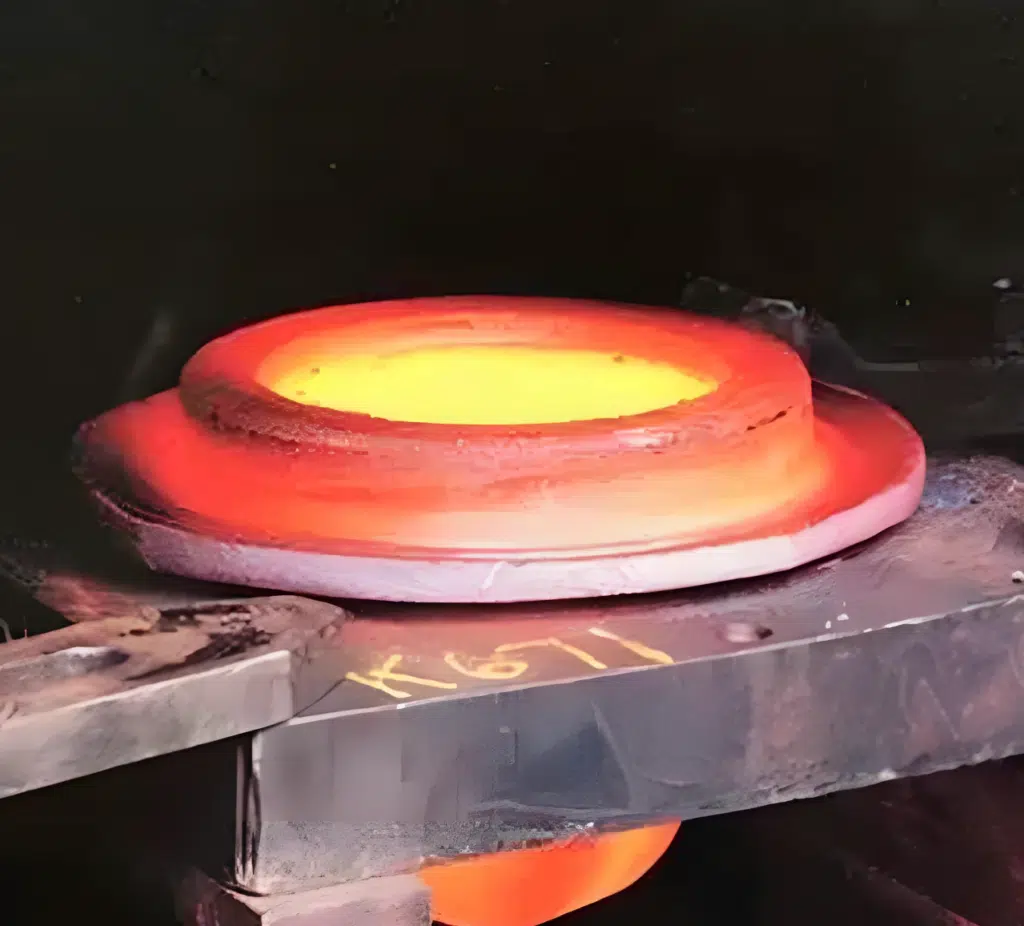

تشمل طرق التصنيع الشائعة ما يلي: تزوير, صبو بالقطع.
خلال عملية التصنيع، يلزم تطبيق رقابة صارمة على الجودة في كل خطوة. بدءًا من التقطيع والتسخين والتشكيل ووصولًا إلى المعالجة الحرارية، تؤثر كل خطوة على جودة المنتج النهائي. وتؤثر عملية المعالجة الحرارية، على وجه الخصوص، بشكل حاسم على الخصائص الميكانيكية للشفة، ويجب تنفيذها بدقة وفقًا لمواصفات العملية.
تتمثل التحديات الرئيسية في تصنيع الحواف غير القياسية ذات القطر الكبير في ثلاثة جوانب:
اقراء المزيد: كيفية تصنيع الشفة: عملية إنتاج/تصنيع الشفة
الخطوة الخامسة: مراقبة الجودة
نحن نقوم بإجراء فحص الجودة الكامل قبل التسليم للعميل.

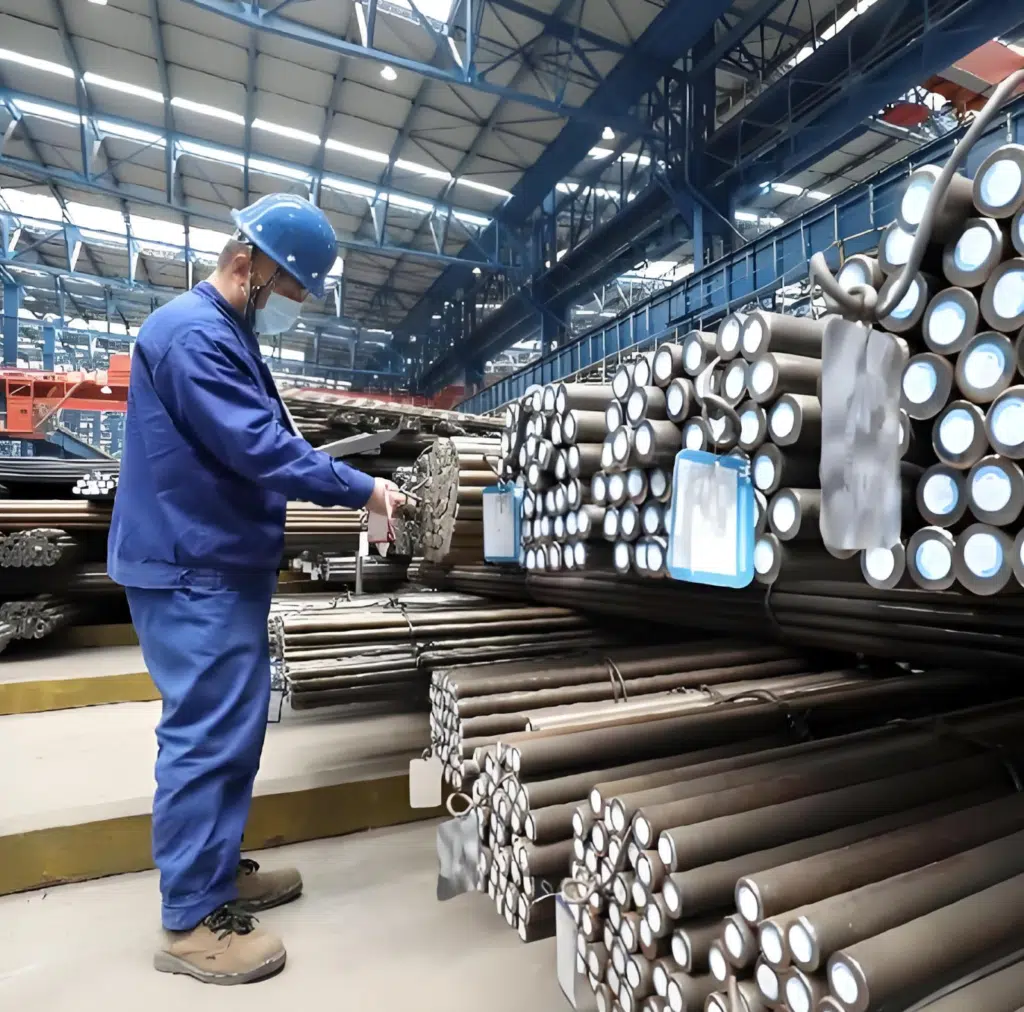

يُعد فحص الجودة خطوةً أساسيةً لضمان استيفاء الفلانشات غير القياسية للمتطلبات. يشمل الفحص فحص الأبعاد، والتحقق من المواد، واختبار الأداء.
تتحقق فحوصات الأبعاد من تطابق الأبعاد الهندسية للشفة النهائية مع الرسومات. ويشمل ذلك الأبعاد الأساسية، مثل القطر الخارجي والقطر الداخلي والسمك، بالإضافة إلى الأبعاد التفصيلية مثل مواقع فتحات البراغي وأشكال أسطح الختم. ويشمل التحقق من المواد تحليل التركيب الكيميائي واختبار الأداء الميكانيكي للتأكد من أن المواد المستخدمة تلبي المتطلبات.
قد يشمل اختبار الأداء اختبار الضغط والاختبار غير الإتلافي، حسب متطلبات التطبيق. يُحاكي اختبار الضغط ظروف العمل لاختبار قدرة الشفة على تحمل الضغط. أما الاختبار غير الإتلافي، فيستخدم أساليب مثل الاختبار بالموجات فوق الصوتية والأشعة السينية لفحص العيوب الداخلية.
لا تُسلَّم إلا الفلانشات التي تجتاز الفحص إلى المستخدم. أما المنتجات غير المطابقة التي تُكتشف أثناء الفحص، فتُعاد صياغتها أو تُخرَّد بطرق مختلفة لضمان مطابقة جميع المنتجات التي تُغادر المصنع لمعايير الجودة.
شركتنا مجهزة بمجموعة كاملة من الاختبارات الفيزيائية والكيميائية، بما في ذلك القراءة المباشرة لجهاز قياس الطيف، والاختبار غير المدمر، والمعالجة الحرارية، واختبار ضغط المياه، وغيرها من معدات اختبار جودة المنتج، مما يوفر ضمانًا موثوقًا به لإنتاج منتجات عالية الجودة.
أخيرا
هناك بعض النقاط التي يجب مراعاتها عند طلب حواف مخصصة للمشاريع الهندسية. اختيار مُصنِّع ذي خبرة أمر بالغ الأهمية. فالمُصنِّعون المحترفون لا يمتلكون معدات إنتاج متطورة فحسب، بل لديهم أيضًا نظام إدارة جودة صارم، مما يُمكّنهم من تقديم منتجات موثوقة.
ينبغي على المستخدمين تحديد ميزانيتهم بوضوح؛ فتكلفة الفلانشات المُخصصة عادةً أعلى من تكلفة المنتجات القياسية، ولكن من خلال التصميم المُناسب واختيار المواد المُناسبة، يُمكن التحكم في التكاليف مع ضمان الجودة. يجب على المستخدمين فهم المعايير والمواصفات ذات الصلة لضمان استيفاء الفلانشات المُخصصة لمتطلبات المشروع وتجنب مخاطر السلامة الناجمة عن التصميم غير السليم.
