ما هي الشفاه الملولبة؟ نظرة عامة شاملة
تُعد الحواف الملولبة أجزاءً ضرورية لأنظمة الأنابيب التي تربط الأنابيب دون الحاجة إلى اللحام. وهي عبارة عن خيوط داخلية توفر طريقة عملية لتفكيك الأنظمة وتعديلها من وقت لآخر.
نظرًا لتوافقها مع البيئات ذات الضغط العالي وسهولة تركيبها، فهي الخيار المفضل في مختلف الصناعات، بما في ذلك النفط والغاز ومعالجة المياه وتكييف الهواء والتدفئة. ومن المعروف أنها تعمل بشكل موثوق في مجموعة واسعة من الاستخدامات.
ما هي الشفاه الملولبة؟

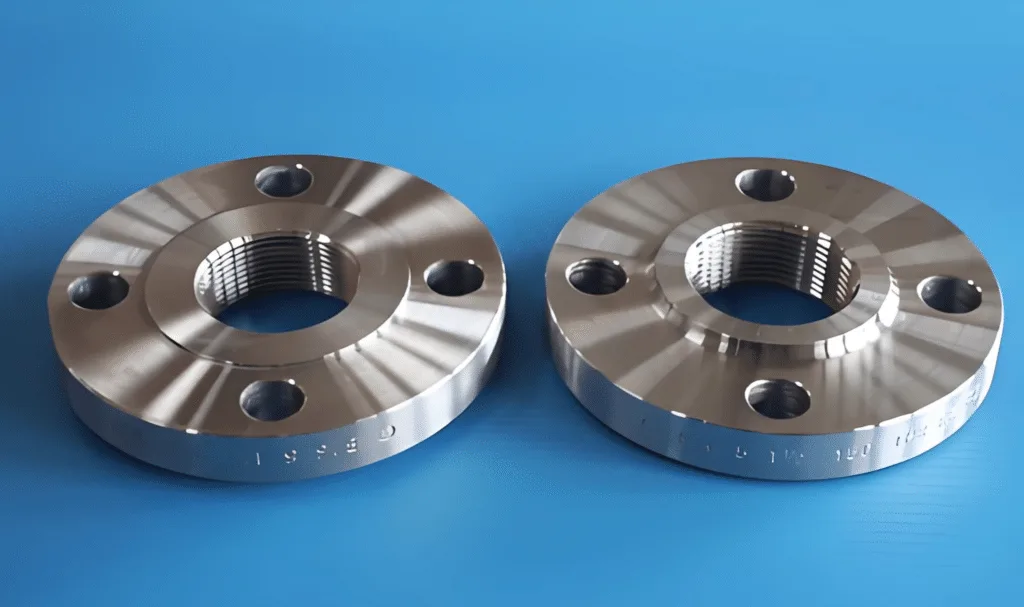

الشفاه المترابطة هي شفاه أنابيب ذات خيوط داخلية لتتناسب مع الخيوط الخارجية في الأنبوب.
على عكس الشفاه الملحومة، لا يتضمن التركيب اللحام، وبالتالي يمكن تطبيقها بشكل جيد في التطبيقات التي يُنظر إليها على أنها خطرة مع اللحام أو حتى مستحيلة.
المواصفات الفنية للفلنشات الملولبة
| المواصفات الخاصه | بعد التخفيض |
|---|---|
| نوع موضوع | مُلولب (NPT/BSPT) |
| الخامة | الفولاذ الكربوني ASTM A105/A105N |
| تصميم قياسي | ANSI / ASME B16.5 |
| فئة الضغط | شنومكس #، شنومكس #، شنومكس # |
| نطاق حجم | 1 / 8 ″ إلى 4 ″ |
| نهاية الاتصال | خيط داخلي NPT/BSPT |
| إنهاء الوجه | 125-250 ريال سعودي |
| نوع الوجه | رفع الوجه (RF) |
| نطاق درجة حرارة | -20 ° F إلى + شنومك ° F |
| تتبيلة | طلاء أسود/عاري/مجلفن |
| الاختبار | تم اختباره هيدروستاتيكيًا بنسبة 100% |
كيف تعمل الشفاه الملولبة؟
تم تصميم الحواف الملولبة لتوفير اتصال آمن ومضاد للتسرب بين الأنابيب دون الحاجة إلى اللحام. تتطابق الخيوط الداخلية لهذه الأنابيب مع الخيوط الخارجية للأنبوب ولكن يمكن ربطها بإحكام معًا لتشكيل ختم جيد.
آلية الاتصال
يتم تثبيت الحواف الملولبة داخليًا لتقبل الأنبوب الملولب خارجيًا.
يتم تثبيت الحافة على الأنبوب بنفس الطريقة كما هو الحال عند تثبيت المصباح الكهربائي باستخدام مفتاح ربط أو أداة أخرى، مما يؤدي إلى إنشاء رابط ميكانيكي محكم.
لا تتطلب هذه الآلية اللحام، وبالتالي فإن الحواف الملولبة تتكيف بشكل مثالي مع المواقف التي يكون فيها اللحام صعبًا، مثل الخطوط القابلة للاشتعال أو ذات الضغط العالي.
تشكيل الختم
غالبًا ما يتم استخدام طرق الختم بخلاف استخدام التوصيل الملولب وحده لتجنب التسرب. يتم تطبيق مانع التسرب للخيوط بشكل عام على الخيوط قبل التجميع، وقد يأخذ شكل شريط، مثل مانع التسرب للخيوط المصنوع من مادة PTFE أو السائل. لتحسين حماية التسرب في التطبيقات التي تتضمن حواف الحشية، وخاصةً عند وجود أسطح مرتفعة أو أسطح حواف من نوع RTJ.
التطبيقات الأكثر ملاءمة
تتمتع الحواف الملولبة بميزة خاصة في الحالات التالية:
- أنظمة الضغط العالي: تعتبر الحواف الملولبة مناسبة للتطبيقات ذات الضغط المتوسط إلى المرتفع، وخاصة في الأنابيب ذات القطر الصغير.
- البيئات الخطرة: تتجنب التطبيقات المتعلقة بالأنظمة التي تحمل وسائط شديدة الاشتعال أو الخطرة مخاطر إجراء اللحام.
- الاتصالات المؤقتة أو القابلة للإزالة: يتم استخدامه في الإعدادات التي تتطلب التفكيك أو الصيانة المتكررة.
- الصناعات: توجد بشكل شائع في النفط والغاز والمعالجة الكيميائية ومعالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة السباكة السكنية.
أنواع الشفاه الملولبة
حواف ملولبة ذات وجه مرتفع (RF)
تتمتع الحواف الملولبة ذات الوجه المرتفع بواجهة مرتفعة قليلاً عن محيط التجويف. تعمل هذه الميزة على تعزيز قدرة الختم عن طريق زيادة مساحة الحشية. تُستخدم الحواف الملولبة ذات الوجه المرتفع على نطاق واسع عندما تكون هناك حاجة إلى ختم قوي، وخاصة في ظل الضغط العالي أو درجات الحرارة العالية.
حواف ملولبة ذات وجه مسطح (FF)
تتميز الحواف الملولبة ذات الوجه المسطح بسطح تماس أملس ومسطح. تُستخدم بشكل أساسي في التطبيقات ذات الضغط المنخفض حيث يكون للشفة أو الأنبوب المتزاوج وجه مسطح. يضمن هذا السطح المسطح توزيعًا متساويًا للضغط عبر الختم ومن غير المرجح أن يتسبب في تشوه الحشية.
مكونات وتركيب الشفاه الملولبة
تم تصميم الحواف الملولبة بدقة للاستخدامات الصناعية والسكنية، وهي تلبي العديد من متطلبات معايير الصناعة. يتطلب تصنيعها مكونات مهمة مختلفة متخصصة لزيادة المتانة والتوافق والأداء. فيما يلي تفصيل مفصل:
خيارات المواد
يمكن تصنيع الحواف الملولبة من مجموعة متنوعة من المواد لبيئات ووسائط مختلفة.
- معدن الكربون: التطبيقات العامة التي تتطلب قوة عالية وتكلفة منخفضة.
- ستانلس ستيل: مقاومة ممتازة للتآكل، قابلة للتطبيق في البيئات القاسية أو المسببة للتآكل.
- سبائك الصلب: تُستخدم في الأنظمة عالية الأداء، بما في ذلك الأنظمة ذات درجات الحرارة العالية و/أو الضغط العالي.
- الحديد الزهر: يتم استخدامه عادة للتطبيقات منخفضة الضغط وغير المسببة للتآكل بسبب انخفاض تكلفته.
مواصفات الخيوط
يعد التثبيت بالخيوط أمرًا مهمًا للغاية بالنسبة للحواف الملولبة لضمان إحكام الوصلات بشكل مثالي لتجنب التسرب. تتضمن بعض المواصفات الشائعة ما يلي:
- NPT (خيط الأنابيب الوطني): يتم استخدام هذا الخيط بشكل أساسي في أمريكا الشمالية بتصميم مدبب، مما يساعد في زيادة قدرة الختم من خلال الحصول على مزيد من التضييق عند ربط الوصلات معًا.
- BSPT (مقياس الأنابيب البريطاني القياسي): تستخدم خيوط BSPT شكلًا مخروطيًا - مشابهًا للشكل المخروطي المستخدم مع NPT - لتأمين ومنع التسربات.
- خيوط ISO: تتمتع هذه الخيوط بمعايير دولية، مما يسمح باستخدامها عبر مجموعة واسعة من أنظمة الأنابيب للتطبيقات العالمية.
- الآلات الدقيقة: تم تصميم الخيوط الملولبة على أعماق ودرجات دقيقة لتتناسب مع خيوط الأنابيب وتوفر ملاءمة محكمة جيدة دون الحاجة إلى أي تعديل.
ثقوب البراغي والأنماط
ثقوب الترباس يتم حفر الحواف الملولبة وفقًا لمعايير محددة لضمان التوافق والتوزيع المتساوي للإجهاد.
- معايير ASME B16.5: وفقًا لأنماط فتحات البراغي، والمسافات، والأقطار المتسقة في جميع الصناعات.
- أنماط - رسم: يتم تحقيق توزيع الضغط المنتظم وقوة المفصل القوية من خلال أنماط فتحات البراغي الدائرية.
تعتمد كمية وحجم فتحات البراغي على حجم الحافة وتصنيف الضغط.
أسطح الحشية
تم تصميم أسطح الحشية لتعزيز الختم بين الحافة وأنبوب التوصيل.
- سطح آلي أملس: يساعد السطح الموحد للحشيات على تقليل خطر التسرب.
- سطح مخدد: يتم تثبيت الحشيات بشكل أكثر أمانًا، وهو أمر مثالي للاستخدام حيث توجد تقلبات منتظمة في الضغط.
- أخاديد RTJ: تم تصميمها خصيصًا لاستيعاب حشوات الحلقات المعدنية للأنظمة ذات الضغط العالي.
تطبيقات الشفاه الملولبة
أنظمة الأنابيب الصناعية
تُعد الحواف الملولبة مهمة في أنظمة الأنابيب حيث يتم نقل السوائل أو الغازات في أنظمة الأنابيب الصناعية. ونظرًا لقدرتها على التعامل مع ظروف الضغط المتوسطة إلى المرتفعة، فهي تُستخدم بشكل خاص في صناعات التصنيع وتجهيز الأغذية والأدوية.
المعالجة الكيميائية
تُستخدم الحواف الملولبة في المصانع الكيميائية لربط شبكات الأنابيب التي تحمل مواد كيميائية تآكلية أو خطيرة. وتُعد هذه الحواف مفيدة بشكل خاص في البيئات التي قد يكون فيها اللحام خطيرًا، حيث يضيف تصميمها غير الملحوم اقتصادًا في الإنتاج. وغالبًا ما يتم اختيار التوافق الكيميائي والمقاومة المختارة من المعادن مثل الفولاذ المقاوم للصدأ.
النفط والغاز
تُستخدم الحواف الملولبة غالبًا في تطبيقات النفط والغاز مثل المصافي وخطوط الأنابيب والمنصات البحرية. وهي تضمن أن تكون الوصلات مقاومة للتسرب لنقل الهيدروكربونات والسوائل الأخرى تحت ضغط عالٍ. وتُعد الحواف الملولبة RTJ مناسبة بشكل خاص للتطبيقات التي تتطلب إحكامًا ممتازًا في البيئات شديدة الضغط ودرجات الحرارة.
معالجة المياه
تُستخدم الحواف الملولبة في مرافق معالجة المياه لتجميع خطوط أنابيب توزيع المياه والترشيح وإدارة مياه الصرف الصحي. وتُفضَّل الأنواع المقاومة للتآكل، مثل حواف الفولاذ المقاوم للصدأ، لإطالة عمرها وموثوقيتها في هذه الأنظمة.
أنظمة التكييف
تُستخدم الحواف الملولبة في التدفئة والتهوية وتكييف الهواء لتوصيل مجاري الهواء والأنابيب. تسمح هذه الأنواع من الحواف بالتدفق الفعال للمبردات أو البخار أو الهواء في جميع تركيبات التدفئة والتهوية وتكييف الهواء، سواء كانت تجارية أو سكنية. تتيح لها تعدد استخداماتها التكيف مع متطلبات النظام المتنوعة.
YANHAO: شركة تصنيع شفة موثوقة
YANHAO هي شركة تصنيع شفاه احترافية مع مجموعة واسعة من الحواف، بما في ذلك الحواف الملولبة، والتي تتميز بجودة عالية وقابلية التطبيق في الصناعات. من خلال الجمع بين الهندسة الدقيقة ومعايير الجودة الصارمة والالتزام بالمتانة والموثوقية، يانهاو تقدم الشركة منتجات متينة وموثوقة للاستخدام في النفط والغاز والمعالجة الكيميائية ومعالجة المياه والعديد من التطبيقات الأخرى.
نحن نقدم حواف بمواد ومواصفات مختلفة، تلبي المتطلبات العادية والمخصصة. بفضل سنوات الخبرة ودعم العملاء الممتاز، أثبتت YANHAO أنها شريك موثوق به لجميع احتياجاتك من الحواف: موثوقة وفعالة من حيث التكلفة وتوفر شيئًا للجميع في المنتج.
في المخص:
تستخدم الحواف الملولبة، بفضل اتصالها الفعال وغير الملحوم بالأنابيب، في العديد من الخدمات العملية. وتضمن قدرتها على التكيف مع الأنظمة المتنوعة أداءً موثوقًا به في المواقف غير المواتية.
في سعيك للحصول على حواف عالية الجودة تلبي المعايير الأكثر صرامة، لا تبحث في أي مكان آخر غير YANHAO للحصول على حلول لتلبية احتياجاتك.
أنواع أخرى من الشفاه
شفاه الرقبة الملحومة (WN)
شفة WN، والمعروفة أيضًا باسم شفة المحور المحصور أو شفة المحور العالي، هي شفة تحتوي على إجهاد عالٍ.
حواف الانزلاق (SO)
يمكن تركيب حواف الانزلاق، كما يوحي الاسم، بسهولة على نهاية الأنبوب أو التركيب ثم لحامها في مكانها.
شفاه اللحام بالمقبس (SW)
تشبه حواف اللحام بالمقبس (SW) حواف الانزلاق (SO). والفرق هو وجود قطعة إضافية في المنتصف.
الحواف العمياء (BF)
يُطلق على الحافة العمياء أيضًا غطاء الحافة. وهي عبارة عن لوحة دائرية مسطحة تُستخدم لتغطية أطراف الأنابيب أو الصمامات أو الوصلات.
شفة المفصل المتداخل (LJ)
يتكون من مكونين: طرف قصير وحافة حلقة وصل متداخلة. يتم إدخال الطرف القصير المعني في تجويف الحافة، ويتم توصيل الطرف القصير بالأنبوب من خلال اللحام الطرفي.
الحواف الملولبة (TF)
الحواف الملولبة هي حواف أنابيب ذات خيوط داخلية لتتوافق مع الخيوط الخارجية الموجودة على الأنبوب.
