Труба-рэдуктар
Наша кампанія прапануе ўсе віды рэдуктараў для труб
Мы прапануем пераходы для труб розных стандартаў, такіх як амерыканскія, еўрапейскія, нямецкія і японскія стандарты. Спіс распаўсюджаных стандартаў наступны:
Люіс Лю
Менеджэр па продажах
Рэдуктары можна класіфікаваць як бясшвовыя, зварныя і зварныя ўстык. Іх можна класіфікаваць як канцэнтрычныя або эксцэнтрычныя, а сярод найбольш распаўсюджаных матэрыялаў — вугляродзістая сталь, нержавеючая сталь і легаваная сталь. Паводле стандарту, яны могуць быць класіфікаваны як нацыянальныя, Міністэрства хімічнай прамысловасці, электрастанцыі, суднабудаўнічыя, амерыканскія, еўрапейскія, расійскія, нямецкія і японскія. Распаўсюджаныя працэсы фармавання ўключаюць рэдукцыю, пашырэнне або абодва. Для некаторых памераў рэдуктараў таксама можа выкарыстоўвацца штампоўка.
Класіфікацыя па тыпах фігур
Канцэнтрычныя рэдуктары
Канцэнтрычныя пераходы маюць сіметрычную канічную структуру, прычым абодва канцы і сярэдняя кропка размешчаны на адной цэнтральнай лініі. Яны падыходзяць для злучэння вертыкальных труб рознага дыяметра або для сістэм, дзе гарызантальнае выраўноўванне не патрабуецца.
Плыўны пераход вадкасці ўздоўж канічнага канала эфектыўна памяншае турбулентнасць і падзенне ціску, што робіць іх прыдатнымі для такіх ужыванняў, як хімічная прамысловасць, нафтагазавая прамысловасць і ачыстка вады, дзе вырашальнае значэнне маюць цэнтральнае выраўноўванне і раўнамерная хуткасць патоку. Іх вытворчы працэс адносна просты і эканамічна эфектыўны.
эксцэнтрычны рэдуктар
Эксцэнтрычны пераход мае адзін плоскі і адзін канічны бок са зрушанымі цэнтральнымі лініямі. Яго можна ўсталёўваць плоскім бокам уверх або ўніз, каб прадухіліць назапашванне вадкасці або паветра. Калі плоскі бок накіраваны ўверх, ён ідэальна падыходзіць для гарызантальнага патоку вадкасці, прадухіляючы паветраныя кішэні ў верхняй частцы трубы. Калі плоскі бок накіраваны ўніз, ён падыходзіць для паравых або аэраваных сістэм, палягчаючы дрэнаж і падтрымліваючы трубаправодныя эстакады.
Эксцэнтрычныя рэдуктары падыходзяць для ўваходных адтулін помпаў і гарызантальных трубаправодаў, стабілізуючы ўсмоктвальную здольнасць і прадухіляючы кавітацыю. Аднак з-за больш складанай вытворчасці і строгіх патрабаванняў да ўстаноўкі яны крыху даражэйшыя за канцэнтрычныя рэдуктары.
Класіфікацыя па тыпах злучэнняў
Па спосабе злучэння рэдуктар для труб можна класіфікаваць на зварны ўстык, зварны ўглыб і разьбовы.

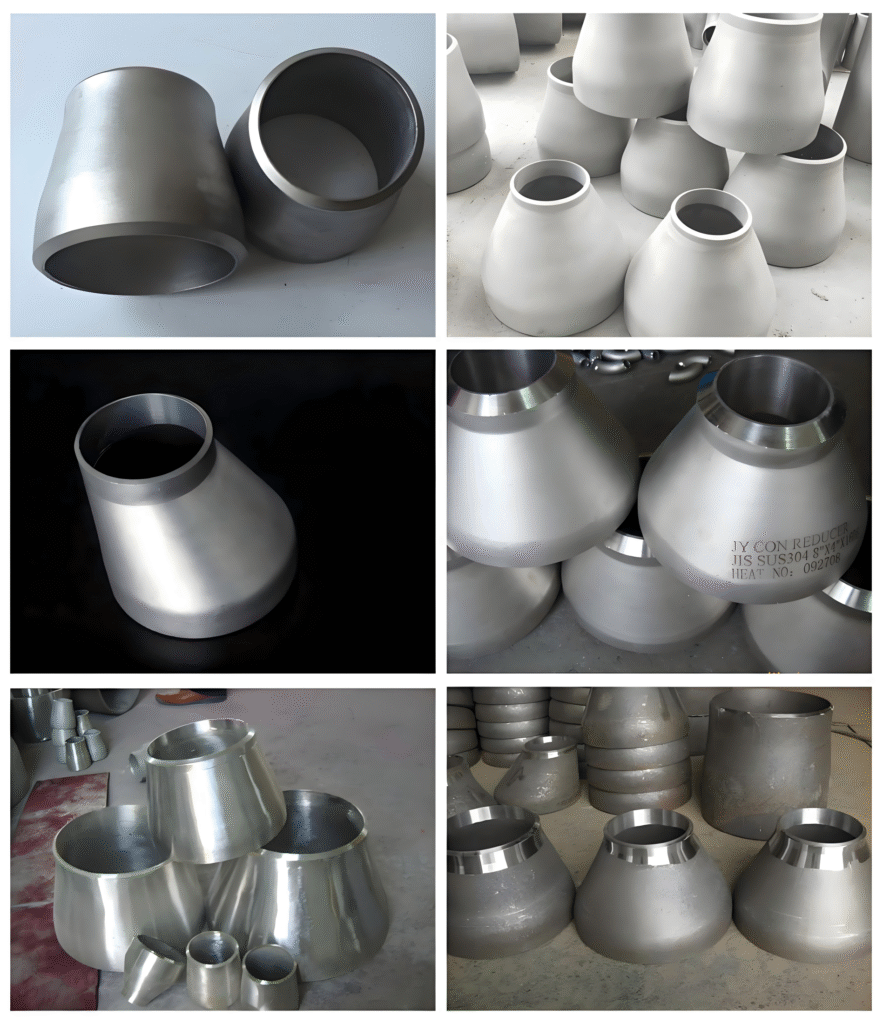

Рэдуктар для зваркі ўстык
|
Description |
Каваны або фармаваны канічны або эксцэнтрычны трубны фітынг, прызначаны для злучэння труб рознага дыяметра з дапамогай поўнага праварвання ўстык. Ён забяспечвае плаўны, бесперапынны шлях металу па ўсім пераходзе. |
|
Асаблівасці |
|
|
прыкладанняў |
Шырока выкарыстоўваецца ў хімічных, нафтахімічных, нафтагазавых трубаправодах, электрастанцыях, нафтаперапрацоўчых заводах, сістэмах ачысткі вады, крыягенных сістэмах і іншых прамысловых сістэмах транспарціроўкі вадкасцей, якія патрабуюць надзейных пераходаў |

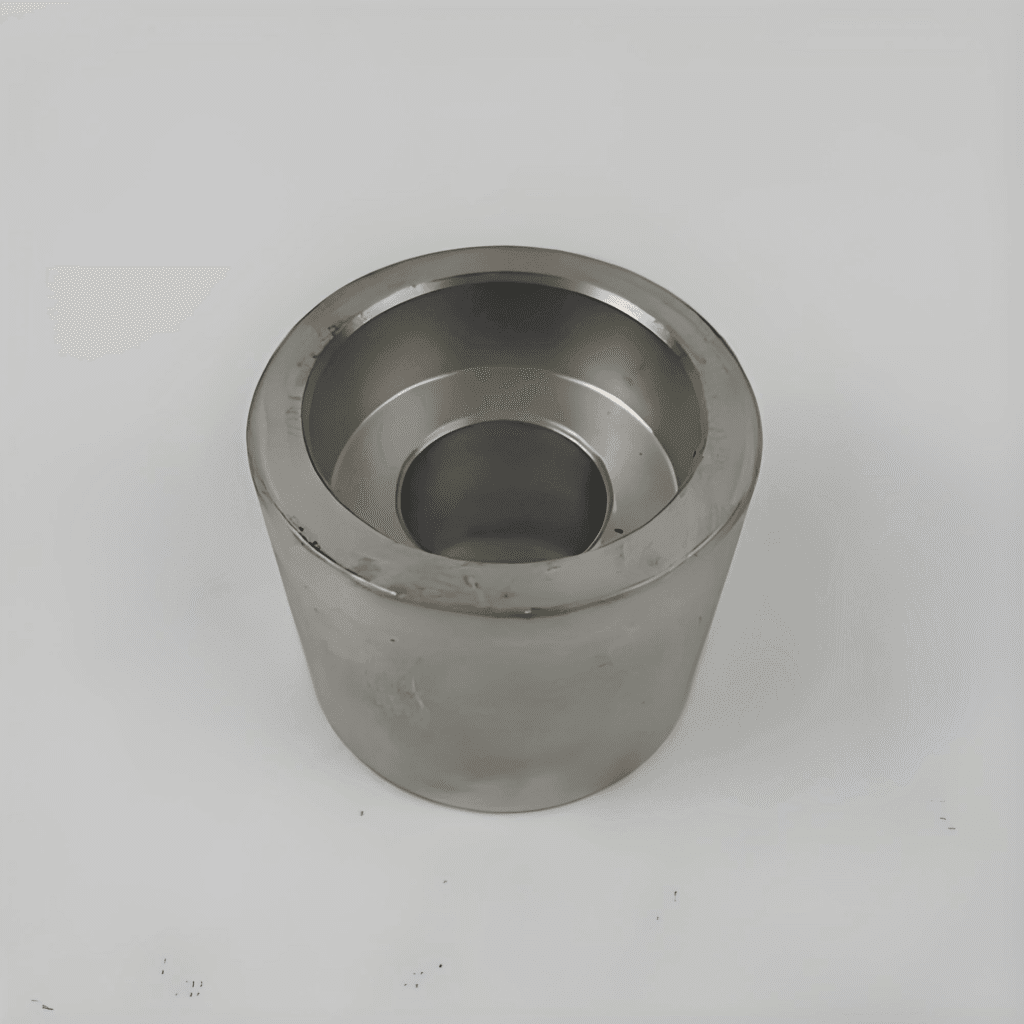

Рэдуктар для зваркі труб
|
Description |
Рэдуктар, у якім труба ўстаўляецца ў паглыбленне «гняздо» фітынга і злучаецца з дапамогай кутняга зварнога шва. Часта даступны ў выглядзе каваных рэдуктарных утулак або ўставак для стандартных раструбных фітынгаў. |
|
Асаблівасці |
|
|
прыкладанняў |
Ідэальна падыходзіць для невялікіх трубаправодаў, якія транспартуюць таксічныя, лёгкаўзгаральныя або дарагія вадкасці, дзе цэласнасць уцечак мае вырашальнае значэнне. Распаўсюджана ў нафтагазавай, нафтахімічнай, энергетычнай і прамысловых трубаправодных сістэмах. |
Рэдуктар з разьбой для труб
|
Description |
Рэдуктарны фітынг з разьбой (звычайна каваны), які накручваецца на трубы меншага/большага дыяметра. Ён дазваляе змяняць памеры без зваркі, выкарыстоўваючы канічную або прамую разьбу, такую як NPT, BSP і г.д. |
|
Асаблівасці |
|
|
прыкладанняў |
Распаўсюджана ў сантэхніцы, тэхналагічных лініях нізкага ціску, спринклерных сістэмах, размеркаванні прыроднага газу, прыборах і падключэнні да сасудаў або невялікага абсталявання. |
Класіфікацыя па тыпах матэрыялаў
У адпаведнасці з матэрыялам корпуса клапана, ён мае локаць з нержавеючай сталі, вугляродзістай сталі і легаванай сталі.
Рэдуктар з нержавеючай сталі
| Падтып і клас | Description | асноўныя характарыстыкі | прыкладанняў | Стандарты |
|---|---|---|---|---|
| Аўстэнітная (WP304 / WP304L) | Рэдуктары выраблены з нержавеючай сталі ASTM A403 WP304 / WP304L; даступныя ў бясшвовым або зварным канцэнтрычным/эксцэнтрычным тыпах. | Добрая агульная каразійная ўстойлівасць; выдатная зварвальнасць і фармавальнасць; эканамічна выгадны для асяроддзяў без утрымання хларыду | Агульная хімічная апрацоўка, пітная вада, харчовая прамысловасць і напоі, ацяпленне, вентыляцыя і кандыцыянаванне паветра, архітэктура, лёгкія прамысловыя трубаправоды | ASTM A403 WP304 / WP304L; выраблена ў адпаведнасці з ASME B16.9 (памеры) і B16.25 (зварныя канцы); мацаванне асвятляльніка ў адпаведнасці з MSS‑SP‑43; маркіроўка ў адпаведнасці з MSS‑SP‑25; таксама даступна ў версіях DIN/JIS |
| Аўстэнітная (WP316 / WP316L) | Рэдуктары выраблены з нержавеючай сталі ASTM A403 WP316 / WP316L; прапануюцца ў выглядзе каваных або бясшвоўных канцэнтрычных/эксцэнтрычных фітынгаў | Высокая ўстойлівасць да хларыдаў, кропкавай і шчыліннай карозіі; захоўвае трываласць пры нізкіх тэмпературах; падыходзіць для больш жорсткіх эксплуатацыйных умоў | Марское асяроддзе, фармацэўтычная прамысловасць, прыбярэжныя хімічныя заводы, апрасненне, паслугі па выкарыстанні хларыдаў | ASTM A403 WP316 / WP316L; ASME B16.9 / B16.25; MSS‑SP‑43; памер і спецыфікацыя ў адпаведнасці са стандартамі ASME (Sch 5S–Sch 160, XXS); разьба ў адпаведнасці са стандартам ANSI, дзе гэта дастасавальна |
| Дуплексная нержавеючая сталь (напрыклад, 2205) | Рэдуктары, вырабленыя з дуплексных нержавеючых сплаваў, такіх як UNS S31803 / S32205 (ASTM A815); звычайна каваныя канцэнтрычныя або эксцэнтрычныя пераходы | Высокая цякучасць і трываласць на расцяжэнне; выдатная ўстойлівасць да каразійнага растрэсквання пад напружаннем і хларыднай карозіі пад напружаннем; меншае цеплавое пашырэнне | Афшорная нафтагазавая здабыча, хімічная апрацоўка, астуджэнне марской вадой, цэлюлозна-папяровая прамысловасць, высокатрывалыя каразійныя асяроддзі | ASTM A815 (дуплексныя фітынгі); памеры ў адпаведнасці з ASME B16.9; маркіроўка і рэкамендацыі па мантажы свяцілень у адпаведнасці з MSS‑SP‑43; таксама даступна ў адпаведнасці са стандартамі DIN/EN |
Рэдуктар з вугляродзістай сталі
| Клас (ASTM A234) | Description | Асаблівасці | прыкладанняў | Стандарты |
|---|---|---|---|---|
| ДПК / ДПК | Зварныя пераходы (канцэнтрычныя/эксцэнтрычныя), бясшвовыя або зварныя фітынгі з вугляродзістай сталі | Эканамічная вугляродзістая сталь; добрая зварваемасць; трываласць пры ўмераных тэмпературах; шырокае прымяненне | Нафта і газ, ачыстка вады, прамысловыя трубаправоды, электрастанцыі | ASTM A234 WPB/WPC; ASME B16.9 (памеры), B16.25 (тарцы); MSS‑SP‑43 (асвятляльная арматура); MSS‑SP‑79/83/95 і г.д. |
| WP11 (хроммалібідны) | Рэдуктар з легаванай сталі, выраблены ў адпаведнасці з ASTM A234 WP11 (CL1/2/3), каваны, падыходзіць для выкарыстання пры ўмераных і высокіх тэмпературах | Вышэйшая тэмпературная трываласць; легіраванне Cr-Mo для падоўжанага тэрміну службы; добрая трываласць | Высокатэмпературныя параправоды, нафтаперапрацоўчыя, нафтахімічныя, падключэнні сасудаў пад ціскам | ASTM A234 WP11; ASME B16.9/B16.11; адпаведнасць MSS‑SP‑79/83/95/97 (American Piping Products, |
| WP22 (хроммалібідны) | Рэдуктар выраблены з легаванай сталі ASTM A234 WP22 (1–1.5% Cr, 0.4–0.6% Mo), каваны або звараны | Выдатная ўстойлівасць да паўзучасці і карозіі пры падвышаных тэмпературах; больш моцныя характарыстыкі сплаву | Паслугі высокага ціску і высокай тэмпературы: электрастанцыі, хімічныя тэхналагічныя лініі | ASTM A234 WP22; ASME B16.9; MSS‑SP‑79/83/95; тэрмічная апрацоўка паводле A960/A960M |
Рэдуктар з легаванай сталі
| Клас (ASTM A234) | Description | Асаблівасці | прыкладанняў | Стандарты |
|---|---|---|---|---|
| WP5 (хром-молібдэнавы сплаў) | Рэдуктары з легаванай сталі для зварвання ўстык (канцэнтрычныя/эксцэнтрычныя), каваныя па стандарту ASTM A234 WP5 | Супраціўленне паўзучасці пры высокіх тэмпературах; палепшаныя механічныя ўласцівасці дзякуючы легіроўцы Cr-Mo | Высокатэмпературныя параправоды для нафтахімічнай прамысловасці, вытворчасці электраэнергіі і нафтаперапрацоўчых заводаў | ASTM A234 WP5; ASME B16.9/B16.11; MSS‑SP‑79/83/95; тэрмічная апрацоўка паводле A960/A960M; дыяпазон графіка SCH5S‑XXS |
| WP9 (сплаў 9Cr‑Mo) | Рэдуктары паводле ASTM A234 WP9 (Cr‑Mo), даступныя ў канцэнтрычнай/эксцэнтрычнай форме | Выдатная трываласць і ўстойлівасць да падвышаных тэмператур; добрая агульная ўстойлівасць да карозіі і падземнага крывацёку | Нафтавыя, нафтахімічныя, газавыя, электрастанцыі, лініі перапрацоўкі марской вады і хімічных рэчываў | ASTM A234 WP9; ASME B16.9/B16.25; памерны дыяпазон ½″–48″, Sch 5S‑XXS; MSS‑SP‑43, SP‑79; маркіроўка і кантроль у адпаведнасці з NACE/3.1B |
| WP11 (хром-молібдэнавы сплаў) | Рэдуктар з легаванай сталі паводле ASTM A234 WP11, канцэнтрычны або эксцэнтрычны | Павышаныя тэмпературныя характарыстыкі; умеранае легіраванне паляпшае паўзучасць і каразійную стойкасць | Нафтаперапрацоўчы завод, сістэмы нагрэву хімічных працэсаў, абслугоўванне пад высокім ціскам | ASTM A234 WP11; ASME B16.9/B16.11; MSS‑SP‑79/83/95; падобныя патрабаванні да тэрмічнай апрацоўкі |
| WP22 (сплаў 2Cr‑1Mo) | Рэдуктары, вырабленыя па стандарту ASTM A234 WP22 для працы пры высокіх тэмпературах | Высокая ўстойлівасць да паўзучасці і механічная трываласць пры падвышаных тэмпературах | Электрастанцыі, хімічныя тэхналагічныя лініі, сістэмы высокага ціску/высокай тэмпературы | ASTM A234 WP22; ASME B16.9; MSS‑SP‑79/83/95; вытворчасць у адпаведнасці са спецыфікацыямі сталёвых трубаправодных фітынгаў |
| WP91 (сплаў 9Cr‑1Mo) | Рэдуктары з сплаву паводле ASTM A234 WP91, каваныя або бясшвовыя | Высокая трываласць, устойлівасць да паўзучасці і цеплавой стомленасці; падыходзіць для прымянення пры звышвысокіх тэмпературах | Магутныя электрастанцыі, паравыя катлы, цеплаабменнікі пры вельмі высокіх тэмпературах | ASTM A234 WP91; ASME B16.9; MSS‑SP‑79/83/95; тэрмічная апрацоўка паводле A960/A960M; NPS да 48 цаляў, дыяпазон па схеме SCH да XXS |
Працэс індывідуальнага рэдуктара труб
Наступныя параметры можна наладзіць. Калі ў вас няма чарцяжа, вы таксама можаце пракансультавацца з нашымі інжынерамі і дазволіць нам дапамагчы вам намаляваць яго.
памер
Пазначаны памер трубаправода, у тым ліку вугал напрамку калена трубы, таўшчыня, дыяметр адтуліны для нітаў, адлегласць ад адтуліны для нітаў і г.д.
Matériau
Выкарыстанне названага матэрыялу, прыдатнага для будаўніцтва трубаправодаў у адпаведнасці з вашымі патрабаваннямі.
Форма
можна наладзіць з дапамогай калена для трубы, напрыклад, з рэдукцыяй калена.
Сувязі
Каленні для зваркі ўстык, калені пад зварку ў гняздо, разьбовыя калені і г.д., якія можна выбраць.
Спецыяльны рэжым
Спецыяльныя апрацоўкі, такія як паверхневыя пакрыцця і антыкаразійная можа быць зроблена ў адпаведнасці з вашымі патрэбамі.
Працэс налады для Капялюшык звычайна выглядае наступным чынам:
патрабаванні
Пацвярджэнне
Падрабязна абмяркуйце патрабаванні да памеру калена трубы, матэрыялу, ціску, спосабу злучэння і г.д.
Падрыхтоўка сыравіны
Разрэжце трубу па памерах, указаных на тэхналагічнай карце, з дапамогай разрэзных станкоў з ЧПУ (дапушчальная адхіленне ±1 мм). Выдаліце задзірыны, акаліну і смецце з абрэзаных тарцоў. Адшліфуйце тарцы труб да гладкасці.
Папярэдняя апрацоўка нарыхтовак
Распыліце ўнутранае пакрыццё свінцова-парашковым графітавым злучным растворам таўшчынёй 0.2-0.3 мм, высушыце ў духоўцы пры тэмпературы 120°C на працягу двух гадзін
Гарачае гнутканне
Усталюйце награвальную трубку для матрыцы апраўкі з дапамогай сярэднечастотнай індукцыі да 750±10C гідраўлічнага штуршка з высілкам 50-80 мм і сілай 300-500 т
Пасляфармацыйная апрацоўка
Астуджэнне праз паветрана-туманную сумесь, хуткасць 50-80 см/мін, тарцы такарнага станка забяспечваюць аднастайнасць сценкі, скос 375±25°
кантроль якасці
Праверце паверхневыя дэфекты, праверце памеры з дапамогай калібраваных калібраў, выканайце 100% неразбуральны кантроль метадам MT і UT.
Апрацоўка паверхняў
Дробеструйная апрацоўка з выкарыстаннем літой сталёвай дробі для дасягнення чысціні SA25, нанясенне эпаксіднай грунтоўкі і поліўрэтанавага фінішнага пакрыцця зададзенай таўшчыні
Захоўванне ўпакоўкі
Абараніце канцы пластыкавымі заглушкамі, асобныя калені з пенапластавымі распоркамі, уключыце сертыфікаты, захоўвайце ў сухім вентыляваным складзе
Галерэя малюнкаў
Вось розныя рэдуктар для труб, выраблены ЯНХАОВы можаце націснуць на выявы, каб павялічыць іх. Як кампанія з 25-гадовым вопытам вытворчасці рэдуктараў для труб, YANHAO падтрымлівае вытворчасць усіх тыпаў рэдуктараў для труб.
Галерэя малюнкаў рэдуктараў для труб
Часта задаваныя пытанні аб рэдуктары труб

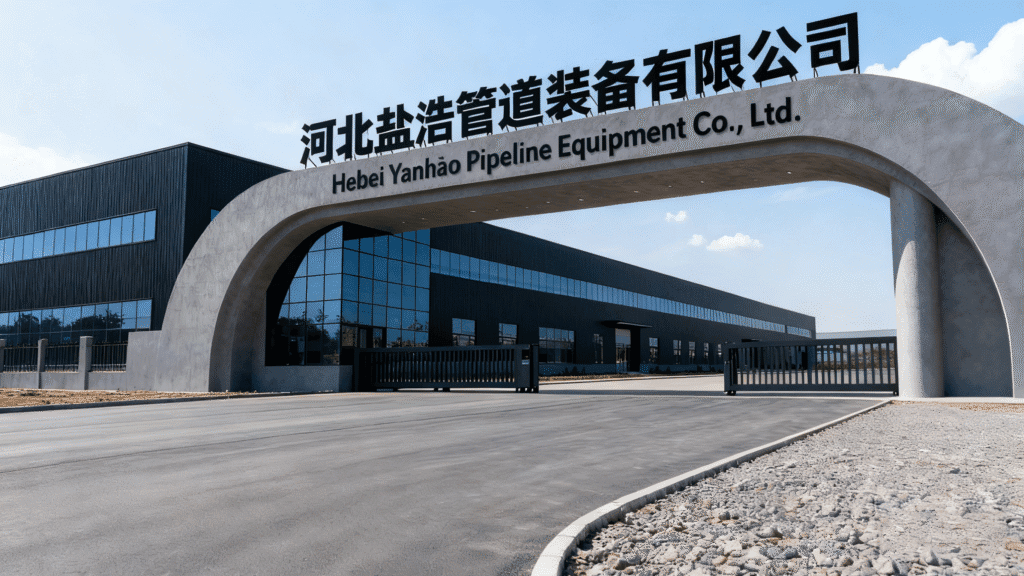

Пра YANHAO
ЯНХАО - гэта а Кітайскі вытворца фланцаў размешчаны ў правінцыі Хэбэй, Кітай. Гэта адзін з нямногіх прафесійных пастаўшчыкоў фланцаў у Кітаі.
Мы маем шматгадовы вопыт вытворчасці фланцаў і маем некалькі вытворчых ліній фланцаў. Мы маем дастатковы запас сыравіны, багаты запас, хуткую дастаўку і можам адправіць на працягу трох дзён. Пры гэтым кошт даступная. Запрашаем да кансультацый і пакупкі!
Акрамя таго, мы можам забяспечыць розныя індывідуальныя фланцы і трубаправоднай арматуры. Кліенты могуць даць малюнкі або ўзоры, і наша кампанія вырабіць іх у адпаведнасці з вашымі патрабаваннямі.
Наша кампанія была заснавана ў 2000 годзе і мае больш за 300 супрацоўнікаў, у тым ліку больш за 85 інжынераў і тэхнічных работнікаў сярэдняга і старэйшага звяна. Наша кампанія мае некалькі вытворчых ліній і займае плошчу 150 000 квадратных метраў і плошчу будынкаў 30 000 квадратных метраў.
300 +
Колькасць рабочых
85 +
Інжынеры сярэдняга і старэйшага звяна
150,000
Квадратныя метры плошчы
25 +
гады вопыту
Наша вытворчая лінія
Наша кампанія мае 8 вытворчых ліній трубаправодаў і 5 ліній вытворчасці фланцаў. У яго ёсць поўны набор сярэднечашчынных станкоў гарачага штурхання, гарачых прэсаў для рэдуктараў, гідраўлічных прэсаў халоднай экструзіі для траякоў, кавальскіх малаткоў, вертыкальных такарных станкоў, свідравальных станкоў і іншага абсталявання для фармавання і механічнай апрацоўкі.
Сярод іх сярэднечашчынны гідраўлічны штурхальнік вялікага дыяметра Φ1020 мм, сярэднечашчынны гнуткавы станок вялікага дыяметра Φ1420 мм і вялікі 2438-тонны прэс для гарачай штампу Φ4,000 мм маюць гадавую вытворчасць больш за 80,000 XNUMX тон.
8
Вытворчыя лініі трубаправоднай арматуры
5
Лініі па вытворчасці фланцаў
80,000 тоны
Гадавая вытворчая магутнасць
Тэставанне якасці і сертыфікаты
Наша кампанія таксама абсталявана поўным наборам фізічных і хімічных выпрабаванняў, уключаючы прамое счытванне спектрометра, неразбуральны кантроль, тэрмічную апрацоўку, ціск вады і іншае абсталяванне для кантролю якасці прадукцыі, што дае надзейную гарантыю вытворчасці высакаякаснай прадукцыі.
Пытанні і адказы
Так, мы з'яўляемся вытворцам фланцавых фітынгаў для труб, размешчаным у Цанчжоу, Хэбэй, Кітай. Заснаваная ў 2000 годзе, мы займаем плошчу ў 150,000 30,000 квадратных метраў, з плошчай будынка 300 XNUMX квадратных метраў. Зараз у нас больш за XNUMX супрацоўнікаў, і мы з'яўляемся адносна буйным і магутным кітайскім вытворцам фланцаў.
Кампанія мае 8 ліній вытворчасці фітынгаў і 5 ліній вытворчасці фланцаў. Ён мае поўны набор сярэднечашчынных станкоў для гарачага штуршка, рэдуктараў для гарачых прэсаў, гідраўлічных прэсаў для халоднай экструзіі, кавальскіх малаткоў, вертыкальных такарных станкоў, свідравальных станкоў і іншага абсталявання для апрацоўкі і апрацоўкі. Сярод іх сярэднечашчынны гідраўлічны штурхальнік вялікага дыяметра φ1020 мм, сярэднечашчынны гнуткавы станок вялікага дыяметра φ1420 мм і 2438-тонны буйнамаштабны прэс для гарачай формы φ4,000 мм маюць гадавую вытворчасць больш за 80,000 XNUMX тон.
Для стандартных мадэляў наша фабрыка мае вялікі запас, і час дастаўкі звычайна складае ўсяго некалькі дзён. Для нестандартных дэталяў у нас таксама ёсць вялікі запас сыравіны і некалькі вытворчых ліній, якія зэканомяць траціну часу ў параўнанні з іншымі вытворцамі і даставяць іх вам як мага хутчэй.
У нас ёсць свая сістэма тэсціравання. Кожная партыя тавару будзе мець адпаведны сертыфікат на тавар і акт праверкі якасці. У той жа час мы маем сертыфікат якасці прадукцыі ISO9001, сертыфікат класіфікацыйнага таварыства, сертыфікат якасці ASNE і іншыя міжнародныя аўтарытэтныя сертыфікаты якасці. Мы ніколі не будзем адпраўляць некваліфікаваную прадукцыю. Акрамя таго, мы дапамагаем кліентам даверыць праверку і прыёмку староннім інспекцыйным кампаніям.
Вядома, вы можаце даць нам чарцяжы або ўзоры для наладкі, або вы можаце папрасіць нас распрацаваць і наладзіць вашыя эксклюзіўныя фланцавыя фітынгі для вас. Даведацца больш>>
Наша прадукцыя выкарыстоўваецца ў нафтавай, газавай, хімічнай прамысловасці, машынабудаванні, караблебудаванні, аэракасмічнай прамысловасці, электраэнергетыцы, фармацэўтыцы, будаўнічай тэхніцы, водаахоўнай тэхніцы і марской тэхніцы. Не турбуйцеся аб некаторых спецыяльных галінах з высокімі патрабаваннямі. Мы маем моцныя вытворчыя магутнасці і багаты вопыт вытворчасці і можам даць вам прафесійныя рашэнні. Вы можаце даслаць нам свае ўмовы працы, і мы можам даць вам рашэнне бясплатна.
Наша кампанія можа даць вам узоры бясплатна, вы можаце звязацца з аддзелам продажаў запытаць узоры.
Вядома, вы вельмі рады наведаць наш завод. Мы таксама арганізуем для вас харчаванне і пражыванне. Калі ў вас будзе дастаткова часу, мы можам адправіць вас наведаць знакамітыя горы і гістарычныя месцы Кітая, каб вы маглі лепш зразумець Кітай і нашу культуру. Гэта будзе карысна, і мы з нецярпеннем чакаем вас.
Кліенты з Блізкага Ўсходу наведваюць фабрыку трубаправоднай арматуры Yanhao
Мы з'яўляемся вытворцам крыніцы. Калі ў вас ёсць сілы, вы атрымаеце больш выгадныя цэны, больш хуткую дастаўку і больш гарантый, калі купляеце непасрэдна ў нас. У нас будзе прафесійны гандлёвы персанал, які будзе адсочваць заказы кліентаў на працягу ўсяго працэсу, абнаўляць статус заказаў у рэжыме рэальнага часу і паведамляць кліентам аб ходзе выканання заказаў і якасці прадукцыі ў рэжыме рэальнага часу.
Мы падтрымліваем плацяжы ў больш чым 40 валютах па ўсім свеце.
У нас ёсць доўгатэрміновая лагістычная транспартная кампанія, якая падтрымлівае марскі, наземны і паветраны транспарт, каб гарантаваць, што кліенты атрымаюць тавары своечасова. У той жа час, калі кліенты маюць кааператыўную лагістычную кампанію, мы па-ранейшаму будзем у поўнай меры супрацоўнічаць з вашай лагістычнай кампаніяй, каб кліенты маглі атрымаць тавары як мага хутчэй.
