Трайнік для трубы
Наша кампанія прапануе ўсе віды трубных трайнікоў
Мы прапануем трубаправодныя тройнікі розных стандартаў, такіх як амерыканскія, еўрапейскія, нямецкія і японскія стандарты. Спіс распаўсюджаных стандартаў наступны:
Люіс Лю
Менеджэр па продажах
Тройнік для трубы можа быць ад Дыяметр, тыпы злучэнняў, тыпы матэрыялаў.
Класіфікацыя па дыяметры
Тройнікі для труб у асноўным падзяляюцца на два тыпы ў залежнасці ад дыяметра адгалінавання: траякі аднолькавага дыяметра і рэдукцыйныя траякіТройнікі аднолькавага дыяметра азначаюць аднолькавы намінальны дыяметр асноўнай трубы і адгалінавання (напрыклад, NPS 4″×4″×4″); пераходныя тройнікі азначаюць адгалінаванне, дыяметр якога меншы за дыяметр асноўнай трубы (напрыклад, NPS 4″×4″×3″). Іх канструкцыя і памеры павінны строга адпавядаць міжнародным стандартам, такім як ASME B16.9 і MSS SP-43, каб забяспечыць сумяшчальнасць мантажу і стабільнасць герметызацыі пры высокім ціску і складаных умовах працы.
Акрамя таго, стандарт вытворчасці траяка патрабуе не толькі супастаўлення намінальнага дыяметра, але і ўстанаўлівае межы дапушчальных адхіленняў ад цэнтра да канца (C/M), каб гарантаваць дакладную структурную стыкоўку траяка і мінімізаваць супраціў патоку падчас зборкі сістэмы. Траякі аднолькавага дыяметра і рэдукцыйныя траякі ахопліваюць шырокі дыяпазон памераў са стандартнымі характарыстыкамі ад ½ цалі да 48 цаляў і звычайна выкарыстоўваюцца ў розных прамысловых трубаправодах, такіх як нафтахімічныя, энергетычныя, суднабудаўнічыя і HVAC.
траякі аднолькавага дыяметра
Роўны трайнік — гэта Т-вобразны фітынг для труб таго ж дыяметра, што і асноўная труба. Тройнік з роўным дыяметрам можна падзяліць на прамыя трайнікі (адгалінаванне трубы знаходзіцца пад прамым вуглом да асноўнай трубы) або папярочныя траякі (адгалінаванне знаходзіцца пад іншымі вугламі адносна асноўнай трубы), з якіх найбольш распаўсюджаны прамы тып. Тры канцы фітынга трубы прыварваюцца ўстык да трубаправоднай сістэмы, утвараючы трохбаковае адгалінаванне або зліццё. Распаўсюджаныя матэрыялы ўключаюць вугляродзістую сталь (ASTM A234 WPB) і нержавеючую сталь (ASTM A403 WP304/316L).
Памяншаючы трайнік
Рэдукцыйны тройнік — гэта Т-вобразны фітынг для зварвання ўстык з адгалінаваннем, намінальны дыяметр якога меншы, чым у двух выхадаў труб. У адрозненне ад тройніка аднолькавага дыяметра, адзін з адгалінаванняў звужаецца ў дыяметры, што дазваляе падзяляць або аб'ядноўваць паток, памяншаючы пры гэтым памер трубы без дадання асобнага вузла рэдуктара і тройніка. Напрыклад, 4×4×3 абазначае рэдукцыйны тройнік з двума канцамі труб дыяметрам 4 цалі і адгалінаваннем 3 цалі. Звычайна выкарыстоўваецца для манометраў, пробаадборных ліній.
Вага ўзята з табліцы ASME B16.9 (SCH 10S/40S/80S) на сайце stainless-steel-fitting.com.
Класіфікацыя па тыпах злучэнняў
Па спосабе злучэння трубныя трайнікі можна класіфікаваць на трайнікі з стыковым зварваннем, трайнікі з разьбовым зварваннем і трайнікі з разьбой.

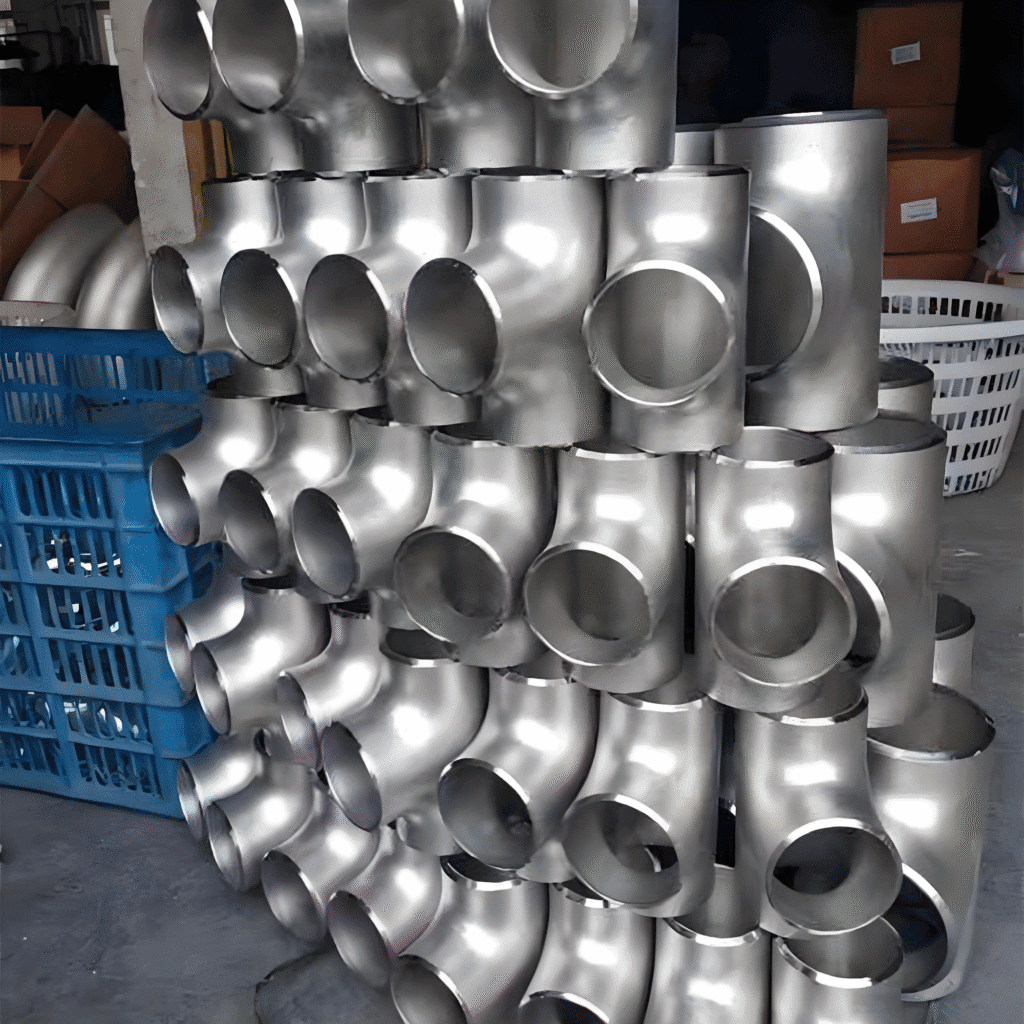

Трайнік для стыкоўкі
|
Description |
Тройнікі для зваркі ўстык — гэта Т-вобразныя фітынгі для труб, якія непарыўна злучаюцца з дапамогай зварных швоў з поўным праварваннем, што адпавядае спецыфікацыям фаскі ANSI/ASME B16.25 (звычайна 37.5°). Усе тры канцы — два выхады адтулін і адна галіна — падрыхтаваны да зваркі, што забяспечвае манатонную, плаўную лінію патоку пры інтэграцыі ў трубаправодныя сістэмы. |
|
Асаблівасці |
Аднастайная металургічная бесперапыннасць: зварныя швы дасягаюць ≥ 95% трываласці асноўнага металу. |
|
прыкладанняў |
Трубаправоды высокага ціску для вуглевадародаў (ASME B31.4) |

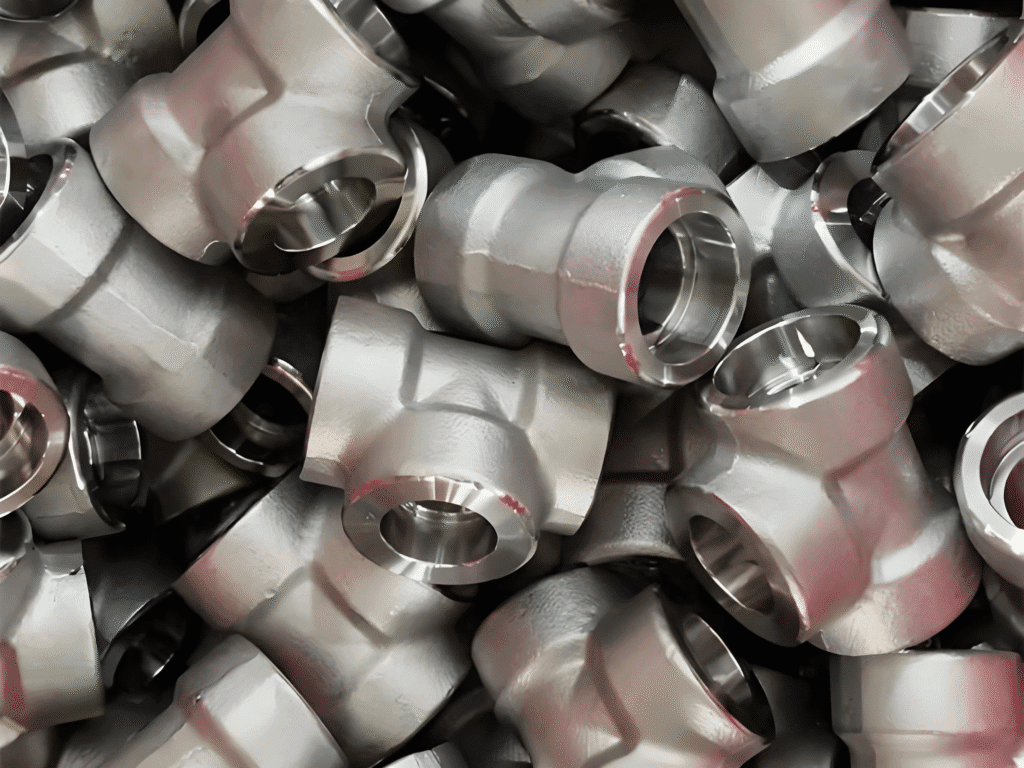

Трайнік з раструбам

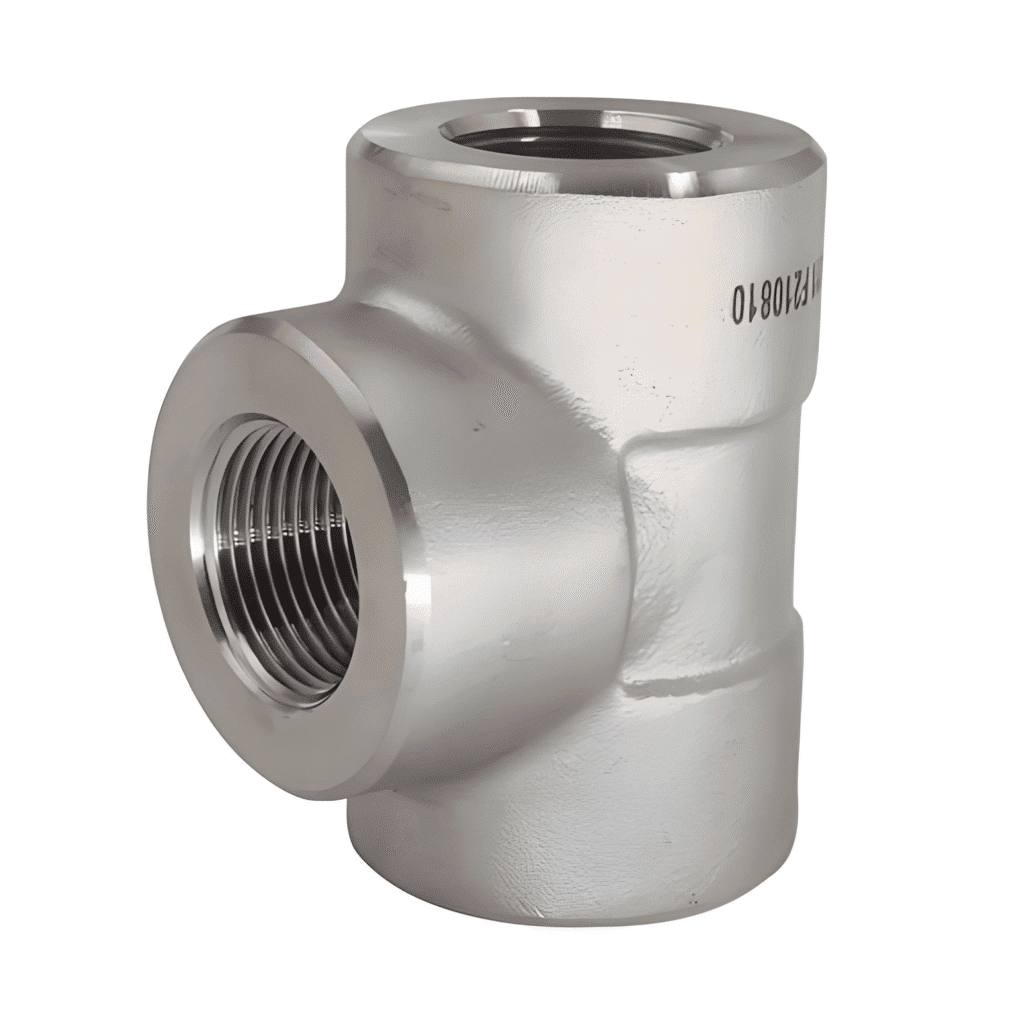

Разьба з трайніка
Класіфікацыя па тыпах злучэнняў
У залежнасці ад матэрыялу корпуса клапана, ён мае нержавеючую сталь, вугляродзістую сталь і легаваную сталь.
Трайнік з нержавеючай сталі
Характарыстыка матэрыялуВыдатная каразійная стойкасць, гігіенічныя ўласцівасці і ўстойлівасць да акіслення. Захоўвае механічныя ўласцівасці пры высокіх/нізкіх тэмпературах.
| Падтып | Стандарт і клас | Асноўныя перавагі | Інструкцыя па ўжыванні |
|---|---|---|---|
| Аўстэніт | ASTM A403 WP304/L | • Склад 18% Cr-8% Ni • Эканамічна выгадная каразійная ўстойлівасць • Лёгкая вырабка | • Трубаправоды для перапрацоўкі харчовых прадуктаў (санітарныя патрабаванні) • Архітэктурныя водныя элементы (танкасценныя SCH10S) • Слабакіслотны хімічны транспарт (pH 3-6) |
| Аўстэнітны (з даданнем молибдену) | ASTM A403 WP316/L | • Дадатак 2-3% Mo • Выдатная ўстойлівасць да хларыдаў • Немагнітныя ўласцівасці | • Сістэмы астуджэння марской вадой (электрастанцыі) • Фармацэўтычныя біярэактары (электрапаліраваныя) • Прыбярэжныя хімічныя заводы |
| Дуплекс | ASTM A815 S31803 (2205) | • 22% Cr-5% Ni-3% Mo • Удвая большая трываласць сталі 2SS • Устойлівасць да каразійнага растрэсквання пад напружаннем | • Падводныя трубаправодныя падключэнні • Апрацоўка кіслага газу (H₂S >50 ppm) • Лініі высокага ціску для апрасняльных установак |
| Супер дуплекс | ASTM A815 S32750 (2507) | • 25% Cr-7% Ni-4% Mo • PREN ≥42 • Надзвычайная ўстойлівасць да кропкавай эрозіі/эрозіі | • Цыркуляцыйныя контуры скрубера FGD • Марскія трубаправоды наземнага тыпу • Геатэрмальныя расолавыя сістэмы (з высокім утрыманнем хларыдаў) |
Вугляродзістай сталі трайнік
Характарыстыка матэрыялуЭканамічна выгадны, выдатна зварваецца і надзейная механічная трываласць. Абмежаваная каразійная ўстойлівасць патрабуе ахоўных пакрыццяў.
| Падтып | Стандарт і клас | Асноўныя перавагі | Інструкцыя па ўжыванні |
|---|---|---|---|
| Агульная мэта | ASTM A234 WPB | • Тэкучасць ≥240 МПа • Тэрмін службы ад -29°C да 425°C • Нізкае ўтрыманне вугляроду (макс. 0.3%) | • Сістэмы ацяплення, вентыляцыі і кандыцыянавання паветра ў будынках (SCH40) • Нафтаправоды нізкага ціску (клас 150) • Вадаправоды для супрацьпажарнай абароны |
| Нізкатэмпературны | ASTM A420 WPL6 | • Ударная канструкцыя па Шарпі ≥20 Дж пры -46°C • Дробназярністая структура • Адпавядае стандарту MSS SP-75 | • Перагрузачныя рукавы СПГ (-162°C) • Крыягенныя сховішчы • Арктычныя нафтаправоды (NACE MR0175) |
| Высокатрывалы | ASTM A860 WPHY 60/65 | • Вынослівасць ≥415-450 МПа • Устойлівасць да стомленасці • Аптымізаваны для зваркі | • Калектары для гідраўлічнага разрыву пласта • Транспарт горназдабыўной пульпы (SCH160) • Сістэмы сціснутага паветра для мастоў |
Легаваная сталь трайнік
Характарыстыка матэрыялуПавышаная трываласць пры высокіх тэмпературах, супраціўленне паўзучасці і спецыяльныя хімічныя ўласцівасці. Патрабуецца кантраляваная працэдура зваркі.
| Падтып | Стандарт і клас | Асноўныя перавагі | Інструкцыя па ўжыванні |
|---|---|---|---|
| Cr-Mo сплаў | ASTM A234 WP11/WP22 | • 1.25% Cr - 0.5% Mo • Супраціўленне паўзучасці ≤540°C • Устойлівасць да вадароднага ўздзеяння | • Каталітычныя рыформінгі нафтаперапрацоўчых заводах • Сярэднетэмпературныя параправоды (300-540°C) • Заводы па вытворчасці вадароду |
| Высокі ўтрыманне хрому | ASTM A234 WP91 | • 9% Cr-1% Mo-V-Nb • Супраціўленне паўзучасці ≤650°C • Адпаведнасць ASME, раздзел VIII | • Ультразвышкрытычныя катлы • Сістэмы харчавання ядзерных рэактараў • Рэактары газіфікацыі біямасы |
| нікелевыя сплаў | ASTM B366 N06625 | • 58% Ni-22% Cr-9% Mo • Устойлівасць да кіслотнай карозіі • Устойлівасць да акіслення пры тэмпературы 1100°C | • Каналы для дэсульфурызацыі дымавых газаў • Мешалкі хімічных рэактараў • Канцэнтратары сернай кіслаты |
Кіраўніцтва па выбары матэрыялу
| Стан абслугоўвання | Рэкамендаваны матэрыял | Крытычны стандарт |
|---|---|---|
| Апусканне ў марскую ваду | S32750 (2507) | ASTM A815 |
| крыягенны рэжым -100°C | WPL6 | МСС СП-75 |
| пара 600°C | WP91 | ASME B16.25 |
| Кіслы газ H₂S (>50 праміле) | S31803 (2205) | NACE MR0175 |
| Вадарод пад высокім ціскам (90 МПа) | WPHY 65 | ASME B31.12 |
Парада па дызайнеДля цыклічнай эксплуатацыі (напрыклад, на напор помпы) укажыце бясшвовыя калені з неразбуральным кантролем (UT/RT) у адпаведнасці з ASME B16.9, Дадатак V.
Індывідуальныя трубы трайнік Працэс
Наступныя параметры можна наладзіць. Калі ў вас няма чарцяжа, вы таксама можаце пракансультавацца з нашымі інжынерамі і дазволіць нам дапамагчы вам намаляваць яго.
памер
Пазначаны памер трубаправода, у тым ліку вугал напрамку калена трубы, таўшчыня, дыяметр адтуліны для нітаў, адлегласць ад адтуліны для нітаў і г.д.
Matériau
Выкарыстанне названага матэрыялу, прыдатнага для будаўніцтва трубаправодаў у адпаведнасці з вашымі патрабаваннямі.
Форма
можна наладзіць з дапамогай трубаправоднага трайніка, напрыклад, рэдукцыя калена.
Сувязі
Трайнік для зваркі ўстык, трайнік для зваркі ўглыб, разьбовы трайнік і г.д., якія можна выбраць.
Спецыяльны рэжым
Спецыяльныя апрацоўкі, такія як паверхневыя пакрыцця і антыкаразійная можа быць зроблена ў адпаведнасці з вашымі патрэбамі.
Працэс налады для Трайнік для трубы звычайна выглядае наступным чынам:
патрабаванні
Пацвярджэнне
Падрабязна абмяркуйце патрабаванні да памеру калена трубы, матэрыялу, ціску, спосабу злучэння і г.д.
Падрыхтоўка сыравіны
Разрэжце трубу па памерах, указаных на тэхналагічнай карце, з дапамогай разрэзных станкоў з ЧПУ (дапушчальная адхіленне ±1 мм). Выдаліце задзірыны, акаліну і смецце з абрэзаных тарцоў. Адшліфуйце тарцы труб да гладкасці.
Папярэдняя апрацоўка нарыхтовак
Распыліце ўнутранае пакрыццё свінцова-парашковым графітавым злучным растворам таўшчынёй 0.2-0.3 мм, высушыце ў духоўцы пры тэмпературы 120°C на працягу двух гадзін
Гарачае гнутканне
Усталюйце награвальную трубку для матрыцы апраўкі з дапамогай сярэднечастотнай індукцыі да 750±10C гідраўлічнага штуршка з высілкам 50-80 мм і сілай 300-500 т
Пасляфармацыйная апрацоўка
Астуджэнне праз паветрана-туманную сумесь, хуткасць 50-80 см/мін, тарцы такарнага станка забяспечваюць аднастайнасць сценкі, скос 375±25°
кантроль якасці
Праверце паверхневыя дэфекты, праверце памеры з дапамогай калібраваных калібраў, выканайце 100% неразбуральны кантроль метадам MT і UT.
Апрацоўка паверхняў
Дробеструйная апрацоўка з выкарыстаннем літой сталёвай дробі для дасягнення чысціні SA25, нанясенне эпаксіднай грунтоўкі і поліўрэтанавага фінішнага пакрыцця зададзенай таўшчыні
Захоўванне ўпакоўкі
Абараніце канцы пластыкавымі заглушкамі, асобныя калені з пенапластавымі распоркамі, уключыце сертыфікаты, захоўвайце ў сухім вентыляваным складзе
Галерэя малюнкаў
Вось розныя трубныя трайнікі, вырабленыя ЯНХАОВы можаце націснуць на выявы, каб павялічыць іх. Як кампанія з 25-гадовым вопытам вытворчасці трубных трайнікоў, YANHAO падтрымлівае вытворчасць усіх тыпаў трубных трайнікоў.
Галерэя малюнкаў трубаправода
