ASME B16.47 flanger (stålflanger med stor diameter)

Til NPS 26 – NPS 60 rør. Svejsehals og blinde flanger.

ASME B16.47 flangestandarderne er egnede til rørserien NPS 26 til NPS 60. Dækker klasserne 75, 150, 300, 400, 600 og 900.

Med 20 års produktionserfaring tilbyder YANHAO et bredt udvalg af ASME/ANSI-flanger til konkurrencedygtige fabrikspriser.

YANHAO tilbyder:

  • ASME B16.47 Flange, Serie A, Klasse 150, 300, 400, 600, 900.
  • ASME B16.47 Flange, Serie B, Klasse 75, 150, 300, 400, 600, 900.

NPS : Nominel rørstørrelse , et nordamerikansk standardstørrelsessystem for rør, der er beregnet til at modstå ekstreme tryk- og temperaturforhold. For eksempel, når man siger NPS 26, hvilket betyder 26" rør, er 26" den nominelle størrelse på det pågældende rør.

ASME B16.47 Flange (Stålflange med stor diameter) referencebillede
ASME B16.47 Flange (Stålflange med stor diameter) referencebillede

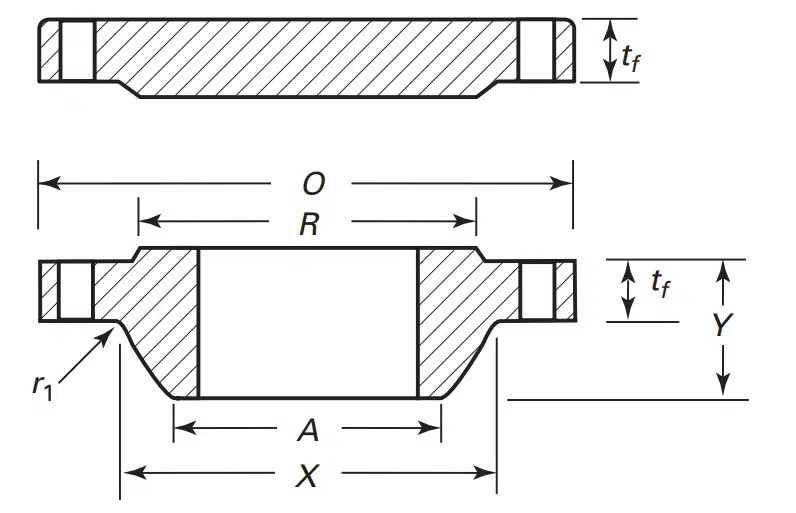

ASME B16.47 Flangedimensioner

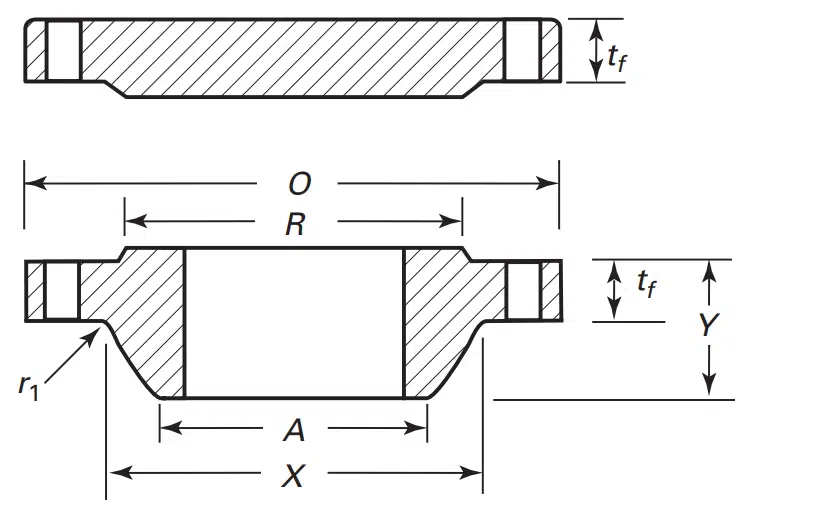

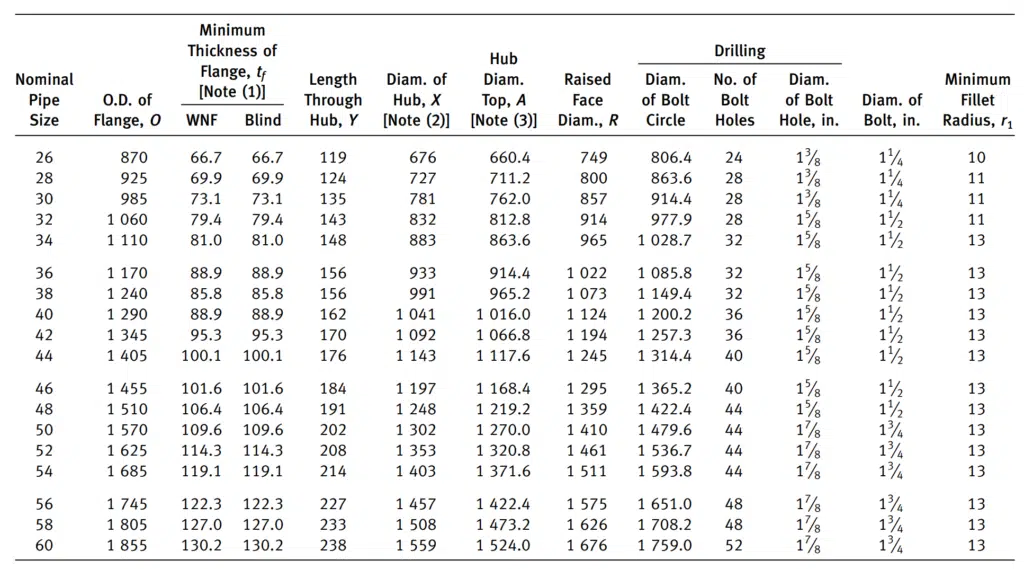

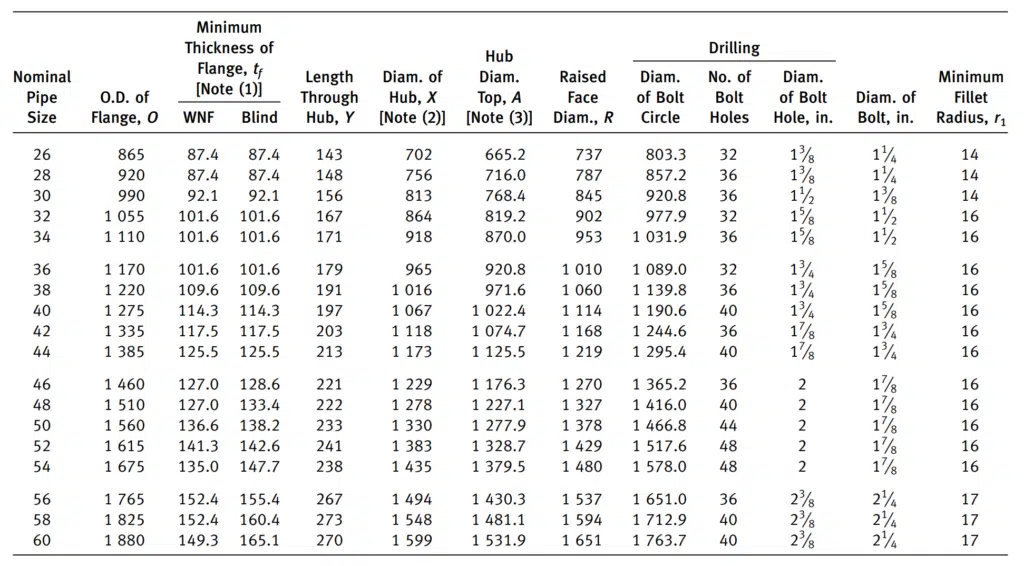

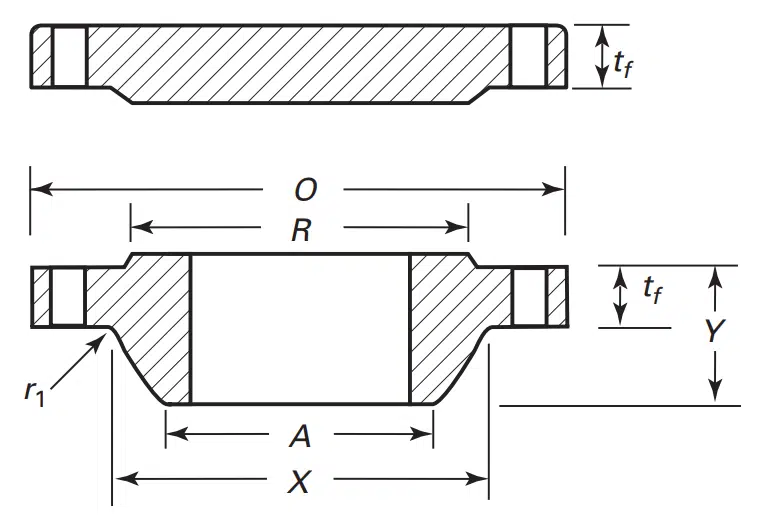

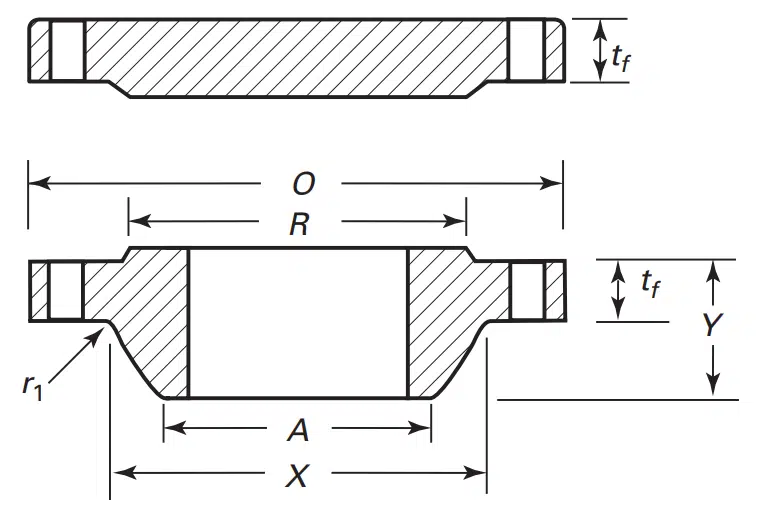

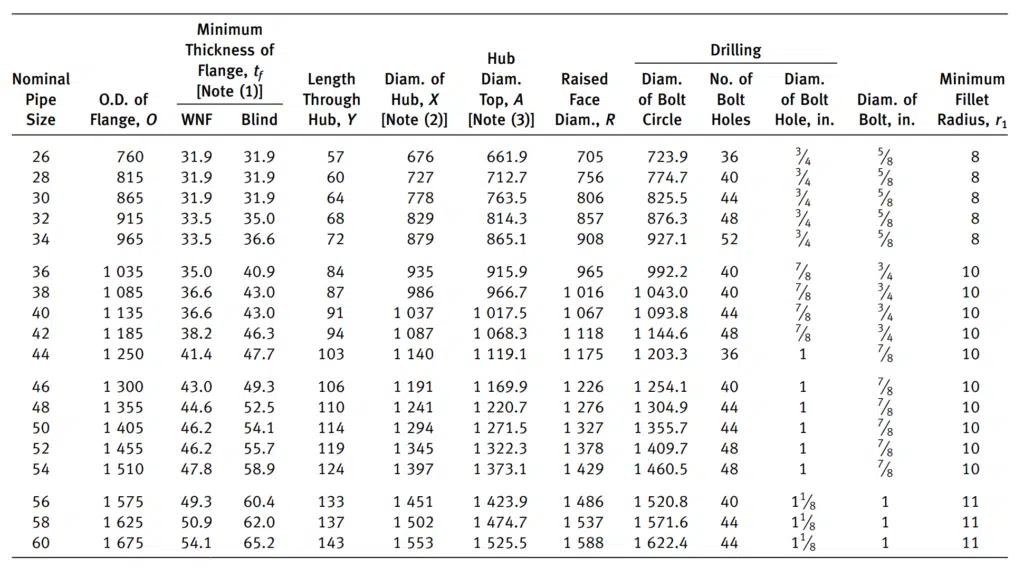

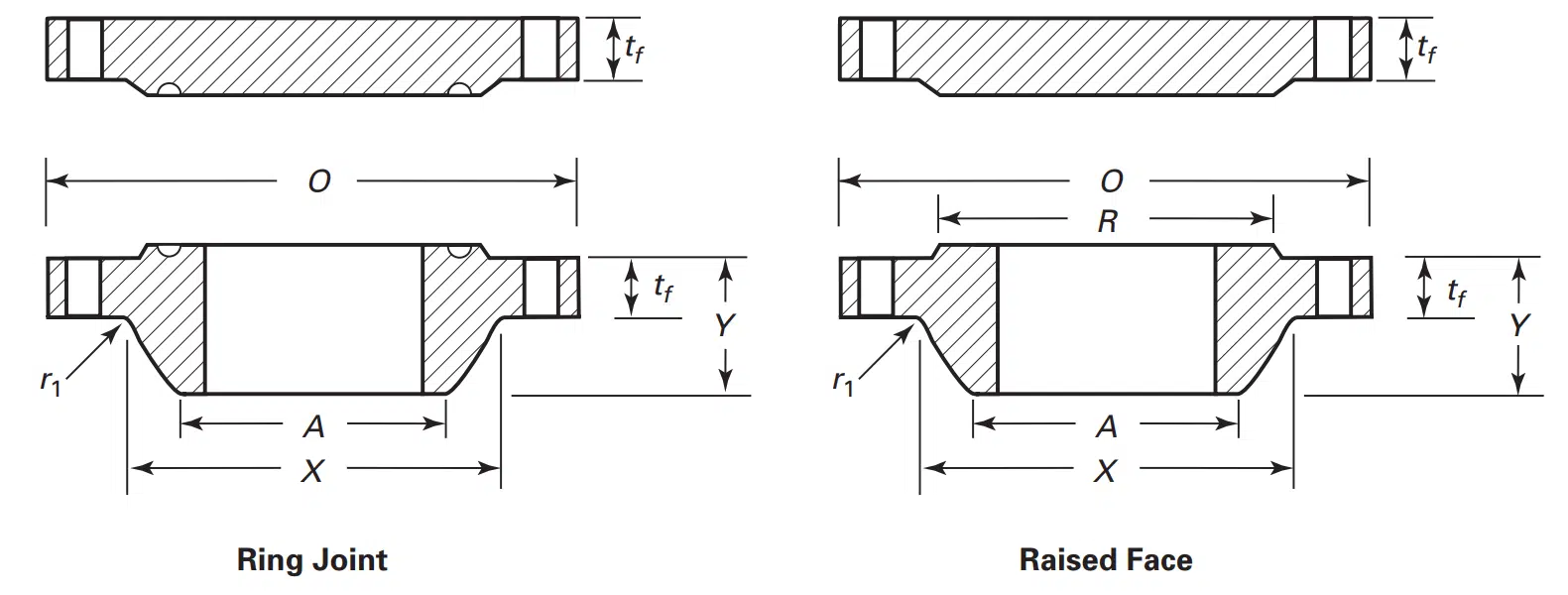

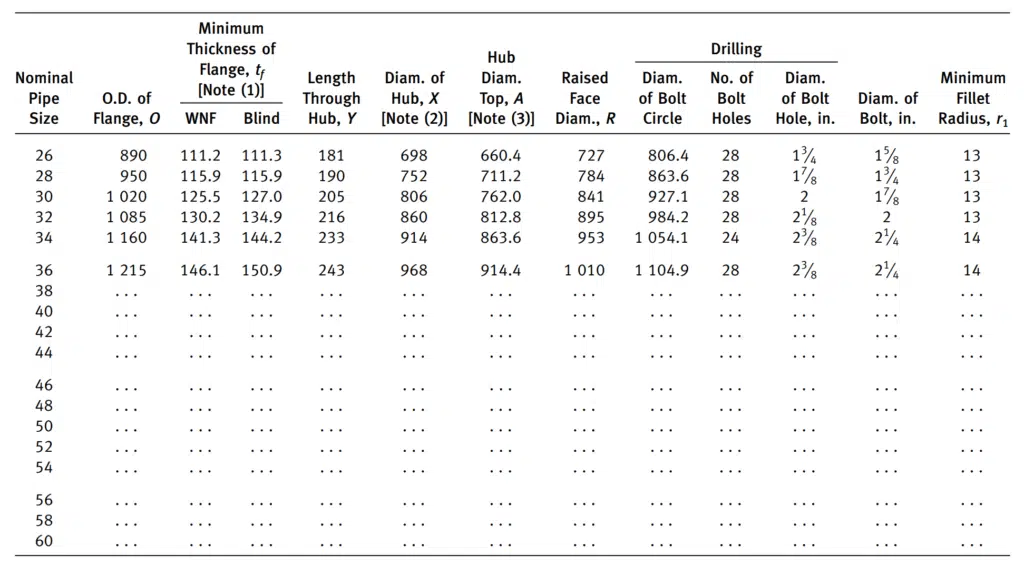

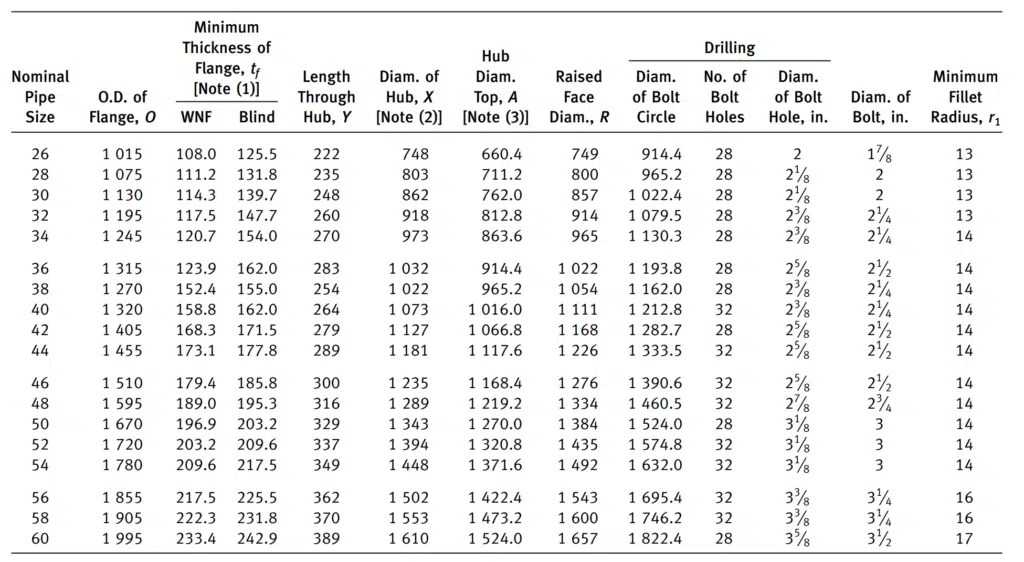

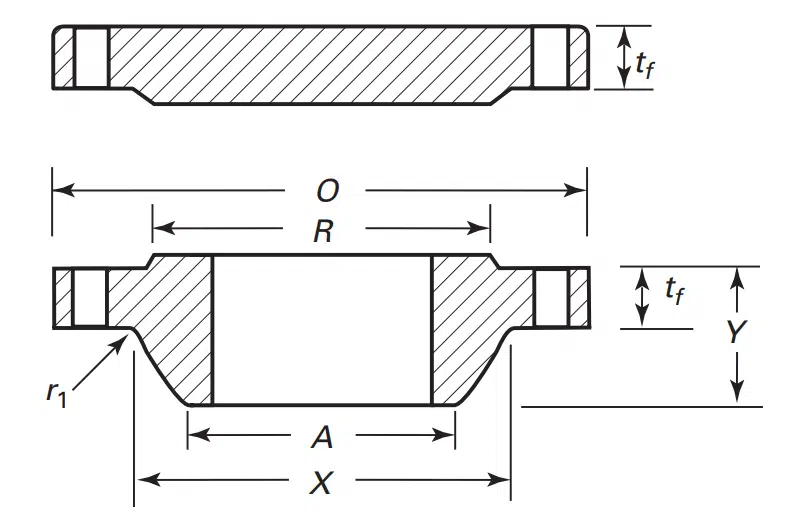

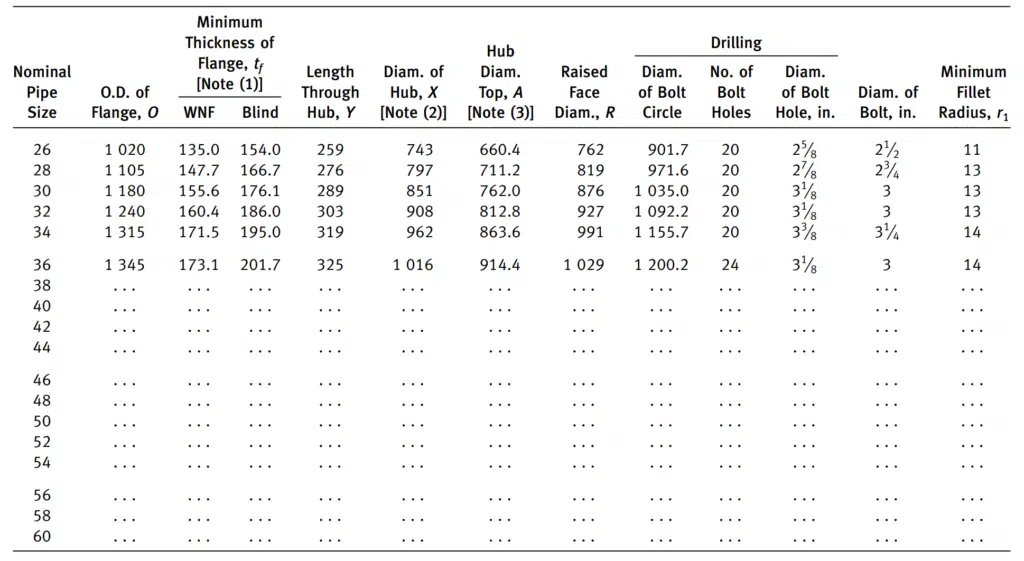

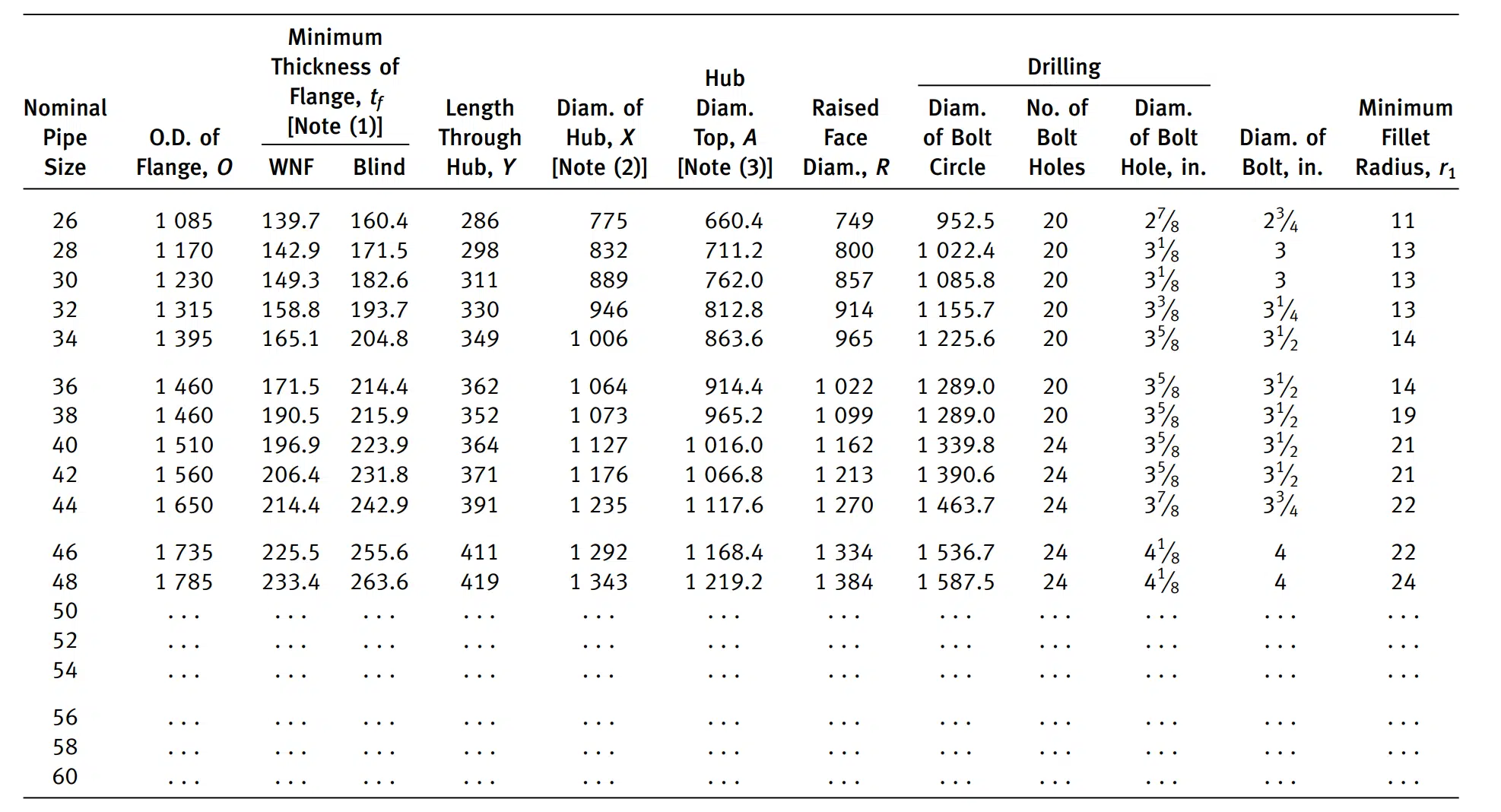

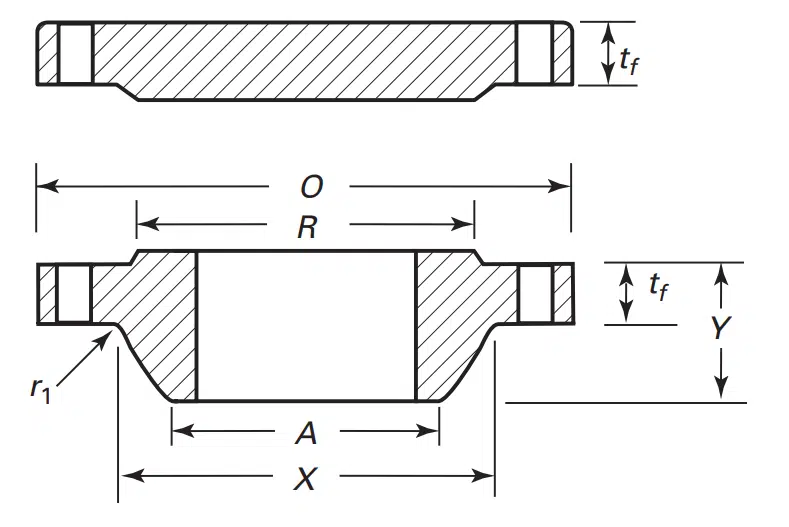

ASME B16.47 serie A og serie B flangerne har følgende nøjagtige dimensioner. Klik på billedet for at forstørre det. Hvis du vil gemme billedet lokalt, skal du højreklikke på det og vælge [gem som].

Anbefalet læsning : ASME B16.47: Forskelle mellem serie A og serie B flange

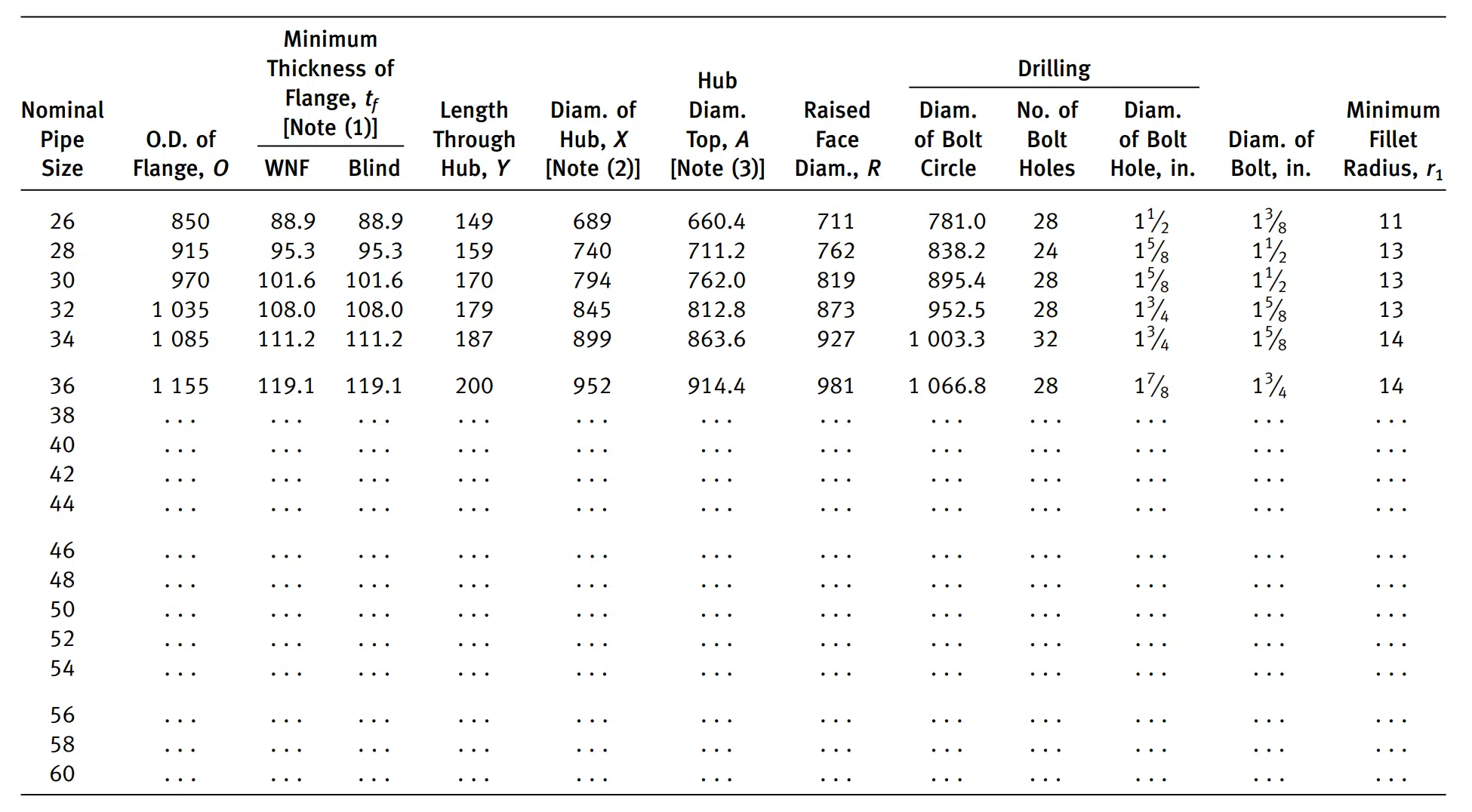

Serie A: Klasse 150, 300, 400, 600, 900, Flangedimensioner til almindelig brug

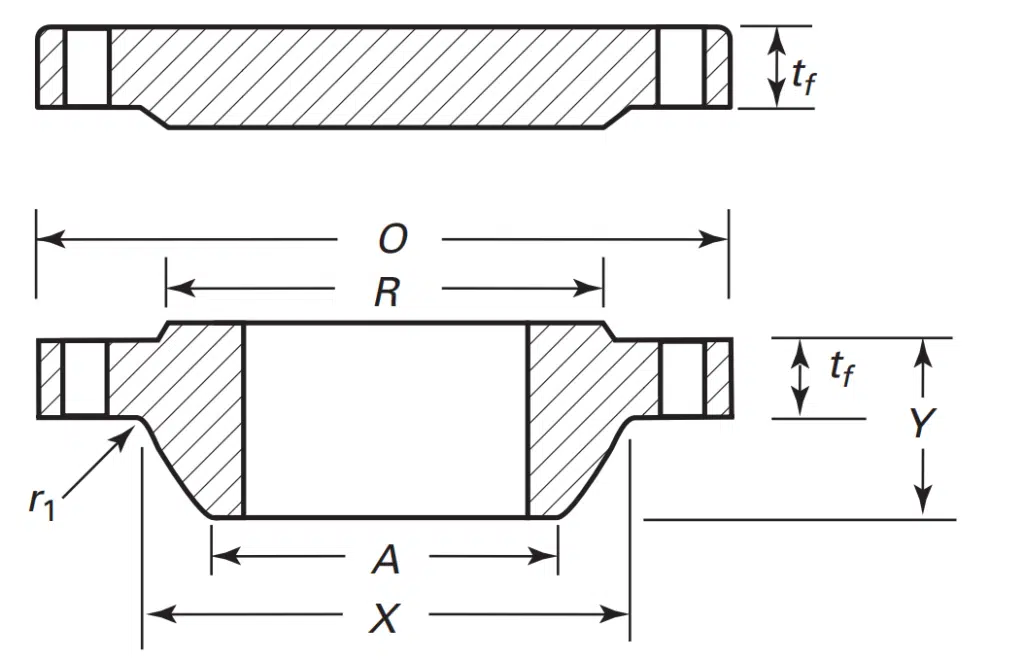

Serie A Klasse 150 svejsehalsflange >>

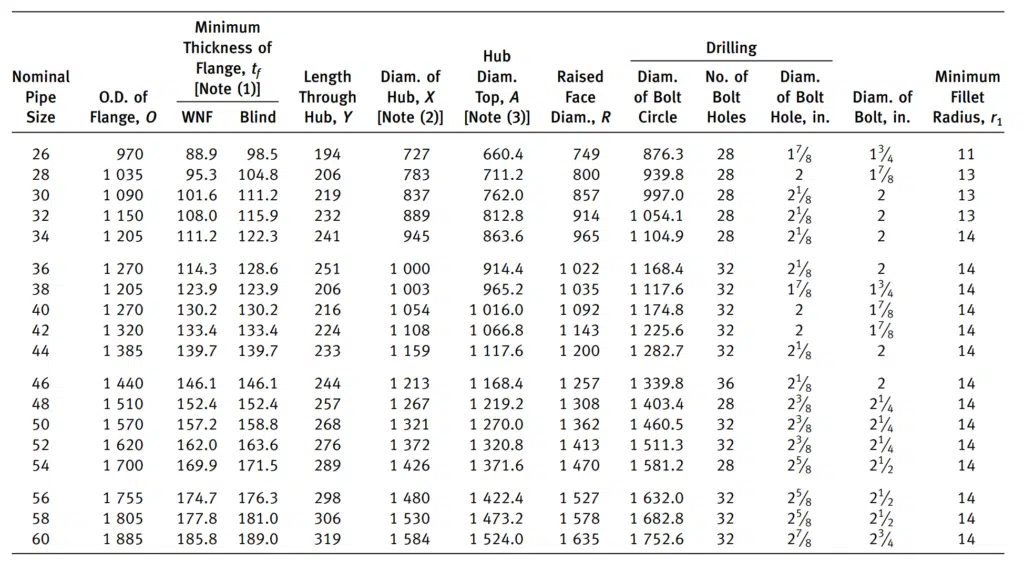

Serie A Klasse 300 svejsehalsflange >>

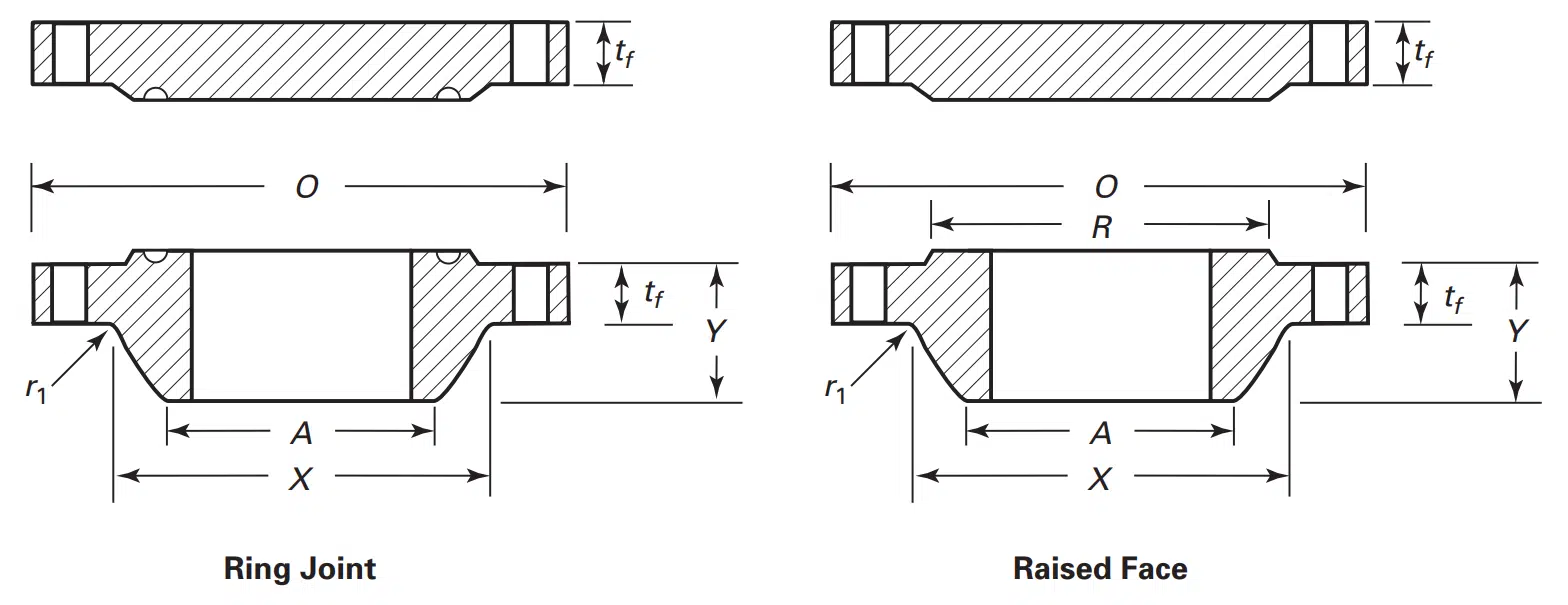

Serie A Klasse 400 svejsehalsflange >>

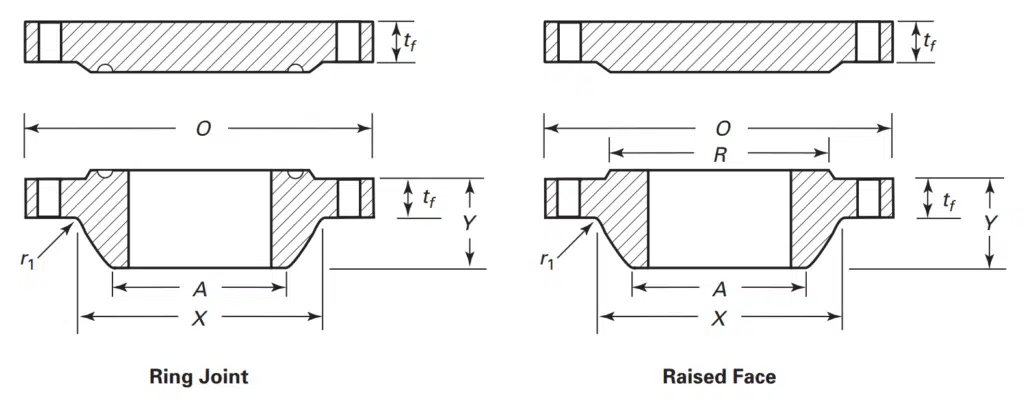

Serie A Klasse 600 svejsehalsflange >>

Serie A Klasse 900 svejsehalsflange >>

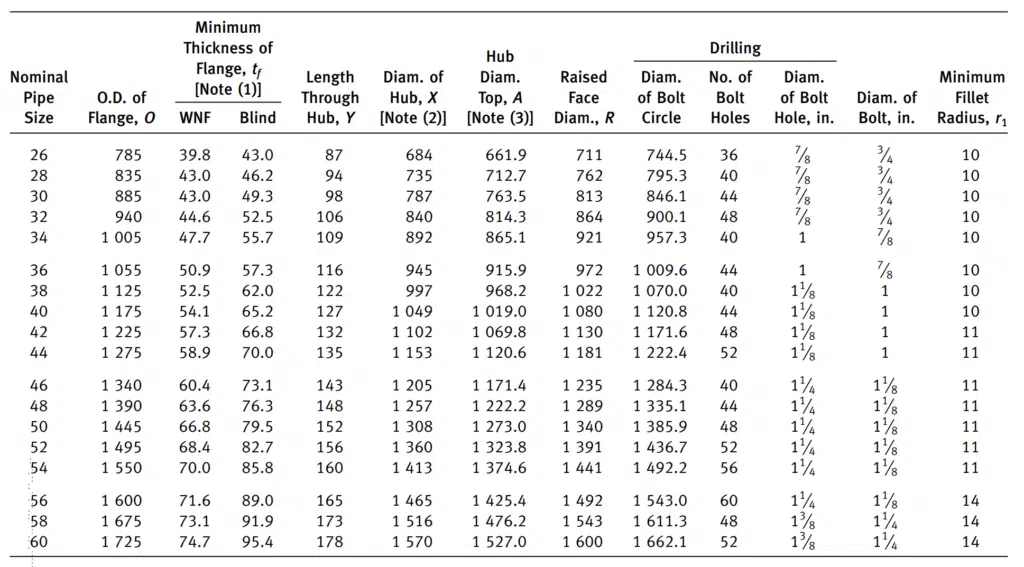

Serie B: Klasse 75, 150, 300, 400, 600, 900, kompakte flangedimensioner

Notice:

  • Dimensioner er i millimeter.
  • Den mindste flangetykkelse inkluderer ikke den hævede fladetykkelse.
  • Denne dimension er til den store ende af navet, som kan være lige eller tilspidset.

Om ASME B16.47 Flange Standard

American Society of Mechanical Engineers - Sætter standarden
American Society of Mechanical Engineers: Sætter standarden

ASME B16.47 flangestandarden angiver to serier af flangedimensioner.

  • Serie A er til almindelige flanger.
  • Serie B er til kompakte flanger, der i de fleste tilfælde har mindre boltcirkeldiametre end serie A-flanger.

Disse to serier af flanger er generelt ikke udskiftelige. Brugeren bør erkende, at nogle flangeventiler, udstyr boltet mellem flanger og flangeudstyr kan være kompatible med kun én serie af disse flanger

Klasse 75, 150 og 300 flanger er regelmæssigt udstyret med en 2 mm (0.06 tommer) forhøjet flade. Klasse 400, 600 og 900 flanger er regelmæssigt udstyret med en 7 mm (0.25 tommer) hævet flade.

Tykkelsen af ​​den hævede flade er i alle tilfælde ud over den mindste flangetykkelse. Det anbefales, at klasse 75-flangerne kun bruges med en 2 mm (0.06 tommer) hævet flade eller flad flade.

Anbefalet læsning : ASME B16.47: Forskelle mellem serie A og serie B flange

Om YANHAO

公司大门
Luftfoto af YANHAO Factory

YANHAO er en flangeproducent beliggende i Hebei-provinsen i Kina. Det er en af ​​de få professionelle flangeleverandører i Kina.

Vi har mange års erfaring med flangeproduktion og har flere flangeproduktionslinjer. Vi har tilstrækkeligt lager af råvarer, rigt lager, hurtig levering og kan sendes inden for tre dage. Samtidig er prisen overkommelig. Du er velkommen til at konsultere og købe!

Derudover kan vi tilbyde en række specialfremstillede flanger og rørfittings. Kunder kan fremvise tegninger eller prøver, og vores virksomhed vil producere dem, så de passer til deres specifikke behov.

Tjek vores certifikater

American Society of Mechanical Engineers (ASME) og American National Standards Institute (ANSI) udviklede ASME/ANSI B16.47, en universel flangestandard, der specificerer stålrørsflanger med stor diameter med størrelser fra NPS 26 til NPS 60 og giver dimensioner og vurderinger i både metriske og britiske enheder.

Serie A og serie B er velegnede til forskellige trykrørledninger. Serie A er mest velegnet til højtryksmiljøer, mens serie B er velegnet til lavtryksmiljøer.

Kort sagt: Serie A er til flanger til generel brug. Serie B er til kompakte flanger, der har mindre boltcirkeldiametre end serie A-flanger.

ASME/ANSI B16.47 flanger har hovedsageligt stor diameter og varierer typisk i størrelse fra 26 tommer til 60 tommer, med trykklassificeringer fra klasse 75-900.

American Society of Mechanical Engineers (ASME) udviklede ASME B16.47, en standard, der primært beskriver dimensioner, sammensætning og designspecifikationer for stålflanger med stor diameter.

Denne standard dækker flanger med NPS (nominel rørdiameter) fra 26 tommer til 60 tommer.

"B16" er nummeret på ASME standarddokumentet, og "47" er det specifikke nummer på standarden.

Hævet ansigt (RF), fladt ansigt (FF), ringtypeled (RTJ), tunge og not (T&G), han og hun (M&F) osv.

ASME/ANSI B16.47-flanger er almindeligt anvendt i industrielle rørledninger med større diametre, især i rørledningssystemer, der kræver håndtering af højtryks-, højtemperatur- og korrosive medier.
