eN Flange standard

Vores firma producerer EN standard flanger.

EN standardflanger blev udviklet af European Committee for Standardization fra PN2.5 til PN400, og de almindelige typer er pladeflanger, svejsehalsflanger, blinde plader, gevindflanger og så videre.

EN standard Flange PDF download
EN flangestandard
sælger

lewis Liu

salgschef

Kontakt nu

EN Flangestandard

EN1092-1 standardflanger er udviklet af European Committee for Standardization fra PN2.5 til PN400, almindelige typer er pladeflanger, svejsehalsflanger, blinde, gevindflanger og så videre.

EN flangestandard

Hvad er EN-flangestandarden?

EN flangestandard er et europæisk flangestandardsystem repræsenteret af EU, oprindelsen til EN flangestandard kommer fra det 20. århundrede, hvor mange lande har deres egen flangestandard, såsom Tysklands DIN flangestandard, Storbritanniens BS flangestandard, Frankrigs NF flangestandard, for bedre at styrke de europæiske landes handel, for at realisere integrationen af, af Den Europæiske Komité for For bedre at styrke handelen mellem europæiske lande og realisere integrationen, tog Den Europæiske Standardiseringskomité føringen med at formulere EN-flangestandarden, som omfatter forskellige flangespecifikationer, dimensioner, materialer og andre materialer, der anvendes i forskellige industrielle applikationer, hvilket bedre garanterer flangernes universalitet og effektivt beskytter flangernes kvalitet, således at flanger produceret af forskellige producenter i forskellige lande kan udveksles og kommunikeres sammen og fremmer integrationsprocessen af ​​den europæiske industri.

EN standard flanger er hovedsageligt standardiseret som EN1092-1 og EN1759, der dækker fra små lavtryks til store højtryksrørledninger. Almindelig nominel trykklassificering PN6-PN40, nominel diameter DN15-DN2000.

Nedenfor giver vi dig en tabel over almindelige tekniske parametre for EN-flangestandarder:

ParameterBeskrivelse
TrykvurderingPN6,PN10,PN16,PN25,PN40
FlangestørrelsesområdeDN15-DN2000
Flangetype01 Flad flange, 02 Flad svejseflange med hals, 03 Flad svejseflange med hals, 04 Flad løs ærmeflange med hals, 05 Stor diameter flad flange, 06 Stor diameter flad svejseflange med hals, 07 Stor diameter flange med halsstudsflange, 11Integreret Neck Flange, Flange Dæksel, 12 foringsflange, 13 flangemodtager, 14 personligt hul, 15 flangeaksel, 16 reduktionsflange, 17 roterende flange, 21 skrueflange med hals 22 stødsvejsering løs flange, 23 fladsvejsering løs flange- løs flangering, butt-svejsering, løs flange- 24 ring, 25 Fladsvejsering, 26 Blindplade, 27 Blindflange, 32 Studring, 33 Svejset hoved, 34 Fladpladehoved, 35 Trykring.

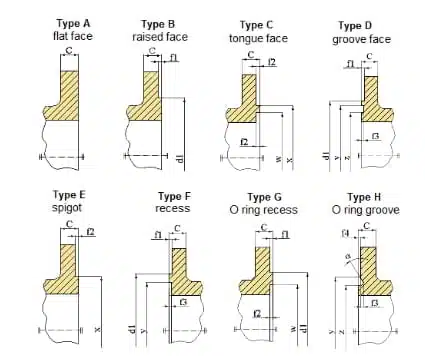

TætningsoverfladeFladt ansigt (FF), hævet ansigt (RF), mandligt og kvindeligt ansigt (MF), tunge og rille ansigt (TG), ring fælles ansigt (RJ)
Tætningsoverflade
FlangematerialeKulstofstål, rustfrit stål, legeret stål osv.
ForbindelseBolt, svejsning og gevindflange
Overfladebehandling
OverfladebehandlingAnti-korrosionsbelægning, maling, nikkelbelægning eller andre belægninger
ProduktionsprocessenSmedning og støbning
InspektionsstandardDimensions- og tolerancetestning, overfladekvalitetstestning, materialetestning, tætningstestning, tryktestning, ikke-destruktiv testning og mere.
MærkningMærkning af flanger med producent, størrelse, tryk, dimensioner, materiale stålnummer mv.
Fælles tekniske parametre for EN flangestandard

Ud over den europæiske EN-standardflange, hvad er de andre almindelige flangestandarder?

Følgende er almindelige flangestandarder ud over EN flangestandarder:

  1. Amerikanske ASME/ANSI flangestandarder: ASME B16.5, ASME B16.47.
  2. Kina GB flangestandarder: GB/T 9112-2010, GB/T 9113-2010, GB/T 17241-2008, GB/T 17242-2008. 3.
  3. Britisk BS-flangestandard: BS 4504. 4.
  4. Japan JIS flangestandard: JIS B2220. 5.
  5. Tyskland DIN industriflangestandard: DIN 2501. 6.
  6. Russisk GOST-flangestandard: GOST 12820. 7.
  7. Australsk standard for AS-flanger: AS 1163. 8.

Er DIN-flangestandarden erstattet af EN-flangestandarden?

DIN-flangestandarden er tidligere end EN-flangestandarden er udviklet og administreret af den tyske nationale standardiseringsorganisation DIN, og senere til europæisk industriel integration udviklede European Committee for Standardization organisationen EN-flangestandarden, som er repræsenteret af EU's europæiske flange standard system.
DIN-flangestandarden bruges mest i Tyskland, EN-flange bruges mest på det europæiske marked. Da flere og flere europæiske markeder bruger EN-flanger, vil DIN-flanger faktisk skulle udskiftes med EN-flanger, der er ingen fuldstændig udskiftning, men de to eksisterer side om side i den nuværende situation.
Hvis du vil bruge EN-flanger til at udskifte DIN-flanger, skal du lave en fuld vurdering af projektet, EN-flanger, og DIN-flanger er af forskellig størrelse og tryk, så vi skal vælge den rigtige størrelse og tryk i henhold til projektet , for at sikre, at de valgte flanger er egnede til projektet, vil det ikke forårsage lækage.

Hvad er forskellen mellem den europæiske EN-standardflange og den amerikanske ASME/ANSI-standardflange?

Den europæiske EN-standardflange og den amerikanske ASME / ANSI-standardflange har hovedsageligt følgende forskelle:
For det første standardudviklingsorganisationen og den vigtigste anvendelse af forskellige regioner:
EN standardflange udviklet af European Committee for Standardization bruges mest på EU-markedet.
Amerikansk standard ASME/ANSI standardflange udviklet af American Society of Mechanical Engineers og American National Standards Institute, bruges mest på det nordamerikanske marked.
For det andet er trykniveauet anderledes:
EN Europæisk standard flangetrykniveau for PN6, PN10, PN16, 25, PN40 og så videre.
ASME/ANSI Amerikansk standard flangetrykniveau for Class75, Class150, Class300, Class400, Class600, Class900, Class1500, Class2500 osv.
For det tredje, forskellige størrelsesstandarder
EN-standard: brugen af ​​metriske enheder, flangestørrelsen er normalt i millimeter (mm) for enheden.
ASME/ANSI-standarder: brugen af ​​imperiale enheder, flangestørrelsen er normalt i tommer (tommer) for enheden.

Materialerne i EN standard flanger omfatter kulstofstål, rustfrit stål, legeret stål osv. Kunder kan tilpasse materialerne efter projektets behov, hvis du har spørgsmål til materialevalg, kan du kontakte vores ingeniører for at give dig detaljeret vejledning.

Prisen på EN standard flanger er ikke sat i sten, den er hovedsageligt påvirket af mange faktorer såsom fremstillingsmaterialer, specifikationsstørrelse, trykstørrelse, mængde osv. Hvis du vil vide det specifikke tilbud på flangerne i dit projekt, bedes du venligst send os dine projektkrav via e-mail, og vi vil give dig et detaljeret tilbudsark første gang efter at have modtaget e-mailen.

Tjek først, om udseendet er intakt, tjek derefter logoet for at bestemme de grundlæggende oplysninger om denne flange, tjek derefter EN-standarden, tjek om størrelsen og trykket er op til standarden, brug værktøjer som f.eks. kalibre til at måle den ydre diameter , indvendig diameter, huldiameter, hulafstand osv. for at se om den er op til standarden. Forholdene giver dig mulighed for at bruge en spektrumanalysator til at teste materialet, men også forsegling, tryk og ikke-destruktiv testning. Hvis du ikke har disse, kan du finde en professionel testorganisation til at teste for dig, almindelige EN-flangetest- og certificeringsorganisationer er TUV, BV, SGS og så videre.

EN-standardflanger bruges hovedsageligt i industrielle rørledninger fra forskellige industrier, som er egnede til EN-standarder.

De lande, der anvender europæiske EN-standardflanger, er Østrig, Ungarn, Danmark, Finland, Frankrig, Tyskland, Grækenland, Island, Irland, Italien, Luxembourg, Holland, Norge, Portugal, Spanien, Sverige, Schweiz og Storbritannien.

Når vi vælger en EN-flangeproducent, bør vi kommunikere med producenten, bede om alle former for kvalifikationscertifikater og overveje producentens produktionskapacitet, kvalifikationsniveau, eftersalgsservice osv., samtidig skal vi også lade de giver tilbud, og prisen på EN-flanger er også en af ​​de vigtige overvejelser. Før du bestiller, er det bedst at lade producenten give os prøver, prøve prøverne og kun bestille den store mængde varer, hvis du består testen, vi anbefaler den kinesiske flangeproducent-YANHAO. YANHAO, vi er en flangeproducent med mange års erfaring, vi har en slags ISO9001 og forskellige certifikater, på samme tid kan vi levere tredjepartscertificering, det vigtigste er, at vi er overkommelige, så du kan bruge en lavere pris for at købe en pålidelig EN-flange.
