Bridas de soldadura por encastre: características, usos y guía de materiales
Las bridas soldadas por encastre son elementos esenciales de los sistemas de tuberías que requieren una resistencia y una longevidad considerables para soportar altas presiones y altas temperaturas, garantizando conexiones que las hagan a prueba de fugas repetitivas.
Estas bridas se utilizan habitualmente en tuberías de diámetro pequeño donde los sellos herméticos y la integridad estructural son fundamentales. Las bridas de soldadura por encastre permiten la inserción de las tuberías en un área empotrada antes de la soldadura, lo que elimina los riesgos de fugas y proporciona durabilidad.

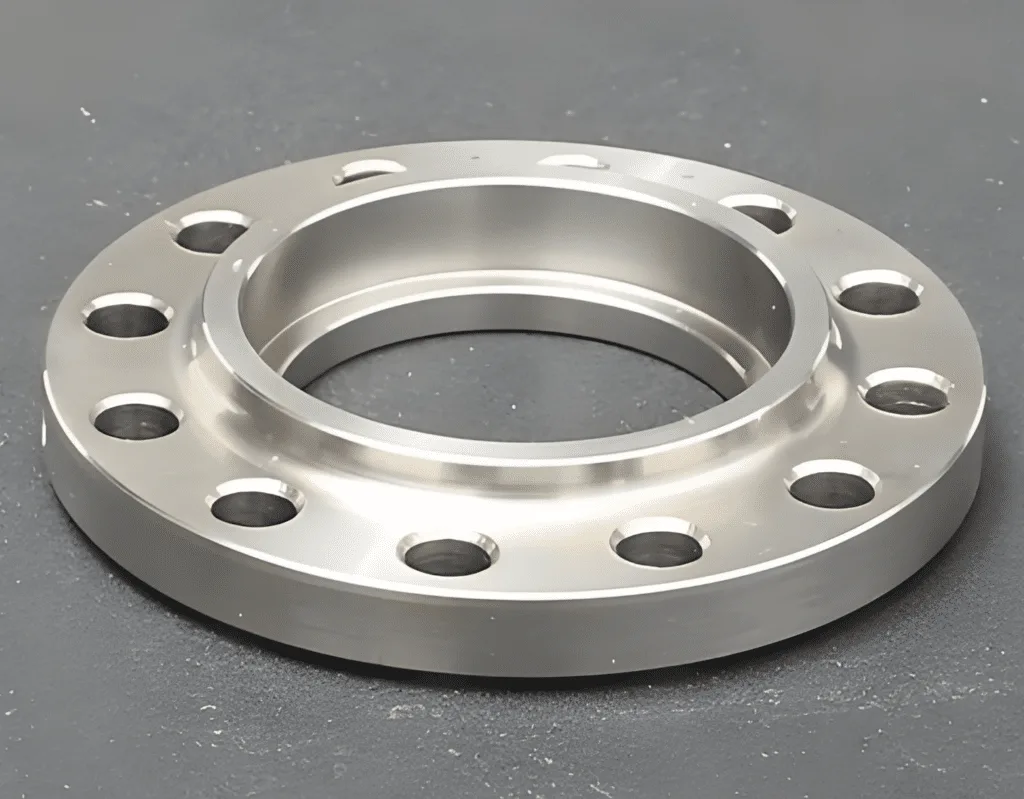

Comprensión de las bridas soldadas por encastre

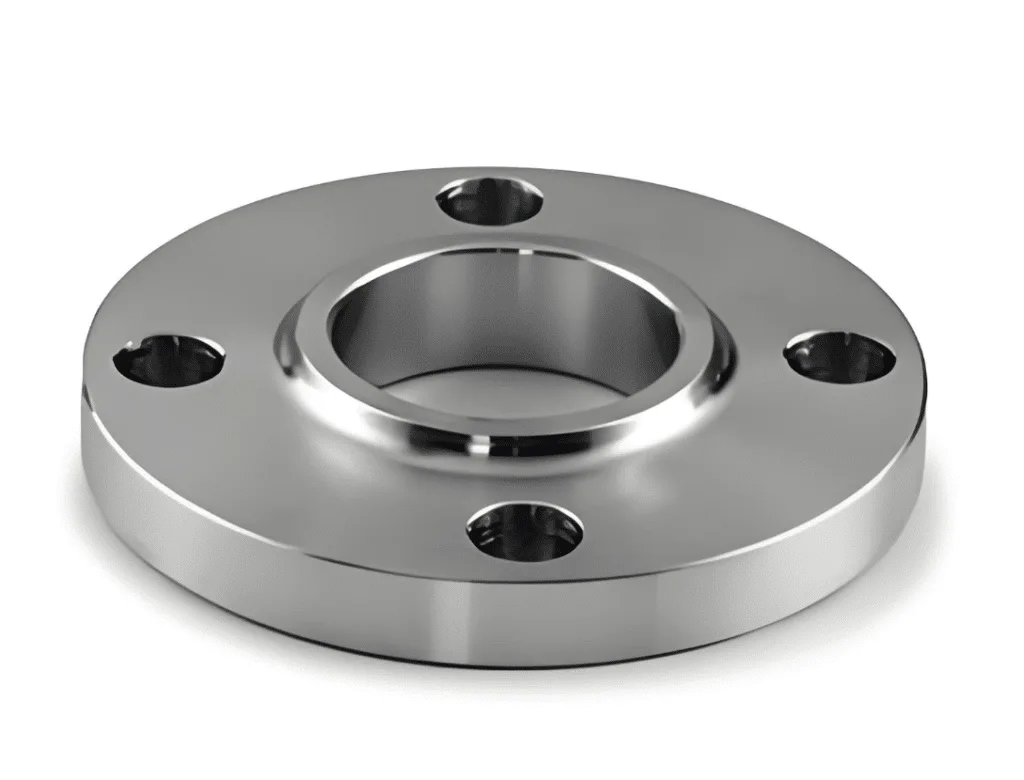

Las bridas de soldadura por encastre (SW) son similares a Bridas deslizantes (SO)La diferencia es que hay una pieza extra en el medio.
Las bridas para soldar a tope son accesorios especiales para tuberías que se utilizan para formar uniones robustas y a prueba de fugas dentro de los sistemas de tuberías. A diferencia de otros tipos de bridas, cuentan con un tope empotrado en el que se coloca la tubería para soldar, lo que le otorga mayor seguridad y precisión en la unión.
Este diseño empotrado los hace ideales para tuberías de diámetro más pequeño donde se requiere una alta integridad estructural con mínimas fugas.
Bridas de soldadura por encastre Se utilizan generalmente en sistemas donde la presión de flujo es de moderada a alta y donde las conexiones fuertes y resistentes a las vibraciones son de suma importancia.
Primero, se coloca la brida en la tubería, luego se realiza una soldadura de filete alrededor del borde exterior, logrando una conexión permanente y fuerte.
El método de soldadura proporciona un orificio liso con mínimas caídas de presión o turbulencias dentro de la tubería.
Características principales de las bridas soldadas por encastre
Diseño y construcción
Las bridas para soldadura por encastre tienen un rebaje o hueco diseñado a máquina con precisión para el extremo de un tubo. Por lo general, la profundidad del rebaje es de 1.25 del espesor de pared del tubo y proporciona una condición de soldadura y una resistencia de unión óptimas.
La cara de la brida posee una superficie elevada o plana con orificios para pernos dispuestos en un patrón estandarizado de acuerdo con los requisitos de la clase de presión.
Clasificaciones de presión y temperatura
Estas bridas se fabrican según diversas clasificaciones de clase de presión, generalmente desde Clase 150 atravesar Clase 1500.
Las clasificaciones de presión y temperatura se proporcionan tanto por el material de la brida como por el código de diseño apropiado, como el ASME/ASNI B16.5.
Debido a su resistencia conjunta, las bridas soldadas por encastre generalmente aceptan valores de presión más altos que las conexiones roscadas.
Características de soldadura
Las bridas para soldadura por encastre están diseñadas para ser soldables y mecanizadas para una profundidad de encastre específica, lo que permite una distribución adecuada del calor durante la soldadura. El procedimiento de soldadura implica soldar una soldadura de filete alrededor de la circunferencia de la tubería en la abertura del encastre.
Al crear una unión de resistencia total, el uso de este método significa que la tensión se distribuye a lo largo de la conexión y, mejor aún, Las prácticas de soldadura dejan un espacio particular (aproximadamente 1/16 de pulgada) entre el extremo de la tubería y la parte inferior del zócalo porque permite una distribución adecuada del calor y evita la concentración de tensión.
Características de seguridad
Las bridas soldadas por encastre tienen una serie de características que mejoran la seguridad. La unión soldada elimina la posibilidad de aflojamiento mecánico, que puede ocurrir en conexiones roscadas, lo que ofrece una mayor seguridad para aplicaciones con alta vibración. El diseño también incluye características adecuadas de distribución de la tensión que ayudan a evitar fallas en la unión en condiciones normales de funcionamiento.
Aplicaciones de bridas soldadas por enchufe
Líneas de Instrumentación
Las bridas soldadas por encastre se utilizan ampliamente en sistemas de instrumentación para conectar dispositivos de medición y equipos de control a líneas de proceso. Estas bridas son muy útiles en instrumentación por las siguientes razones:
- Asegúrese de que la conexión sea segura para manómetros, medidores de flujo y otros instrumentos sensibles similares.
- Las juntas resistentes a las vibraciones protegen las conexiones frágiles de los instrumentos.
- Fácil de quitar durante el mantenimiento y reemplazo.
- Mediciones de procesos precisas y señales de control que requieren un sellado confiable
Sistemas de muestreo de procesos
Los puntos de muestreo en los procesos industriales necesitan conexiones fiables, sin fugas y de fácil mantenimiento. Las bridas soldadas por encastre tienen un rendimiento excelente en las aplicaciones de sistemas de muestreo por las siguientes razones:
- Superficies internas limpias, sin grietas y que minimizan la contaminación de la muestra.
- Es especialmente fácil de integrar con enfriadores de muestras y equipos de análisis.
- Las conexiones de alta resistencia pueden soportar el funcionamiento frecuente de la válvula de muestra sin desconexiones ni roturas.
- Compatibilidad con diversos instrumentos analíticos y dispositivos de muestreo.
Sistemas de tuberías de pequeño diámetro
Para pequeños agujero En aplicaciones de tuberías (generalmente de 2 cm o menos), las bridas soldadas por encastre suelen ser la mejor opción. Teniendo en cuenta lo siguiente:
- Mayor resistencia de unión que las conexiones roscadas
- Las aplicaciones de fatiga de alto ciclo tienen un rendimiento excelente
- Instalación rentable en redes de tuberías complejas de pequeño diámetro
- Rendimiento en líneas de servicios auxiliares y conexiones de ramales.
Líneas de servicio de alta presión
Las bridas soldadas por encastre muestran un rendimiento excelente en aplicaciones de alta presión donde la integridad del sistema es fundamental. Estas incluyen, entre otras:
- Sistemas de energía hidráulica que funcionan bajo presión elevada
- Líneas de inyección de productos químicos a alta presión
- Sistemas de distribución de gas comprimido
- Máxima fiabilidad de unión en líneas de proceso críticas
- Sistemas de refrigeración secundaria para generación de energía
Sistemas de vapor
Las propiedades de las bridas soldadas por encastre proporcionan ciertas ventajas en aplicaciones de servicio de vapor que las hacen especialmente adecuadas para tales operaciones:
- Proporciona una excelente resistencia a los efectos del ciclo térmico.
- Rendimiento en servicios de vapor sobrecalentado y saturado.
- Alojamiento de expansión térmica incorporado.
- Líneas de retorno de condensado de alta confiabilidad
- Conexiones robustas del sistema de traceado de vapor
Guía de materiales para bridas soldadas por encastre
Las bridas para soldadura por encastre son equipos esenciales para diferentes fábricas, por lo que elegir el material adecuado es muy importante. A continuación, se muestran algunos materiales comunes para bridas para soldadura por encastre y sus correspondientes propiedades mecánicas y resistencia a la corrosión, además de aplicaciones típicas.
| Material | Fuerza de producción (MPa) | Resistencia a la tracción (MPa) | Rango de temperatura, ° C) | 515-620 | Adecuado para |
| Acero al Carbón (ASTM A105) | 250 – 485 | 485 – 760 | -29 a 425 | Bajo | Oleoductos y gasoductos, sistemas de distribución de agua. |
| Acero Inoxidable (ASTM A182 F304) | 205 – 310 | 515 – 620 | -196 a 815 | Moderado | Procesamiento de alimentos, aplicaciones industriales en general. |
| Acero inoxidable (ASTM A182 F316) | 205 – 310 | 515 – 620 | -196 a 815 | Alto | Ambientes marinos, procesamientos químicos. |
| Aleación de acero (ASTM A182 F11/F22) | 310 – 415 | 590 – 795 | -29 a 600 | Moderado | Sistemas de vapor de alta presión, generación de energía. |
| Acero inoxidable dúplex (ASTM A182 F51/F53) | 450 – 550 | 620 – 850 | -50 a 300 | Muy Alta | Petróleo y gas offshore, aplicaciones petroquímicas. |
| Aleaciones de níquel (ASTM B564 N06625/N08825) | 350 – 450 | 830 – 950 | -200 a 1000 | Excepcional | Industria aeroespacial, industria química, aplicaciones de alta temperatura. |
| Cobre-Níquel (Cu-Ni) (ASTM B151) | 105 – 170 | 275 – 415 | -196 a 300 | Alto | Construcción naval, plantas desalinizadoras, tuberías offshore. |
Tipos de bridas de soldadura por encastre
Bridas de soldadura por encastre de cara elevada (RF)
Las bridas soldadas por encastre con cara elevada (RF) tienen un orificio elevado en la cara con la junta apoyada sobre la superficie elevada. Este diseño mejora el rendimiento de sellado y es adecuado para aplicaciones de presión media a alta. Por lo tanto, la mayoría de ellas son bridas que se utilizan en el procesamiento químico, el petróleo y el gas, la generación de energía, etc., de modo que proporcionan conexiones a prueba de fugas buenas y confiables.
Bridas de soldadura por encastre de cara plana (FF)
Las bridas de soldadura por encastre FF tienen una superficie de brida que normalmente es una superficie de junta plana. Este diseño es adecuado para su uso en equipos de hierro fundido metálico, etc., u otros materiales que no se desee dañar al unirlos. Se prefieren en plantas de tratamiento de agua, sistemas de calefacción, ventilación y aire acondicionado y tuberías de baja presión debido a su capacidad para evitar la distorsión de las bridas.
Bridas de soldadura por encastre con unión tipo anillo (RTJ)
Bridas de soldadura por encastre con junta tipo anillo (RTJ) con una ranura mecanizada con precisión para sujetar la junta de anillo de metal y proporcionar un sellado de metal con metal. La resistencia a las fugas a alta presión y alta temperatura es superior a otros diseños. Las bridas RTJ se utilizan principalmente en las industrias petroquímica, de perforación en alta mar y de sistemas de vapor de alta temperatura.
Bridas de soldadura por encastre reductor
Las bridas de soldadura de casquillo reductor están diseñadas para unir tuberías con diferentes diámetros. Gracias a un orificio de casquillo más pequeño, estos componentes eliminan la necesidad de reductores adicionales, lo que simplifica el diseño de la tubería y reduce los costos de instalación. Debido a su tamaño compacto, estas bridas se utilizan ampliamente en sistemas donde la optimización del espacio es fundamental, como líneas de instrumentación, sistemas de muestreo de procesos y redes de tuberías de pequeño diámetro.
YANHAO: proveedor confiable de bridas soldadas por encastre
Como un confiable Proveedor de bridas chino, YANHAO es conocido por proporcionar bridas de soldadura de enchufe de alta calidad que cumplen perfectamente con los altos requisitos de diferentes industrias.
Las bridas YANHAO están diseñadas para ser precisas, duraderas y tener un alto rendimiento frente a presiones extremas, temperaturas extremas y entornos corrosivos. Para garantizar que cada producto se fabrique según los estándares más altos y sea confiable y a prueba de fugas para aplicaciones críticas.
YANHAO es su socio para soluciones de bridas soldadas por encastre duraderas y rentables en petróleo y gas, procesamiento químico o generación de energía.
Para concluir
Las bridas soldadas por encastre tienen una función fundamental a la hora de garantizar la validez y eficacia de los sistemas de tuberías en diferentes industrias.
El diseño y la construcción de estos elementos ayudan a proporcionar un método confiable para conectar tuberías en aplicaciones de servicio crítico, de alta presión y de diámetro pequeño. Sin embargo, la selección de un tipo de brida de soldadura por encastre y de materiales le ayudará a obtener un rendimiento y una seguridad superiores.
Asociarse con proveedores confiables como YANHAO garantiza que obtendrá productos de la mejor calidad para satisfacer sus necesidades.
