パイプリデューサ
当社はあらゆる種類のパイプレデューサーを提供しています
当社は、米国規格、欧州規格、ドイツ規格、日本規格など、様々な規格に対応したパイプレデューサー製品を提供しています。一般的な規格は以下の通りです。
ルイス・リュー
営業部長
減速機は、シームレス、溶接、突合せ溶接の3種類に分類されます。同心円型と偏心型に分類され、一般的に使用される材料は炭素鋼、ステンレス鋼、合金鋼です。規格では、国産、化学工業省、発電所、造船、アメリカ、ヨーロッパ、ロシア、ドイツ、日本製に分類されます。一般的な成形工程は、縮径、拡径、またはその両方です。一部の減速機のサイズでは、スタンピング加工も使用されます。
形状タイプ別
同心減速機
同心レデューサーは、両端と中点が同一の中心線上に位置する対称円錐構造を特徴としています。直径の異なる垂直配管の接続や、水平方向の調整が不要なシステムに適しています。
テーパー状の流路に沿って流体がスムーズに流れることで、乱流と圧力損失が効果的に低減されるため、中心位置の調整と均一な流量が重要な化学、石油・ガス、水処理などの用途に適しています。製造プロセスは比較的シンプルで、コスト効率に優れています。
偏心レデューサー
偏心レデューサーは、片面が平面でもう片面がテーパー面となっており、中心線がずれています。平面側を上向きまたは下向きに設置することで、液体や空気の滞留を防ぎます。平面側を上向きにすると、水平方向の液体の流れに最適で、パイプ上部の空気溜まりを防ぎます。平面側を下向きにすると、蒸気システムやエアレーションシステムに適しており、排水を容易にし、パイプラックをサポートします。
偏心減速機は、ポンプの入口や水平配管に適しており、吸入性能を安定させ、キャビテーションを防止します。ただし、製造がやや複雑で、設置方向の要件が厳しいため、同心減速機よりも若干高価です。
接続タイプによる分類
接続モードに応じて、パイプレデューサーは突合せ溶接、ソケット溶接、およびねじ込みに分類できます。

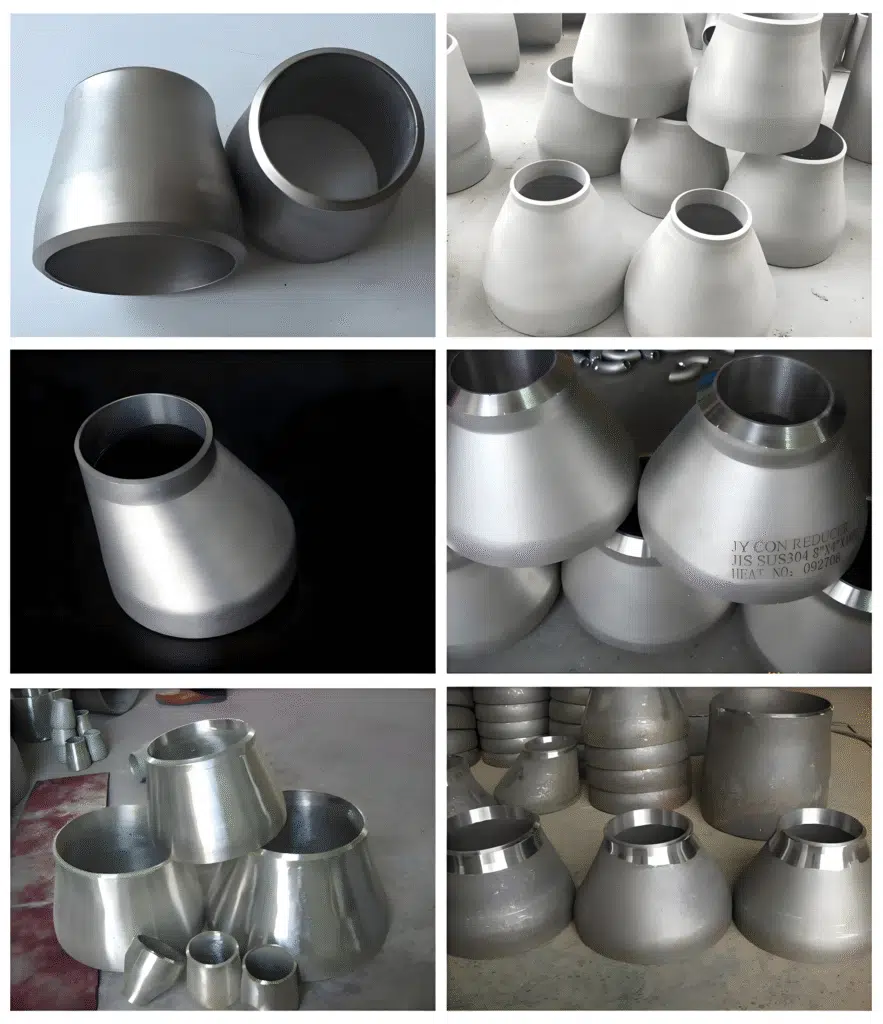

突合せ溶接レデューサー
|
詳細説明 |
異なる径のパイプを完全溶け込み突合せ溶接で接続するために設計された、鍛造または成形された円錐形または偏心形の管継手です。接合部全体に滑らかで連続した金属経路を提供します。 |
|
特長 |
|
|
用途 |
化学、石油化学、石油・ガスパイプライン、発電所、製油所、水処理、極低温システム、その他堅牢な移行を必要とする産業用流体輸送システムに広く使用されています。 |

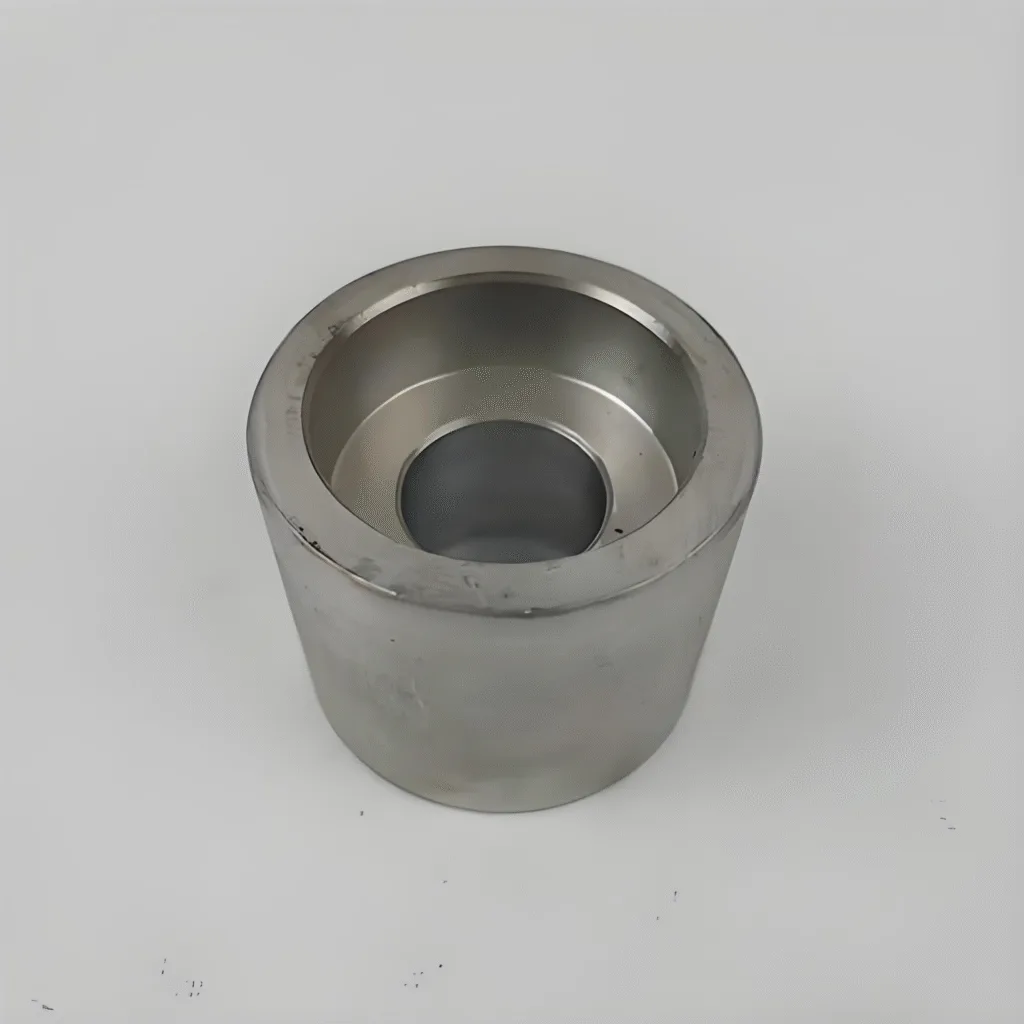

ソケット溶接パイプレデューサー
|
詳細説明 |
継手内の凹んだ「ソケット」にパイプを挿入し、隅肉溶接で接合するレデューサー。標準ソケット継手用の鍛造ソケット溶接レデューシングブッシングまたはインサートとして提供されることが多い。 |
|
特長 |
|
|
用途 |
漏れの完全性が極めて重要な、毒性、可燃性、または高価な流体を輸送する小口径ラインに最適です。石油・ガス、石油化学、発電、産業用配管システムによく使用されます。 |
ねじ付きパイプレデューサー
|
詳細説明 |
より小さい/大きいパイプ径にねじ込む、ねじ込み式の径違い継手（通常は鍛造品）。NPT、BSPなどのテーパーねじまたはストレートねじを使用することで、溶接なしでサイズ変換が可能です。 |
|
特長 |
|
|
用途 |
配管、低圧プロセス ライン、スプリンクラー システム、天然ガスの配給、計装、容器または小型機器への接続によく使用されます。 |
材質別分類
バルブ本体の材質により、ステンレス鋼、炭素鋼、合金鋼のエルボがあります。
ステンレス鋼パイプレデューサー
| サブタイプとグレード | 詳細説明 | 他社とのちがい | 用途 | 規格 |
|---|---|---|---|---|
| オーステナイト系（WP304 / WP304L） | ASTM A403 WP304 / WP304Lステンレス鋼製の減速機。シームレスまたは溶接構造の同心/偏心タイプがあります。 | 優れた耐腐食性、優れた溶接性および成形性、非塩化物環境でのコスト効率に優れています。 | 一般化学処理、飲料水、食品・飲料、空調設備、建築、軽工業配管 | ASTM A403 WP304 / WP304L; ASME B16.9 (寸法) および B16.25 (突合せ溶接端) に基づいて製造; MSS-SP-43 に基づく照明器具; MSS-SP-25 に基づくマーキング; DIN/JIS バージョンも利用可能 |
| オーステナイト系（WP316 / WP316L） | ASTM A403 WP316 / WP316Lステンレス鋼製の減速機。鍛造またはシームレスな同心/偏心継手として提供 | 塩化物、孔食、隙間腐食に対する優れた耐性、低温でも靭性を維持、過酷な使用にも適しています。 | 海洋環境、製薬、沿岸化学プラント、淡水化、塩化物含有サービス | ASTM A403 WP316 / WP316L; ASME B16.9 / B16.25; MSS‑SP‑43; サイズとスケジュールはASME規格（Sch 5S～Sch 160、XXS）に準拠; ねじはANSI準拠（該当する場合） |
| 二相ステンレス鋼（例：2205） | UNS S31803 / S32205（ASTM A815）などの二相ステンレス合金から作られた減速機。通常は同心円または偏心円状の遷移部を鍛造する。 | 高い降伏強度と引張強度、優れた応力腐食割れ耐性と塩化物応力腐食耐性、低い熱膨張 | オフショア石油・ガス、化学処理、海水冷却、パルプ・紙、高強度腐食環境 | ASTM A815（デュプレックス継手）; ASME B16.9に基づく寸法; MSS-SP-43に基づくマーキングおよび照明器具のガイドライン; DIN/EN規格にも準拠 |
炭素鋼パイプレデューサー
| グレード（ASTM A234） | 詳細説明 | 特長 | 用途 | 規格 |
|---|---|---|---|---|
| WPB / WPC | 突合せ溶接レデューサー（同心/偏心）、シームレスまたは溶接炭素鋼継手 | 経済的な炭素鋼、堅牢な溶接性、中温強度、幅広い用途 | 石油・ガス、水処理、工業用配管、発電所 | ASTM A234 WPB/WPC、ASME B16.9 (dims)、B16.25 (ends)、MSS‑SP‑43 (照明器具)、MSS‑SP‑79/83/95 など。 |
| WP11（クロモリ） | ASTM A234 WP11（CL1/2/3）に基づいて製造された合金鋼減速機、鍛造、中高温での使用に適しています | 高温強度が高く、高温に耐えるCr-Mo合金で優れた靭性 | 高温蒸気ライン、製油所、石油化学、圧力容器接続 | ASTM A234 WP11; ASME B16.9/B16.11; MSS-SP-79/83/95/97準拠（American Piping Products、 |
| WP22（クロモリ） | ASTM A234 WP22合金鋼（1～1.5％Cr、0.4～0.6％Mo）製の減速機、鍛造または溶接 | 高温での優れたクリープおよび耐腐食性、より強力な合金性能 | 高圧・高温サービス：発電所、化学プロセスライン | ASTM A234 WP22; ASME B16.9; MSS‑SP‑79/83/95; A960/A960Mに準拠した熱処理 |
合金鋼管レデューサー
| グレード（ASTM A234） | 詳細説明 | 特長 | 用途 | 規格 |
|---|---|---|---|---|
| WP5（Cr-Mo合金） | ASTM A234 WP5に準拠して鍛造された合金鋼突合せ溶接レデューサー（同心/偏心） | 高温クリープ耐性、Cr-Mo合金化による機械的特性の向上 | 高温石油化学、発電、製油所の蒸気ライン | ASTM A234 WP5; ASME B16.9/B16.11; MSS‑SP‑79/83/95; A960/A960M準拠の熱処理; スケジュール範囲SCH5S‑XXS |
| WP9（9Cr-Mo合金） | ASTM A234 WP9（Cr-Mo）準拠の減速機、同心円/偏心円形状で利用可能 | 高温でも優れた強度と靭性、優れた耐腐食性および耐SCC性 | 石油、石油化学、ガス、発電所、海水および化学処理ライン | ASTM A234 WP9; ASME B16.9/B16.25; サイズ範囲 ½″～48″、Sch 5S‑XXS; MSS‑SP‑43、SP‑79; NACE/3.1B に基づくマーキングおよび検査 |
| WP11（Cr-Mo合金） | ASTM A234 WP11準拠の合金鋼減速機、同心型または偏心型 | 高温性能、適度な合金化によりクリープ耐性と耐腐食性が向上 | 製油所、化学プロセス加熱システム、高圧サービス | ASTM A234 WP11; ASME B16.9/B16.11; MSS-SP-79/83/95; 同様の熱処理要件 |
| WP22（2Cr-1Mo合金） | 高温用途向けASTM A234 WP22規格に準拠した減速機 | 高温下でも優れた耐クリープ性と機械的堅牢性 | 発電所、化学プロセスライン、高圧・高温システム | ASTM A234 WP22; ASME B16.9; MSS‑SP‑79/83/95; 鋼管継手仕様に従った製造 |
| WP91（9Cr-1Mo合金） | ASTM A234 WP91準拠の合金減速機（鍛造またはシームレス） | 高強度、クリープ耐性、熱疲労耐性を有し、超高温用途に適しています。 | 大型発電、蒸気ボイラー、超高温熱交換器 | ASTM A234 WP91; ASME B16.9; MSS‑SP‑79/83/95; A960/A960M準拠の熱処理; NPS最大48インチ、スケジュールSCH範囲最大XXS |
カスタマイズされたパイプレデューサープロセス
以下のオプションはカスタマイズ可能です。設計図がない場合は、弊社のエンジニアにご相談いただき、図面作成をお手伝いすることも可能です。
サイズ
パイプエルボの方向角度、厚さ、ボルト穴径、ボルト穴距離などを含む指定されたパイプラインのサイズ。
材料
お客様のご要望に応じて、パイプラインエンジニアリングに適した指定材料を使用します。
形状
径違いエルボなどのパイプエルボでカスタマイズできます。
接続
突合せ溶接エルボ、ソケット溶接エルボ、ねじ込みエルボ等が選択可能です。
特別な扱い
表面コーティングなどの特殊処理や 防食 お客様のニーズに合わせて製作いたします。
カスタマイズプロセス 打込ミサイル・打込座金 一般的には次のようになります。
こちらから
確認
パイプエルボのサイズ、材質、圧力、接続方法などの要件を決定するために詳細にコミュニケーションを取ります。
原料の準備
CNC切断機を用いて、プロセスカード上の寸法に合わせてパイプを切断します（公差±1mm）。切断端面のバリ、スケール、破片を除去します。パイプ端面を滑らかに研磨します。
ビレット前処理
内部コーティングに鉛粉末グラファイトバインダー溶液をスプレーし、厚さ0.2～0.3mmで120℃のオーブンでXNUMX時間乾燥させます。
熱間押し曲げ
中周波誘導を介してマンドレルダイヒートチューブを750±10℃の油圧プッシュで50〜80mm、300〜500tの力で取り付けます。
成形後処理
エアミスト混合制御による冷却50-80Cmin速度旋盤機械の端は壁の均一性を確保し、ベベルは375±25度
品質検査
表面の欠陥をチェックし、校正されたゲージで寸法を検証し、100％MTおよびUT非破壊検査を実施します。
表面処理
鋳鋼ショットを使用したショットブラストによりSA25の清浄度を達成し、エポキシプライマーとポリウレタントップコートを指定の厚さで塗布します。
包装保管
プラスチックキャップで端を保護し、フォームスペーサーでエルボを分離し、証明書を同梱し、乾燥した換気の良い倉庫に保管します。
イメージギャラリー
ここに様々なパイプレデューサーが製造されています ヤンハオ画像をクリックすると拡大表示されます。YANHAOは25年のパイプレデューサー製造経験を持ち、あらゆる種類のパイプレデューサーの製造に対応しています。
パイプリデューサー画像ギャラリー
