Pipe Cubitus

Societas nostra omne genus tuborum praebet. Cubitus

Producta Elbow variis normis praebemus, ut puta Americanis, Europaeis, Germanicis, et Iaponicis. Index normarum communium est ut sequitur:

  • ASME/ANSI B16.9、ASME/ANSI B16.11、ASME/ANSI B16.28;
  • JIS B2311、JIS B2312、JIS B2313、JIS B2316;
  • GB2000、D-GD87-1101、DL/T515-93;
  • SH3408-1996、SH3409-1996、SH3410-1996;
  • GOST-17375
  • GB/T10752-1995;
  • Cubitus Tubi Personalisatus
imago 34

Ludovicus Liu

Sales Manager

nunc contact

Cubitus

Cubitus Tubi Industrialis

Cubitus tubularis in Sinis factus, pretio inferiore, qualitate meliore!

Cubitus variari potest ab angulus directionis, genera nexuum, longitudo et radius, genera materiarum.

Indicatur per Directionem Anglus

Angulus curvationis definitur ut angulus theoreticus inter lineas centrales introitus et exitus cubiti tubi. Praecisio eius efficaciam hydraulicam et integritatem structuralem systematum tuborum critice determinat. Secundum requisita directionis fluxus, cubiti ad angulos normatos fabricantur — praesertim 45°, 90° et 180° pro plerisque applicationibus industrialibus, cum 30° et 60° variantes configurationibus specialibus servientes.

Cubita gradus industrialis cum normis internationalibus congruere debent (ASME B16.9, en 10253) quae tolerantias angulares intra imponunt ± ° 0.5Haec stricta moderatio maximi momenti est ad stabilitatem hydraulicam et firmitatem obturationis sine effluxu sub pressionibus operationalibus conservandam.

  • 90 grad. radii 2 . longi

90-Degree Cubitus

quod XC ° cubitus Mutationes directionis fluxus perpendicularis accuratas in systematibus fistularum permittit. Fabricatum per Flexio inductionis calidae secundum ASME B16.9 (pro magnitudinibus >2″) vel frigida formatio accurata, optimam integritatem structuralem pro applicationibus altae pressionis praebet. Haec aptatio secundum normam industrialem essentialis est in crates tuborum refinariae, lineae vaporariae stationis electricaeEt Systema exonerationis antliarum API 610 ubi redirectio spatio-utilis critica est.

Cubitus LR 90°

quod Cubitus LR 90° (R=1.5D) fluxus lenis 90° redirectioni praebet cum Pressio deminuta 60% contra genera SR. Curvatura eius extensa erosionem turbulentiae minuit, eam aptam reddens ad lineae translationis refinariae, Nexus antliae API 610Et summus pressura vapor systems secundum ASME B31.1.

Cubitus SR 90°

Ad spatia angusta fabricatus, Cubitus SR 90° (R=1.0D) mutationem directionis acutam efficit cum Spatium 40% reductumHaec solutio compacta praebet fistulae cubiculi machinarum marinarum, retia exhauriendi tabulataEt lineae vaporis utilitatis humilis pressionis ubi vestigii optimizatio critica est.

  • 45 gradus radii

45-Degree Cubitus

Ad gradatim fluxus transitum designatum, XC ° cubitus Pressio iacturam 60% minuit, comparata cum cubitis 90° qui geometriam CNC mandrel-flexam adhibent. Superficies electropolita (Ra≤1.6μm) et processus recoctionis in solutione normas sanitarias 3-A implent. Haec solutio anguli acuti necessaria est pro tubis exitus compressoris, lineis translationis pharmaceuticae, et systematibus translationis pulveris liquidae quae turbulentiam minimam requirunt.

Cubitus LR 45°

Transitionem gradatim 45° praebens, Cubitus LR 45° (R=1.5D) resistentiam fluxus minuit per 55, 65% comparatum cubitis 90°. Geometria eius optima necessaria est ad fistulae exonerationis compressoris, Systema liquaminum abrasivorumEt lineae processus sanitarii minimam depositionem particularum requirens.

Cubitus SR 45°

quod Cubitus SR 45° (R=1.0D) redirectionem anguli acuti cum efficientia spatii coniungit. Ad opera renovationis destinata, permittit Integrationes ramorum HVAC, fistulae modulares skipEt nexus suggestus navis ubi cubiti usitati aptari non possunt.

  • CLXXX gradus longi radii reditus anfractus

Flexus Reditus 180 Graduum

haec Flexus reditus 180° formae U plenam inversionem fluxus in spatiis angustis efficit. Fabricatum per formatio calida cum normalizatione totius corporis et Examen radiographicum centum centesimarum (ASME Sec. V), eius varietas radii brevis (1D) servat Spatium institutionis 40% contra duplices cubitos 90°. Usus primarii includunt Fasciculi permutatorum caloris secundum normam TEMA, circuitus recirculationis reactoris chemiciEt Conclavia machinarum marinarum ABS-congruentia.

Flexus Reversus LR 180°

Formam U formae cum curvatura R=1.5D praebens, Flexus Reversus LR 180° Inversionem fluxus turbulentiae humilis praestat. Hoc consilium dominatur Permutatores caloris generis TEMA, circuitus recirculationis reactoris chemiciEt systemata alimentationis caldariorum minimam energiae iacturam postulantem.

Flexus Reditus SR 180°

quod Flexus Reditus SR 180° (R=1.0D) inversionem fluxus perfectam in delineationibus ultracompactis praebet. Configuratio eius U radii brevis praebet... Funes sentinae navium ABS-congruentes, Systema translationis cisternarumEt moduli apparatuum compacti cum gravibus spatii angustiis.

Cubitus reducing

Mutationem directionis cum transitione magnitudinis tubi coniungendo, reducing cubito features Designia concentrica/eccentrica laser-profilata ne liquor retineatur. Fabricatum utens technologia reductionis rotationis Secundum MSS SP-75, continuitatem foraminis levis conservat. Haec aptatio specialisata necessaria est ad Systema suctionis antliarum HI 9.6.7, Nexus ramorum HVACEt elevatores suggestuum maritimorum transitionem diametri integratam requirens.

De Radio Cubiti

Radius cubiti indicat radium curvaturae. Si radius idem est ac diametrum tubi, cubitus brevis radii, etiam cubitus SR appellatur, qui plerumque ad tubas parvae pressionis et lentae velocitatis adhibetur. Si radius maior est quam diametrum tubi, R ≥ 1.5 diametro, tunc cubitum longi radii (LR Elbow) appellamus, qui aptus est tubis altae pressionis et magni fluxus.

ParameterRadius Longus (LR)Radius Brevis (SR)Species speciales
Multiplicator Radii1.5 × NPS1.0 × NPS3D/5D: 3×/5× NPS
Pressura stilla▼ Humilis (12× tubus rectus)▲ Alta (30× tubus rectus)▼▼ Ultra-humile (flexura tridimensionalis)
spatio opus est▲ Vestigium magnum▼▼ 40% compactum▲▼ Variabilis
Fabricatio ClavisFlexus per inductionem calidamPressio calidaFlexio segmentata matricis
Extenuatio Murorum (ASME)≤8%≤10%≤5% (FEA-optimatum)
Critica ApplicationsLineae HP refineriae
Systema limi		Cubiculae machinarum marinarum
Vapor pressionis humilis		Transmissio gasi (API 5L)
Antlia anti-cavitationis (HI)
Efficens pretiumSumptus fundamentalis altiorV% peculi contra LRCustom cursus sapien
Certification FocusNACE MR0175 (corrosio)ABS/NORSOK (spatium)PED 2014/68/EU

Indicatur per Connection Genera

Ut per modum connexionis, cubitus a tibus cubiti iuncta indicari potuit, nervus cubiti iuncta et cubitus liciatus.

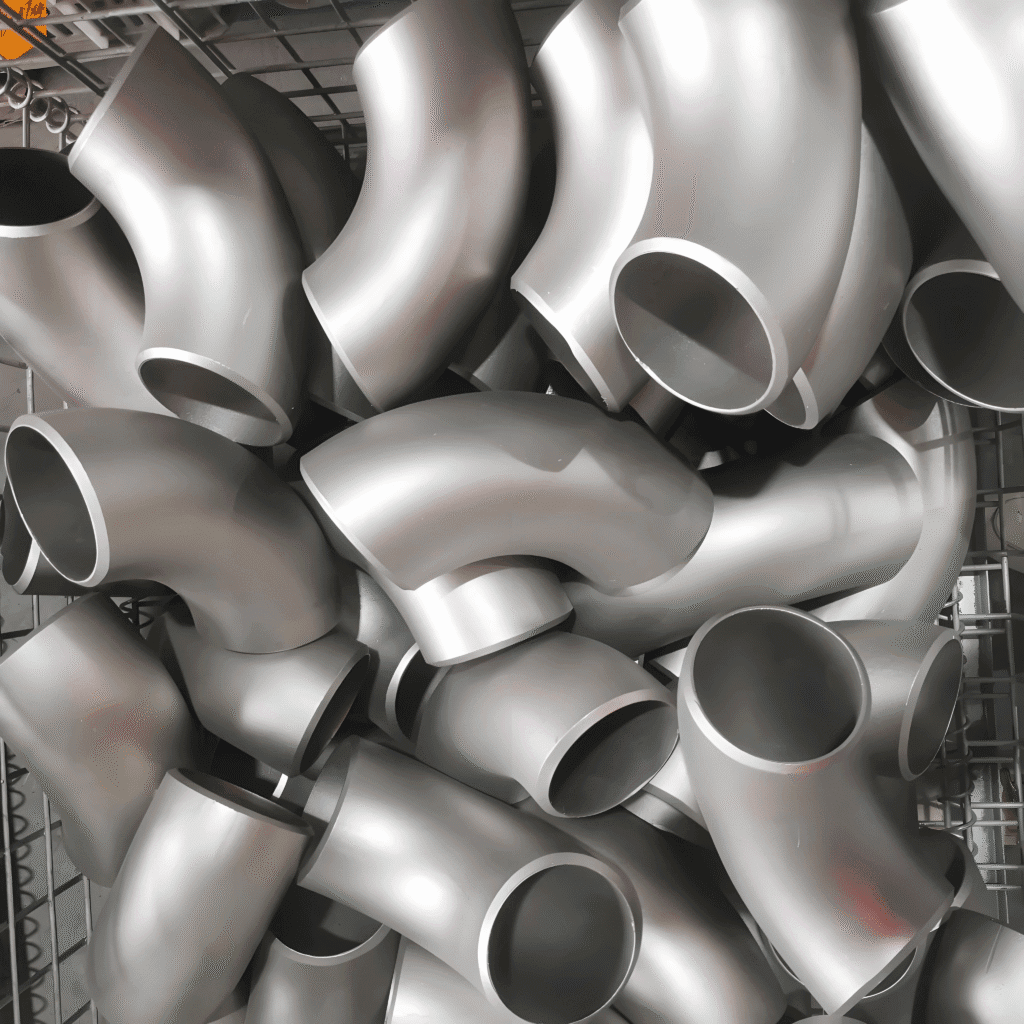

Cubita Butt Weld

  • 对焊弯头

Description

Nexus perpetuus per soldadura sulcorum plenae penetrationis inter tubum bevelum et extrema cubitorum (bevelum 37.5° per ANSI B16.25).

Features

Vinculum metallurgicum homogeneum (robur ≥95% materiae basis)
Nullae rimae internae corrosionem/foveas prohibens
apta probatio radiographica (RT)

Applications

Fistulae hydrocarbonicae altae pressionis (ASME B31.4) | Fistulae refrigerantes reactoris nuclearis (ASME III) | Cisternae cryogenicae (-196°C)

\

Specificatio Cubiti 90° Butt Weld (ASME B16.9)

NPSOD (mm)Typus Radiiad (mm)R (mm)THK – SCH40 (mm)THK – SCH80 (mm)THK – SCH160 (mm)Crassitudo – XXS (mm)
1 / 2 "21.3LR38322.773.734.787.47
1 / 2 "21.3SR25212.773.734.787.47
3 / 4 "26.7LR38402.873.915.567.82
3 / 4 "26.7SR29272.873.915.567.82
1 "33.4LR38503.384.556.359.09
1 "33.4SR32333.384.556.359.09
1-1 / IV "48.3LR57723.685.087.1410.15
1-1 / IV "48.3SR38483.685.087.1410.15
2 "60.3LR76903.915.548.7411.07
2 "60.3SR41603.915.548.7411.07
3 "88.9LR1141335.497.6211.1315.24
3 "88.9SR64895.497.6211.1315.24
4 "114.3LR1521716.028.5613.4917.12
4 "114.3SR761146.028.5613.4917.12
6 "168.3LR2292527.1110.9718.2621.95
6 "168.3SR1141687.1110.9718.2621.95
8 "219.1LR3053298.1812.723.0125.4
8 "219.1SR1522198.1812.723.0125.4
10 "273LR3814109.2715.0928.5828.58
10 "273SR1902739.2715.0928.5828.58
12 "323.8LR4574869.5317.4830.1830.18
12 "323.8SR2293249.5317.4830.1830.18
14 "355.6LR5335339.5318.8731.7531.75
14 "355.6SR2673569.5318.8731.7531.75
16 "406.4LR6106109.5320.6233.3233.32
16 "406.4SR3054069.5320.6233.3233.32
18 "457LR6866869.5321.4434.9334.93
18 "457SR3434579.5321.4434.9334.93
20 "508LR7627629.5322.2336.5336.53
20 "508SR3815089.5322.2336.5336.53
24 "610LR9149159.5325.438.138.1
24 "610SR4576109.5325.438.138.1


Specificatio cubitorum 45° Butt Weld (ASME B16.9)

NPSOD (mm)Typus Radiiad (mm)R (mm)THK – SCH40 (mm)THK – SCH80 (mm)THK – SCH160 (mm)Crassitudo – XXS (mm)
1 / 2 "21.3LR16322.773.734.787.47
3 / 4 "26.7LR19402.873.915.567.82
1 "33.4LR22503.384.556.359.09
1-1 / IV "48.3LR41723.685.087.1410.15
2 "60.3LR44903.915.548.7411.07
3 "88.9LR641335.497.6211.1315.24
4 "114.3LR761716.028.5613.4917.12
6 "168.3LR1142527.1110.9718.2621.95
8 "219.1LR1523298.1812.723.0125.4
10 "273LR1914109.2715.0928.5828.58
12 "323.8LR2294869.5317.4830.1830.18
14 "355.6LR2675339.5318.8731.7531.75
16 "406.4LR3056109.5320.6233.3233.32
18 "457LR3436869.5321.4434.9334.93
20 "508LR3817629.5322.2336.5336.53
24 "610LR4579159.5325.438.138.1

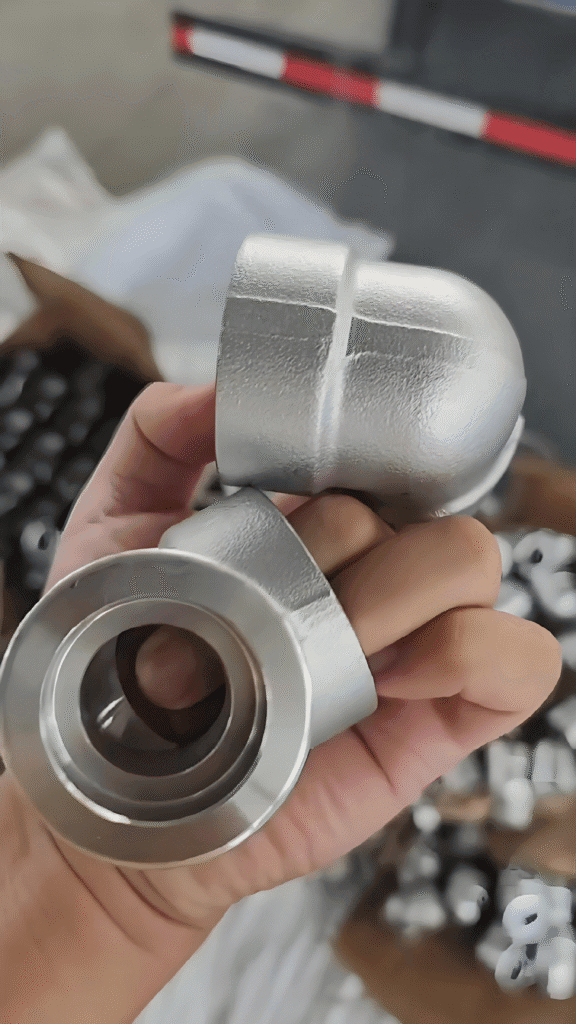

Cubitae ad Socket Weld

  • 1

Description

Tubus in depressionem internam alveoli inseritur, collari externo per ferruminationem angularem firmatus.

Features

Tolerantia hiatus axialis (1.5mm ad expansionem thermalem)
Nulla requisitio ordinationis internae
FRAGOR-probationem (sine scintillae contra filationem)

Applications

Instrumenta hydraulica (≤DN50) | Fasciculi vaporis tractorii | Patines iniectionis chemicae

Specificatio cubitorum sudurae involucrorum ASME B16.11 – cubiti 90°

(Unitates: mm | Fons: ASME B16.11-2021)

NPSOD (mm)Typus RadiiClassis 3000LBClassis 6000LBClassis 9000LBR (mm)Crassitudine (mm)
ad (mm)ad (mm)ad (mm)Minimum / Medium
1/221.9SR15.519.515.521.93.73/4.09
3/427.3SR19.5--27.33.91/4.27
134.0SR22.0-20.534.04.55/4.98
1½48.6SR32.0--48.65.08/5.56
261.3SR38.041.028.561.35.54/6.04
2½73.7SR44.5--73.77.01/7.67
389.1SR51.0--89.17.62/8.33
4115.8SR66.5--115.88.56/9.35
  • Classis 3000LB: Valores monstrati
  • Classis 6000LB: +28% crassior quam 3000LB (e.g., NPS 1/2: Min 4.78/Medium 5.18)
  • Classis 9000LB: +100% crassior quam 3000LB (e.g., NPS 2: Min 11.07/Avg 12.12)

Specificatio cubitorum 45° ad suduram involucrorum (ASME B16.9)

*(Unitates: mm | Fons: ASME B16.11-2021)*

NPSOD (mm)Typus RadiiClassis 3000LBClassis 6000LBClassis 9000LBR (mm)Crassitudine (mm)
ad (mm)ad (mm)ad (mm)Minimum / Medium
1/221.9SR11.512.5-21.93.73/4.09
3/427.3SR12.5--27.33.91/4.27
134.0SR14.0--34.04.55/4.98
1½48.6SR19.0--48.65.08/5.56
261.3SR25.029.0-61.35.54/6.04
2½73.7SR32.0--73.77.01/7.67
389.1SR38.0--89.17.62/8.33
  1. Limitationes Cubiti 45°:
    • Nulla classis 9000LB praesto est pro cubitis 45°.
    • Magnitudo maxima: NPS 3 (DN80)
  2. Variatio Dimensionis A:
    • Cubita 45° dimensionem A 30-40% breviorem habent quam cubita 90°.
    • Classes pressionis altiores dimensionem A augent (e.g., NPS 1/2: 3000LB=11.5mm → 6000LB=12.5mm)

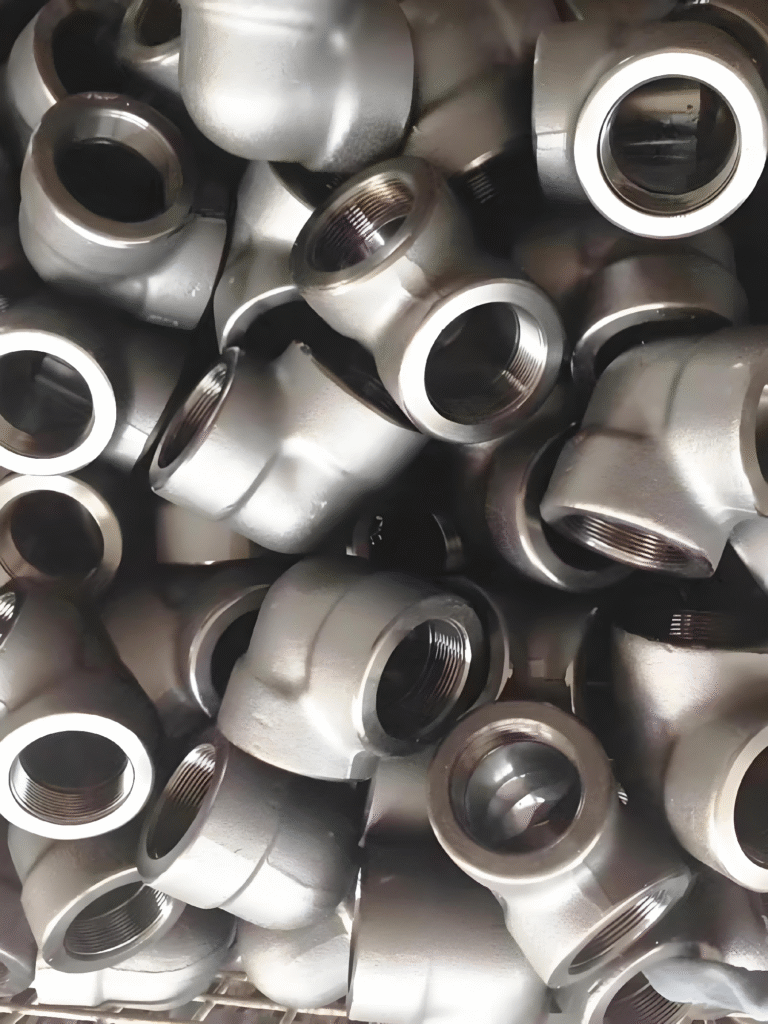

Cubiti filis instructi

  • 1

Description

Impetus filetatus conicus (NPT/NPTF) composito filetato obsignatus.

Features

In agro installatur sine soldadura
reusable cum reapplicatione obturantis
Vibratio repugnans formae cum nucibus obfirmantibus

Applications

Systema ignifuga (NFPA 13) | Tubationes gasis combustibilis (IFGC 402.4) | Lineae processus temporariae

Specificatio ASME B16.11 Cubitorum Cochleatorum – Cubitorum 90°

(Unitates: mm | Fons: ASME B16.11-2021)

NPSOD (mm)Typus RadiiClass 2000
ad (mm)		Class 3000
ad (mm)		Class 6000
ad (mm)		R (mm)Crassitudine (mm)
Minimum / Medium
1/221.9SR15.515.519.521.93.73 / 4.09
3/427.3SR19.519.5-27.33.91 / 4.27
134.0SR22.022.028.034.04.55 / 4.98
1½48.6SR32.032.0-48.65.08 / 5.56
261.3SR38.038.041.061.35.54 / 6.04
2½73.7SR44.544.5-73.77.01 / 7.67
389.1SR51.051.0-89.17.62 / 8.33
4115.8SR66.566.5-115.88.56 / 9.35
  • Scalatio Crassitudinis:
    • Crassitudo classis 3000LB ≈ Classis 2000LB
    • Crassitudo classis 6000LB: +28% contra classem 3000LB (e.g., NPS 1/2: Min 4.78/Avg 5.18).
  • Classis 6000LB DisponibilitasAd NPS ≤ 2″ limitatum.

Specificatio ASME B16.11 Cubitorum Cochleatorum – Cubitorum 45°

(Unitates: mm | Fons: ASME B16.11-2021)

NPSOD (mm)Typus RadiiClass 2000
ad (mm)		Class 3000
ad (mm)		Class 6000
ad (mm)		R (mm)Crassitudine (mm)
Minimum / Medium
1/221.9SR11.511.512.521.93.73 / 4.09
3/427.3SR12.512.5-27.33.91 / 4.27
134.0SR14.014.016.034.04.55 / 4.98
1½48.6SR19.019.0-48.65.08 / 5.56
261.3SR25.025.029.061.35.54 / 6.04
2½73.7SR32.032.0-73.77.01 / 7.67

Notes:

  • Classis 6000LBSolum praesto pro NPS 1/2″, 1″, et 2″.
  • A-DimensionCubita 45° 30-40% breviora sunt A contra cubitos 90°.

Indicatur per Connection Genera

Secundum materiam corporis valvae, chalybem immaculatam, chalybem carbonis et cubitum admisceamus.

Diver Cubita

Characteres materialExcellens resistentia corrosionis, proprietates hygienicae, et resistentia oxidationis. Proprietates mechanicas ad altas et humiles temperaturas conservat.

subtypeStandard & GradeKey commodaDirectiones Applicationis
AusteniticASTM A403 WP304/L• Compositio 18% Cr-8% Ni
• Resistentia corrosionis sumptibus efficax
• Facilis fabricatio		• Canales ad cibum praeparandum (requisita sanitaria)
• Aquae structurae architecturae (SCH10S tenuibus parietibus)
• Transportatio chemica acidorum debilis (pH 3-6)
Austeniticum (Mo-Additum)ASTM A403 WP316/L• Additio 2-3% Mo
• Resistentia chlorido superior
• Proprietates non magneticae		• Systemata refrigerationis aquae marinae (centrales electricae)
• Bioreactores pharmaceutici (electropoliti)
• Officinae chemicae litorales
DuplexASTM A815 S31803 (2205)• 22% Cr-5% Ni-3% Mo
• Dupla vis quam 2SS
• Resistentia fissurarum et corrosionis sub tensione		• Nexus fistularum submarinarum
• Processus gasis acidi (H₂S >50ppm)
• Lineae altae pressionis stationis desalinationis
Super DuplexASTM A815 S32750 (2507)• 25% Cr-7% Ni-4% Mo
• PREN ≥42
• Resistentia extrema contra foveas/erosionem		• Circulationes circulationis purgatoris FGD
• Tubationes super litus maritimum
• Systema salsamenti geothermici (chlorido alto)

Cubitae Chalybis Carbonis

Characteres materialPretio efficax, optima sudurabilitas, et firma fortitudo mechanica. Resistentia corrosionis limitata tegumenta protectiva requirit.

subtypeStandard & GradeKey commodaDirectiones Applicationis
CommuneASTM A234 WPB• Proventus ≥240 MPa
• Servitium inter -29°C et 425°C
• Parvum carbonis contentum (0.3% maximum)		• Systema HVAC aedificandi (SCH40)
• Ductus olei pressionis humilis (Classis 150)
• Tubi aquarii ad ignem protegendum
Humilis-TempusASTM A420 WPL6• Impactus Charpy ≥20J @ -46°C
• Structura granorum subtilium
• MSS SP-75 congruens		• Brachia translationis LNG (-162°C)
• Repositoria cryogenica
• Oleoducta Arctica (NACE MR0175)
Summus FortitudoASTM A860 WPHY 60/65• Proventus ≥415-450 MPa
• Resistentia lassitudinis
• Ad soldaduram aptatum		• Distributores fracturae hydraulicae
• Transportatio luti fodinarum (SCH160)
• Systema aeris compressi pontis

Cubita ex chalybe mixto

Characteres materialRobur temperaturae altae auctum, resistentia repens, et proprietates chemicae speciales. Requirit rationes soldadurae moderatas.

subtypeStandard & GradeKey commodaDirectiones Applicationis
Mixtura Cr-MoASTM A234 WP11/WP22• 1.25% Cr-0.5% Mo
• Resistentia reptationis ≤540°C
• Resistentia impetus hydrogenii		• Reformatores catalytici refinariae
• Lineae vaporis temperaturae mediae (300-540°C)
• Officinae generationis hydrogenii
Chromium AltumASTM A234 WP91• 9% Cr-1% Mo-V-Nb
• Resistentia reptationis ≤650°C
• Obsequium ASME Section VIII		• Caldaria ultra-supercritica
• Systema aquae alimentariae reactorum nuclearium
• Reactores gasificationis biomassae
Nickel AlloyASTM B366 N06625• 58% Ni-22% Cr-9% Mo
• Resistentia corrosionis acidi
• Resistentia oxidationis @ 1100°C		• Ductus desulfurationis fumorum
• Agitatores reactorum chemicorum
• Concentratores acidi sulfurici

Materia Electio Guide

Service ConditionCommendatur MaterialNorma Critica
Agua immersioS32750 (MCMLXIII)ASTM A815
-100°C cryogenicumWPL6LXVII MSS SP,
Vapor 600°CWP91ASME B16.25
Gas acidum H₂S (>50ppm)S31803 (MCMLXIII)NACE MR0175
Hydrogenium altae pressionis (90MPa)WPHY 65ASME B31.12

Consilium DesignandiPro servitio cyclico (e.g., exoneratione antliae), cubitos sine suturis cum NDE (UT/RT) per ASME B16.9 Appendicem V specifica.

Tubus ad normam Cubitus process

Sequentia optiones tibi mos est. Si TRACTUS consilium non habes, etiam fabrum nostrum consulere potes et adiuva nos ut illud trahas.

magnitudine

Magnitudo tubi definita, incluso angulo directionis cubiti tubi, crassitudine, diametro foraminis clavorum, distantia foraminis clavorum, etc.

Material

Utens materia certa apta ad machinationem pipeline secundum exigentias tuas.

Figura

cum cubito tuborum, ut cubito reducente, adaptari potest.

Connection

Cubiti sudurabiles, cubiti sudurabiles involucro, cubiti filetati, et cetera, quae eligi possunt.

Specialis curatio

Speciales curationes ut superficies coatings et anti-corrosio fieri potest secundum necessitates tuas.

Processus in customization Pipe Cubitus generaliter est ut sequitur:

1

commodum
confirmatio

Communica accurate ut requisita magnitudinis cubiti tubi, materiae, pressionis, methodi connexionis, etc. definiantur.

2

Rudis Material praeparatio

Tubum ad dimensiones in scheda processus machinis secandis CNC utens seca (tolerantia ±1mm). Lavacra, squamas, et sordes ab extremitatibus sectis remove. Extremitates tuborum laeviga.

3

Prae-Curatio Billet

Pulveris plumbei graphiti solutio glutinantis interna aspersa, crassitudine 0.2-0.3mm, in furno ad 120°C per duas horas siccata.

4

Flexus Impulsu Calido

Tubum calefactorium mandreli per inductionem mediae frequentiae ad impulsum hydraulicum 750±10°C ad 50-80mms cum vi 300-500t instala.

5

Processus Postformationis

Refrigeratio per moderationem mixtionis nebulae aeris, celeritate 50-80 cm/min, extremitates machinae torni, uniformitatem parietis, limbum 375 ± 25°, curant.

6

quality Inspection

Vitia superficialia inspicere, dimensiones cum mensuris calibratis verificare, probationes non destructivas MT et UT centum centesimis peragere.

7

Superficiem treatment

Iaculatio globulorum ferri fusorum utens, munditiam SA25 assequendam, primer epoxy et stratum superius polyurethani crassitudine definita applicandum.

8

Depositio Involucrorum

Extrema operculis plasticis protege, cubitos separatos spumae includis, certificata in horreo sicco et ventilato reponenda.

Customize it Now
Free Consulting

Image Gallery

Hic sunt cubiti tubularis a productis YANHAOImagines premere potes ut eas augeas. Societas cum XXV annorum experientia in productione cubitorum tuborum, YANHAO omnes genera productionis cubitorum tuborum sustinet.

Pinacotheca Imaginum Cubiti Tubi

Quaestiones Frequentes de Cubito Tubario

Differentia Centralis: Angulus conversionis fluidi, resistentia systematis impactus, requisita spatii, et aptitudo applicationis.

  • Angulus et Functio:
    • Cubitus 90°: Flexum acutum 90° creat.
    • Cubitus 45°: Leniorem conversionem 45° creat.
  • resistentia immunibus:
    • Cubita 90° perturbationem fluxus maiorem efficiunt. Coefficiens resistentiae localis maior (~1.8 contra ~0.3 pro 45°) maiores pressionis casus in systematibus magni fluxus creat.
  • Applications:
    • Cubitus 90°: Optimus ad flexus verticales angustos (e.g., portus apparatuum, angulos angustos). Genus frequentissimum.
    • Cubitus 45°: Adhibetur ad mutationes directionis gradatim factas (e.g., fistulae longae), requisita resistentiae humilis (e.g., fistulae suctionis antliae), vel ad substituendum cubitum 90° (duobus cubitis 45° utens) propter resistentiam reductam.

Differentia principalis est radius curvaturae (relativus ad Magnitudinem Tubi Nominalem, NPS), quod requisita spatii et resistentiam fluxus afficit:

  • Cubitus Radii Longi (LR): Radius = 1.5×NPS. Fluxum leniorem, resistentiam localem inferiorem, et casum pressionis imminutum offert. Adhibetur pro systematibus altae pressionis/altae velocitatis turbulentiae obnoxiis (e.g., tubis vaporis, aqua altae pressionis) vel ubi amissio pressionis critica est (e.g., exitus antliae).
  • Cubitus Radii Brevis (SR): Radius = 1.0×NPS. Spatium servat sed resistentiam maiorem habet (~1.5×LR). Utere. tantum In spatiis angustis (e.g., internis apparatuum, compactis fistulis). Vitandum est cum fluidis viscosis, lutis, vel mediis erosivis.

Materias elige secundum genus corrosionis (chemicum, electrochemicum, erosionis) et proprietates medii (concentrationem, temperaturam, pressionem). Principium fundamentale: resistentiam corrosionis materiae cum medio accommodare.

  • Corrosio Levis (e.g., aqua dulcis, aer ambientis): Chalybs carbonicus (pretio vili, tegumento protectivo indiget).
  • Corrosio Moderata (e.g., aqua marina, acida/alcalia infirma):
    • Chalybs inoxidabilis (304 ad usum generalem; 316 cum Mo ad corrosionem foveolarum/chlorida).
    • Chalybs Duplex (e.g., 2205 ad resistentiam fissurarum contra corrosionem sub tensione in salsuris chemicis).
  • Corrosio Gravis (e.g., acida fortia, alcalia calida, halogena):
    • Mixturae Nickeli (e.g., Inconel 600 ad oxidationem altae temperaturae, acidum nitricum/aceticum).
    • Hastelloy (e.g., C-276 ad chlorinum humidum, hypochlorita, hydrometallurgiam).
    • Non-Metallica (e.g., PVC, PP pro acidis/alcalibus parvae concentrationis ad temperaturas ambientes; pretium vile sed pressionem/temperaturam limitatam).
  • Tutela mensurae: Curationes superficiales (galvanizatio, obductio epoxy), tegumenta (e.g., PTFE ad media corrosiva isolanda).

Normae dimensiones, materias, et effectum definiunt. Normae principales:

Regio/SystemaNumerus Latinscope
Civitates Foederatae Americae/InternationalesASME B16.9Coniunctiones fabricatae ad fundum sudendum (cubita LR/SR)
Civitates Foederatae Americae/InternationalesASME B16.11Nexus ad involucrum sudendum et ad filum spirale instructi (magnitudines parvae)
EuropaEN 10253-2 / -3Nexus ad suduram testae / alveolatam
SinisGB / T 12459Nexus ferrei sine suturis, fundis conglutinati (ASME B16.9 aequivalentes)
Vestibulum & oleumAPI 5L / API 5CTTubus linearis / involucrum pro fistulis (pressum et acidum servitium)

Nota: Normae cubitorum cum norma systematis fistularum universae congruere debent (exempli gratia, adhibe aptationes ASME in fistulis ASME).

NOLI ea miscere. Crassitudo parietis et pressiones significanter differunt:

  • Crassitudo et Pressio Muri: SCH 80 parietes crassiores et pressiones maiores habet (~1.5x SCH 40 ad eundem NPS/materiam).
  • Pericula Mixtionis:
    • Connection Exitus: Disimilitudo parietum praeparationem ad ferruminationem complicat, periculum vitii augens.
    • Discrepantia Classificationis Pressionis: Pressio systematis a componente SCH 40 limitatur, capacitatem SCH 80 frustra consumens.
    • Suspendisse interdum: Subita mutatio crassitudinis tensionem a turbulentia inductam creat, periculum fissurarum.
  • exceptis: tantum Si pressio systematis multo infra aestimationem SCH 40 est, integritas/sigillabilitas suturae per calculationem probantur, et usus stricte temporarius et observatur.

Temperatura maxima tuta chalybis carbonis ordinarii (e.g., A105, A234 WPB) est... 425 ° C (F 800):

  • Supra 425°C: Periculum fragilitas caerulea (duritia imminuta) et sicine subrepsti (deformatio sub tensione).
  • Oxidatio accelerat, squamam formans quae parietes attenuat et cubitum debilitat.
  • Solutio pro >425°C: Chalybem mixtum calori resistentem (e.g., Cr5Mo, Cr9Mo) adhibe.

Chalybes mixti (e.g., WP91 / ASTM A335 P91 Cr-Mo-V mixti) in asperis condicionibus excellunt:

  • Efficacia Altae Temperaturae: Operatur ad temperaturas 600-650°C (contra 425°C pro chalybe carbonico) cum resistentia repens egregia.
  • Corrosio resistendi: Chromium (9%) et Molybdenum oxidationi et corrosioni temperaturae altae resistentiam praebent (e.g., contra sulfida in gasibus fumariis).
  • Princeps Fortitudo: Robur tensile et tenacitas contra impetum superiores (temperaturis ambientibus et elevatis), ideales altae pressioni (e.g., vapor principalis stationis electricae, tubis fornacis petrochemicis).
  • Summary: Solutio durabilis ad altas temperaturas, altas pressiones, et corrosionem resistendum.

Inspectionem multi-gradualem perage:

  1. Visualis et Dimensionalis: Superficiem inspice (nullas fissuras, foveas, porositatem). Diametrum, crassitudinem parietis, angulum (e.g., 90° ±1°) cum indice/mensuris verifica.
  2. Materia comprobatio: Spectrometria adhibenda est ad compositionem chemicam confirmandam (curandum ut Cr, Ni, etc. specificationibus respondeant).
  3. Non-Destructive Testis (NDT);
    • Ultrasonica (UT): Crassitudinem parietis inspice, laminas detege.
    • Particula Magnetica (MT) / Liquidum Penetrans (PT): Rimas superficiales (praesertim suturas) detege.
    • Radiographica (RT): Defectus internos suturae (porositatem, defectum fusionis) detegere.
  4. Pressura test: Examen hydrostaticum (pressio designata 1.5x) vel experimentum pneumaticum (pressio designata 1.15x); tenendum 30 min, nulla effusio.
  5. Mechanica Testis: Examen exemplaris pro robore tensile et tenacitate impacti (e.g., ≥27J @ -40°C).

Erosio ex coniuncta detritione mechanica et impetu chemico oritur:

  • Erosio Fluminis: Fluida magna velocitate (>15 m/s) vel particulis onusta (lustula, cinis) parietem interiorem deterunt, praesertim in flexu.
  • Cavitatio: Pressio guttae formationem/collapsum bullarum efficiunt, superficiem foveolantem.
  • Erosio Corrosionis Accelerata: Impetus chemicus (e.g., acida fortia, chlorida) foveas creat, erosionem aggravans.
  • misalignment, Installatio extra axem turbulentiam et detritionem localem auget.
  • Materia Mismatch: Adhibendo chalybem carbonicum in aqua marina (chlorida) vel vapore magnae velocitatis (oxidatio + erosio).

No. Nexus filis conexis vitia innata habent:

  • Sigillum defectum: Vibratio fila laxat, obturans (taenia/mixtura) corrumpens et stillas causans.
  • Lassitudine Cracking: Radices filorum sunt concentratores tensionis; vibratio cyclica ad fissuras ducit.
  • Fortitudo inferior: Iuncturae filatae infirmiores sunt quam nexus sudurati.
  • Solutio: Use sutura a tergo or sutura socketorum Cubitae pro locis magnae vibrationis (e.g., antliis, compressoribus). Ferruminatio rigiditatem et firmitatem contra stillationes praebet.

De Yanhao

公司 大门
Aeria intuitu YANHAO Factory

YANHAO est a Sina Flange Manufacturer sita in Hebei provincia, China. Unus ex paucis praebitorum Llangorum professionalium in Sinis est.

Multos annos experientiae habemus in productione flangae et plures lineas productionis angliae habemus. Nobis sufficiens copia materiarum rudium, inventarium opulentum, partus celeriter, et intra triduum navem habere possumus. In id tempor dui, sit amet pretium ex. Gratum es ut consulas et emas!

Praeterea varias praebere possumus nativus flanges et tibiae caerimonias. Customers picturas vel exempla dare possunt, et nostri societas illas dabit ad requisita specifica apta.

Disce de YANHAO >>

Societas nostra anno MM condita est et plus quam trecentos operarios habet, inter quos plus quam octoginta quinque medii et altiores artifices et technici. Plures lineas productionis habet et aream centum quinquaginta milium metrorum quadratorum et aream aedificabilem triginta milium metrorum quadratorum tegit.

300 +

Numerus Operariorum

85 +

Medium & Senior Engineers

150,000

Metra quadrata ex Area

25 +

Usus annis

Our Production Line

Societas nostra octodecim fistulas aptas ad lineas productiones et 8 lineas productionis aptas habet. Plenam copiam mediae frequentiae cubiti habet machinis calidis impellentibus, torcularibus calidis pro reductionibus, frigore extrusionibus hydraulicis pressuris teorum, malleorum cudendo, lestis verticalibus, exercendis machinis, aliisque instrumentis processus formandis et processui mechanicis.

Inter eos, Φ1020 mm magnae diametri mediae-frequentiae, machinae hydraulicae propellentium, Φ1420 mm magnae-diametri mediae-frequency machinae flexionis, et Φ2438 mm 4,000-ton magnae torcularis calidae moriendi facultatem annuam productionis plus quam 80,000 talentorum habent.

8

Pipe Fitting Production Lines

5

Productio Linearum Flange

(XXX) milia talentorum

Annua Productio Capacitas

Productio apparatu album

Quality Test & Testimonia

Societas nostra etiam instructa est plena probationis physicae et chemicae statuto, incluso spectrometri rectae lectionis, tentationis non perniciosae, curationis caloris, aquae pressionis tentationis, et aliorum qualitatum instrumentorum productorum probatio, certa cautione ad producendam qualitatem optimam. producta.

Testis apparatu album

FAQs

Ita nos sumus instrumenti organorum fistulae in Cangzhou, Hebei, Sinarum. Fundata in 2000, spatium 150,000 metrorum quadratorum operimus cum spatio aedificio 30,000 metrorum quadratorum. Nos aute plus quam trecentos operarios habemus ac relativum magnum et potentem fabricam Landi Sinensium sumus.

Societas habet 8 organa organorum organorum productionis linearum et 5 linearum productionis. Plenam copiam mediae frequentiae cubiti habet machinis calidis impulsus, reducere formas calidas torcularium, extrusionem hydraulicarum frigidarum tee pressorum, malleorum cudendi, lesti verticalis, machinis exercendis aliisque processui et machinis instrumentis. Inter eos, φ1020 mm magnae-diametrorum machinae mediae frequentiae hydraulicae dis, φ1420 mm magnae diametri mediae-frequency machinae flexionis, et φ2438 mm 4,000-ton magna-scalarum forma prelo calidorum annua productione capacitatis plus quam 80,000 talentorum habent.

Exemplaria enim regulae nostrae officina magnum inventarium habet, et tempus partus paucis diebus solet. Pro partibus non-extritis, magna etiam subsidia rudium materiarum et linearum productionum multiplex habebimus, quae tertiam partem temporis aliis fabricatoribus comparant et eas quam primum ad te navem conferent.

Nostrae probationis ratio habemus. Singulae massae bonorum testimonium productum correspondentem habebunt et famam inspectionis qualitatis. Eodem tempore habemus ISO9001 productum qualitatem certificationem, classificationem societatis certificatorium, ASNE certificatorium qualitatis et aliae certificationes testimoniales auctoritativae internationalis. Numquam ex inhabiles ad navem products. Praeterea clientes adiuvamus ut turmas inspectionis tertiae partis ad inspectionem et acceptationem committamus.

Utique, delineationes vel exemplaria pro custo- latione nobis praebere potes, vel postulare a nobis ut designes et custo- dines fistulam tuam exclusivam tibi. Disce More >>

Producta nostra adhibentur in oleum, gas, industria chemica, machinatio, fabricatio, aerospace, electricitas, pharmaceutica, fabrica machinalis, aqua conservativa machinalis, et machinatio marina. Nolite solliciti esse aliquas speciales agros cum magnis requisitis. Facultatem productionis validam habemus et experientiam productivam uberem et solutiones professionales praebere possumus. Condiciones operantes nobis mittere potes et solutionem tibi gratis dare possumus.

Societas nostra tibi exemplaria praebere potest gratis, potes contactus venditionesque petere exempla.

Nimirum valde grata es ad officinam nostram visitandam. Dabimus etiam cibum et accommodationem vobis. Si tempus satis est, etiam te capere possumus ut montes claros Sinarum ac situs historicos invisere, ut Sinas et nostram culturam melius comprehendere possis. Operae pretium erit, et te videre expectamus.

Sumus principium opificem. Si vires habes, aequiora pretia feres, ocius partus et cautiones, si protinus a nobis emeris. Facientes venditionesque virgam habebimus ad indagare ordines clientium per processum, ordinem status in reali tempore renovare, et clientes cognoscant ordinem suum progressum et qualitatem producti in tempore reali.

Expensas in supra 40 currencies terrarum orbis sustinemus.

Logistics diuturnum tempus habemus societatem deportationis quae mari, terra et aere vecturae sustinet, ut clientes bona in tempore recipiant. Simul, si clientes habent logisticam cooperantem societatem, adhuc plene cooperabimur cum logisticis tuis, ut clientes quam primum recipere possint bona.
