Hoe kies je pijpflenzen van verschillende materialen?

Veelgebruikte flensmaterialen voor pijpleidingen

• RVS flenzenVeelvoorkomende modellen zijn onder andere 304, 304L, 316, 316L en andere. Deze flenzen hebben een zeer goede corrosiebestendigheid en zijn geschikt voor hoge temperaturen. Van deze roestvrijstalen flenzen bevat de 316-flens nikkel en molybdeen en is deze bijzonder goed bestand tegen chloridecorrosie en hoge temperaturen. Deze flens is beter dan andere modellen en wordt vaak gebruikt in veeleisende omgevingen zoals de scheepvaart en de chemische industrie.
• Flenzen van koolstofstaalFlenzen van koolstofstaal worden meestal gemaakt van koolstofarm staal zoals ASTM A105, dat een zeer hoge sterkte en duurzaamheid heeft en bovendien relatief goedkoop is. Daarom worden ze veel gebruikt in conventionele pijpleidingsystemen. Flenzen van koolstofstaal zijn echter gevoeliger voor roest, maar dat is in principe geen groot probleem; we kunnen hun corrosiebestendigheid verbeteren. de levensduur verlengen door middel van coating of bekleding. A105 koolstofstalen flenzen zijn bestand tegen hoge temperaturen en hoge drukken, waardoor dit type koolstofstalen flens veel gebruikt wordt in industrieën zoals de aardolie-, aardgas- en energiesector.
• Flenzen van gelegeerd staalDe ASTM A182 F11, F22, F91 en andere modellen van gelegeerd staal bevatten toegevoegde legeringselementen zoals chroom en molybdeen om hun hoge temperatuurbestendigheid en corrosiebestendigheid te verbeteren. Flenzen van gelegeerd staal zijn zeer geschikt voor toepassingen bij hoge temperaturen en hoge drukken, zoals in de chemische industrie, energiecentrales, kerncentrales en aardolie-kraakprocessen, en bieden een zeer hoge mate van veiligheid.
• Flenzen van non-ferrometalenNon-ferrometalen flenzen worden gemaakt van koper en koperlegeringen, aluminium en titanium. Deze materialen hebben een sterke corrosiebestendigheid en zijn bestand tegen zeewater en diverse chemische media, waardoor ze veel duurzamer zijn dan gewoon staal. Ze hebben ook een goede thermische geleidbaarheid en een hogere warmteoverdrachtsefficiëntie dan roestvrij staal, waardoor ze zeer geschikt zijn voor warmtewisselaars. Aluminium flenzen zijn licht van gewicht en hebben een natuurlijke oxidefilm, wat zorgt voor een goede vocht- en corrosiebestendigheid. Daardoor zijn ze geschikt voor toepassingen zoals scheepvaart en airconditioningsystemen. Titanium flenzen hebben een uitstekende corrosiebestendigheid en hoge sterkte en zijn geschikt voor zeer veeleisende omgevingen zoals de petrochemische industrie en de scheepvaart. De vermoeiingsweerstand en corrosiebestendigheid van non-ferrometalen flenzen garanderen een stabiele werking van het systeem gedurende lange tijd.

Aandachtspunten bij de keuze van flenzen

1. Druk- en temperatuurvereistenDe eerste stap bij het selecteren van materiaal is het vaststellen van de maximale druk en temperatuur van de pijpleiding onder de geldende bedrijfsomstandigheden. Verschillende materialen hebben een verschillende druktolerantie bij verschillende temperaturen. Na zorgvuldige controle moeten we het materiaal en de kwaliteit selecteren die aan de hoogste temperatuur- en drukvereisten voldoen. Bijvoorbeeld ASTM A105. koolstofstalen flens Kan worden gebruikt in situaties met hoge temperaturen en hoge druk.
2. Arbeidsomstandigheden en mediumtypenHet type medium heeft een zeer grote invloed op de materiaalkeuze. Bij het transport van corrosieve media (zoals zuren, basen of zeewater) is het beter om corrosiebestendige materialen te kiezen (zoals...). flens van roestvrij staal, flens van gelegeerd staal, of titanium flens); terwijl voor normale lucht- of niet-corrosieve gasleidingen, koolstofstalen flens Dit kan ook overwogen worden vanwege de lagere kosten. Er moet echter wel rekening gehouden worden met een aantal specifieke omstandigheden, zoals pulserende stroming, schurende media en klimatologische omstandigheden (zoals brosheid bij lage temperaturen).
3. PijpcompatibiliteitDe gekozen flens moet qua materiaal, aansluitingstype en afmetingen overeenkomen met de leiding en andere accessoires (leidingen, afsluiters, pakkingen, bouten, enz.). Als het materiaal niet compatibel is of het verschil in uitzettingscoëfficiënt te groot is, kan dit spanning veroorzaken door thermische uitzetting en krimp, wat gemakkelijk kan leiden tot lekkage of zelfs schade, wat zeer gevaarlijk is. Alleen wanneer de flens en het leidingsysteem dezelfde of compatibele normen en materialen gebruiken, kunnen veiligheidsproblemen worden voorkomen.
4. Levering en kostenOok de levertijd en de kosten van verschillende materialen en specificaties moeten in overweging worden genomen. Normaal koolstofstaal or roestvrijstalen flenzen De meeste materialen zijn gemakkelijk verkrijgbaar en kosteneffectief, maar sommige legeringsmaterialen of grote flenzen vereisen mogelijk een langere productietijd en zijn duurder. Naast het naleven van het projectbudget en de planning, is het dus ook belangrijk om prestaties en kosten in balans te brengen om een ​​redelijk en betrouwbaar plan te maken.
5. Normen en specificatiesHet ontwerp en de selectie van flenzen moeten voldoen aan de relevante nationale en industriële normen. Gangbare flensnormen zijn onder andere EN1092-1, ASME B16.5/B16.47, GB, JIS, enz. Deze normen definiëren de afmetingen, druk-temperatuurclassificatie, materiaalkwaliteit, enzovoort. Bij het ontwerpen van pijpleidingen moet worden nagegaan welk normstelsel lokaal wordt gebruikt en moet strikt volgens die norm worden gekozen. Anders kunnen er compatibiliteitsproblemen tussen verschillende systemen ontstaan.

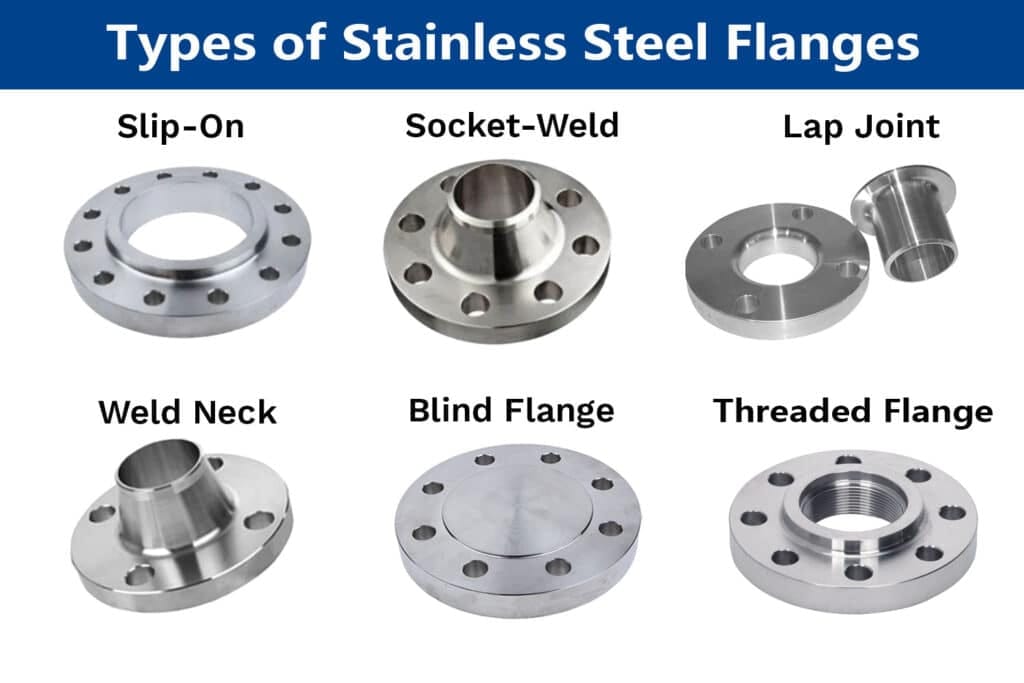

Veelvoorkomende typen pijpleidingflenzen

Bij de keuze van het flenstype moet rekening worden gehouden met de verbindingsmethode en de drukclassificatie. Veelvoorkomende typen zijn onder andere:

1. LasnekflensDe flens is door middel van stomplassen met de pijpleiding verbonden en heeft een lange, taps toelopende hals. Dit zorgt voor een goede sterkte en stijfheid en verdeelt de spanning gelijkmatiger, waardoor de flens geschikt is voor hoge druk- en temperatuuromstandigheden.
2. Opschuifbare flens: wordt direct op het uiteinde van de buis geplaatst en vervolgens vastgelast. De installatie is relatief eenvoudig en wordt voornamelijk gebruikt in middendruk- en lagedrukpijpleidingsystemen.
3. Blinde flensEen massieve flens zonder middengat, gebruikt om het uiteinde van een pijpleiding of vat af te dichten, kan worden gebruikt voor druktesten of tijdelijke afsluiting, en is ook handig voor later onderhoud.
4. Overlappende verbindingsflensHet bestaat uit een flensring en een stomp uiteinde. De flens zelf is niet aan de pijpleiding gelast en kan vrij draaien om de boutgaten uit te lijnen. Het is flexibel en handig en wordt vaak gebruikt in situaties waar frequent demonteren of eenvoudige uitlijning vereist is.
5. Socket weld flensDe flens heeft een mof, waarin de buis wordt gestoken en vervolgens met een hoeklas wordt vastgelast. De interne stroming is relatief soepel en de flens presteert goed onder hoge druk, waardoor hij geschikt is voor hogedrukleidingen met een kleine diameter.
6. Flens met schroefdraadDankzij de inwendige schroefdraad kan het op buizen met uitwendige schroefdraad worden geschroefd. Lassen is niet nodig, de installatie is eenvoudig en het is geschikt voor lage druk of situaties waar lassen niet mogelijk is.

Bij de keuze van het flenstype moet ook rekening worden gehouden met de drukklasse en het type afdichtingsvlak (zoals verhoogd vlak, vlak vlak of ringvormige verbinding), zodat de flens goed aansluit op de pakking en de afdichtingsprestaties van het gehele systeem worden gewaarborgd.

Conclusie

Pijpleiding Fran speelt een uiterst belangrijke rol in het pijpleidingsysteem, en de materiaalkeuze en het type pijpleiding bepalen direct de veiligheid, stabiliteit en levensduur van het gehele systeem. Alleen door alle in dit artikel beschreven factoren te combineren om de optimale oplossing te selecteren, kan Fran de maximale economische voordelen behalen die voortvloeien uit zijn rol.

Als merk dat zich richt op flanellen producten, JAAAA heeft er altijd op aangedrongen om meer geschikte flanellen oplossingen te bieden voor verschillende industrieën, te beginnen met praktische toepassingen, en klanten te helpen bij het waarborgen van prestaties en veiligheid, terwijl tegelijkertijd de inkoopefficiëntie en kostenbeheersing in balans worden gehouden.

Als u op zoek bent naar een Frans product dat aansluit bij de behoeften van uw project, kan YANHAO u professionelere ondersteuningsopties bieden. aangepaste diensten. Neem contact met ons op!
