Um guia para iniciantes para entender diferentes padrões de flange

Quando se trata de conectar tubulações, flanges são um componente indispensável. No entanto, escolher o flange certo não é uma tarefa fácil, pois existem muitos tipos diferentes padrões de flange no mercado. Para evitar selecionar o flange errado e garantir a segurança e a confiabilidade do seu sistema de tubulação, entender os diferentes padrões de flange se torna crucial. Nesta postagem do blog, fornecemos um guia para iniciantes para ajudar você a entender os diferentes padrões de flange e fornecer orientação útil para tomar decisões informadas ao selecionar o flange certo.

I. Introdução

Flanges são um componente essencial na conexão de tubulações, e selecionar o flange certo é essencial para garantir a segurança e a confiabilidade do seu sistema de tubulação. No entanto, a infinidade de padrões de flange disponíveis no mercado pode tornar uma tarefa assustadora escolher o apropriado.

O objetivo desta postagem do blog é fornecer um guia para iniciantes sobre como entender diferentes padrões de flange. Ao final deste guia, os leitores terão uma compreensão clara dos padrões de flange mais comuns, suas diferenças e como escolher o flange apropriado para seu sistema de tubulação. Este guia tem como objetivo auxiliar os leitores a tomar decisões informadas ao selecionar o flange certo, garantindo a segurança e a confiabilidade de seu sistema de tubulação.

II. Visão geral dos flanges

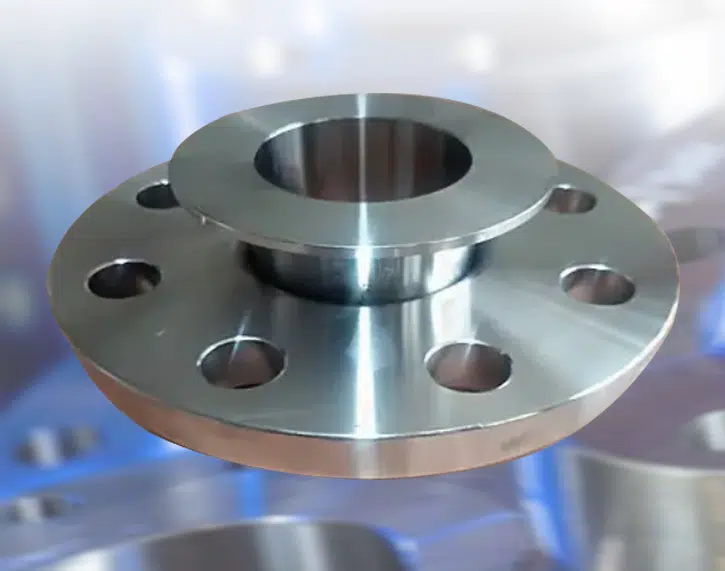

Definição

Flange refere-se a um componente que conecta dois canos, válvulas, bombas ou outros equipamentos. Geralmente tem uma superfície plana ou elevada com furos para parafusos ao redor do perímetro, permitindo fácil instalação e remoção. Flanges vêm em uma variedade de formas e tamanhos e são feitos de vários materiais, dependendo dos requisitos específicos da aplicação. Eles são essenciais para fornecer uma conexão segura e à prova de vazamentos entre dois componentes em um sistema de tubulação.

Uso

O uso principal dos flanges é fornecer uma conexão segura e à prova de vazamentos entre dois tubos ou outros componentes em um sistema de tubulação. Eles permitem fácil instalação e remoção, tornando a manutenção e os reparos mais acessíveis. Os flanges também fornecem um meio de isolar ou controlar o fluxo de fluido ou gás no sistema de tubulação. Além disso, eles podem ser usados ​​para conectar vários tipos de equipamentos, como válvulas, bombas e filtros. No geral, os flanges desempenham um papel crucial para garantir a operação segura e eficiente dos sistemas de tubulação.

Componentes

Um flange é feito de vários componentes que trabalham juntos para formar uma conexão segura e à prova de vazamentos. Esses componentes incluem:

Face do flange: A face do flange é a superfície plana ou elevada do flange que entra em contato com a junta e o flange correspondente.

Furos:Os flanges têm furos para parafusos ao redor do perímetro que permitem que parafusos sejam inseridos para manter os flanges juntos.

Gaxeta:A junta é um material compressível que fica entre as faces do flange, formando uma vedação para evitar vazamentos.

Parafusos e porcas: Parafusos e porcas são usados ​​para apertar os flanges, comprimindo a junta e formando uma vedação firme.

Acabamento Flange: Os flanges podem ter vários acabamentos, como acabamento liso, acabamento serrilhado ou acabamento ranhurado, dependendo dos requisitos da aplicação.

No geral, esses componentes trabalham juntos para garantir uma conexão segura e à prova de vazamentos em um sistema de tubulação.

III. Diferentes padrões de flange

Normas Americanas (ASME/ANSI)

Definição

Os padrões americanos para flanges são estabelecidos por duas organizações, a American Society of Mechanical Engineers (ASME) e o American National Standards Institute (ANSI). Esses padrões fornecem diretrizes para o projeto, dimensões, materiais e desempenho de flanges usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia. Os flanges ASME/ANSI são amplamente usados ​​nos Estados Unidos e em outros países que seguem as práticas de engenharia americanas, e vêm em vários tipos, incluindo flanges de pescoço de solda, flanges de deslizamento, flanges de solda de soquete, flanges roscadas, flanges cegos e Flanges de juntas sobrepostas. As classificações de pressão dos flanges ASME/ANSI variam de 150 libras a 2500 libras, e eles são tipicamente feitos de aço carbono, aço inoxidável ou outras ligas. Esses flanges desempenham um papel crucial em garantir a operação segura e eficiente de sistemas de tubulação, e sua conformidade com os padrões ASME/ANSI garante sua qualidade, segurança e compatibilidade com outros componentes.

Normas comuns ASME/ANSI

Existem vários padrões ASME/ANSI para flanges, cada um especificando os requisitos para um tipo específico de flange. Alguns dos padrões de flange ASME/ANSI mais comuns incluem:

ASME / ANSI B16.5: Esta norma abrange flanges de pescoço soldado, slip-on, socket weld, roscados e cegos. Ela especifica as dimensões, materiais e classificações de pressão para esses flanges.

ASME / ANSI B16.47: Esta norma abrange flanges de grande diâmetro, incluindo flanges de pescoço soldado e flanges cegos. Ela especifica as dimensões, materiais e classificações de pressão para esses flanges.

Norma ASME/ANSI B16.36: Esta norma abrange flanges de orifício, que são usadas em aplicações onde o fluxo de fluido ou gás precisa ser medido ou controlado.

Norma ASME/ANSI B16.48: Esta norma abrange persianas para óculos, que são usadas para isolar seções de um sistema de tubulação.

Norma ASME/ANSI B16.9: Esta norma abrange conexões de solda de topo, incluindo flanges. Ela especifica as dimensões, materiais e classificações de pressão para essas conexões.

Essas normas ASME/ANSI fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas europeias (EN)

Definição

As Normas Europeias para flanges são estabelecidas pelo Comitê Europeu de Padronização (CEN). Essas normas fornecem diretrizes para o projeto, dimensões, materiais e desempenho de flanges usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia. Flanges EN são amplamente usadas na Europa e em outros países que seguem práticas de engenharia europeias.

As normas EN abrangem uma ampla gama de tipos e materiais de flanges, incluindo flanges de pescoço soldado, slip-on, solda de soquete, roscados, cegos e de junta sobreposta. Essas normas também especificam dimensões, materiais e outros requisitos para flanges com base em seu tamanho e classificação de pressão.

Os flanges EN são normalmente feitos de aço carbono, aço inoxidável ou outras ligas, e suas classificações de pressão variam de PN 6 a PN 100. Esses flanges são comumente usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia.

No geral, as normas EN fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas EN comuns

Existem vários padrões EN para flanges, cada um especificando os requisitos para um tipo específico de flange. Alguns dos padrões de flange EN mais comuns incluem:

EN-1092 1: Esta norma abrange uma ampla gama de tipos de flanges, incluindo flanges de pescoço soldado, slip-on, roscados e cegos. Ela especifica as dimensões, materiais e classificações de pressão para esses flanges.

E 1759-1: Esta norma abrange flanges roscadas, que são usadas em aplicações onde há alta pressão e temperatura.

E 1514-1: Esta norma abrange dimensões e tolerâncias de juntas para flanges usadas em aplicações de tubulação.

E 1591-1: Esta norma abrange o cálculo de conexões de flange aparafusadas, incluindo a determinação do torque de parafuso necessário.

E 1759-2: Esta norma abrange flanges ranhuradas, que são usadas em aplicações onde são necessárias montagem e desmontagem rápidas.

Essas normas EN fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas Japonesas (JIS)

Definição

Os padrões japoneses para flanges são estabelecidos pelo Comitê de Padrões Industriais Japoneses (JISC). Os padrões de flange JIS fornecem diretrizes para o design, dimensões, materiais e desempenho de flanges usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia. Os flanges JIS são amplamente usados ​​no Japão e em outros países que seguem as práticas de engenharia japonesas.

Os padrões JIS abrangem uma ampla gama de tipos e materiais de flanges, incluindo flanges de pescoço soldado, slip-on, solda de soquete, roscados, cegos e de junta sobreposta. Esses padrões também especificam dimensões, materiais e outros requisitos para flanges com base em seu tamanho e classificação de pressão.

Flanges JIS são tipicamente feitos de aço carbono, aço inoxidável ou outras ligas, e suas classificações de pressão variam de 5K a 63K. Esses flanges são comumente usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia.

No geral, os padrões JIS fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas JIS comuns

Existem vários padrões JIS para flanges, cada um especificando os requisitos para um tipo específico de flange. Alguns dos padrões JIS de flange mais comuns incluem:

JIS B2220: Esta norma abrange uma ampla gama de tipos de flanges, incluindo flanges de pescoço soldado, slip-on, roscados e cegos. Ela especifica as dimensões, materiais e classificações de pressão para esses flanges.

JIS B2291: Esta norma abrange flanges hidráulicas, que são usadas em sistemas hidráulicos para conectar tubos, canos e mangueiras.

JIS B2293: Esta norma abrange flanges compactas, que são usadas em aplicações de alta pressão.

JIS B2221: Esta norma abrange flanges de junta sobreposta, que são usadas em aplicações de baixa pressão e em conjunto com pontas de topo.

JIS B2239:Esta norma abrange flanges de solda de soquete, que são usadas em aplicações de alta pressão.

Essas normas JIS fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas Chinesas (GB)

Definição

Os padrões chineses para flanges são estabelecidos pela Administração Geral de Supervisão de Qualidade, Inspeção e Quarentena da República Popular da China (AQSIQ) e pela Administração de Padronização da China (SAC). Os padrões de flange GB fornecem diretrizes para o design, dimensões, materiais e desempenho de flanges usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia. Os flanges GB são amplamente usados ​​na China e em outros países que seguem as práticas de engenharia chinesas.

Os padrões GB abrangem uma ampla gama de tipos e materiais de flanges, incluindo flanges de pescoço soldado, slip-on, solda de soquete, roscados, cegos e de junta sobreposta. Esses padrões também especificam dimensões, materiais e outros requisitos para flanges com base em seu tamanho e classificação de pressão.

Os flanges GB são normalmente feitos de aço carbono, aço inoxidável ou outras ligas, e suas classificações de pressão variam de PN 0.25 a PN 42. Esses flanges são comumente usados ​​em uma variedade de indústrias, incluindo petróleo e gás, processamento químico e geração de energia.

No geral, os padrões GB fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

Normas comuns GB

Existem vários padrões GB para flanges, cada um especificando os requisitos para um tipo específico de flange. Alguns dos padrões de flange GB mais comuns incluem:

GB / T 9112:Esta norma abrange flanges de pescoço soldado, de encaixe, roscadas e cegas com classificações de pressão nominal de PN 0.6 a PN 100.

GB / T 9124:Esta norma abrange flanges de junta sobreposta com classificações de pressão nominal de PN 0.6 a PN 10.

GB / T 13402: Esta norma abrange flanges de chapa de aço com classificações de pressão nominal de PN 0.6 a PN 6.4.

GB / T 14626:Esta norma abrange flanges de solda de soquete com classificações de pressão nominal de PN 0.6 a PN 32.

GB / T 16761:Esta norma abrange flanges soltas e flanges de apoio soldadas com classificações de pressão nominal de PN 0.25 a PN 16.

Essas normas GB fornecem um conjunto abrangente de diretrizes para o projeto e a fabricação de flanges, garantindo sua qualidade, segurança e compatibilidade com outros componentes em um sistema de tubulação.

IV. Diferenças entre Padrões

As principais diferenças entre os padrões de flange podem ser resumidas em cinco aspectos: aparência, dimensões, materiais, classificações de pressão e aplicações.

1、Aparência

A aparência dos flanges pode variar dependendo do padrão. Por exemplo, os flanges ASME/ANSI têm uma face elevada e um acabamento liso, o que ajuda a criar uma vedação entre as faces do flange. Os flanges EN, por outro lado, têm uma espessura de flange mais fina em comparação aos flanges ASME/ANSI, o que os torna mais adequados para aplicações leves. Os flanges JIS têm uma face plana e um acabamento serrilhado, o que proporciona uma melhor aderência ao apertar os parafusos.

2、Dimensões

As dimensões dos flanges podem variar significativamente entre os padrões. Por exemplo, os flanges EN têm uma espessura de flange mais fina e um diâmetro de círculo de parafuso menor em comparação aos flanges ASME/ANSI, o que pode torná-los mais adequados para aplicações leves. Os flanges JIS têm um diâmetro externo maior do que os flanges ASME/ANSI, o que pode afetar sua compatibilidade com outros componentes.

3、Materiais

Diferentes padrões podem especificar diferentes materiais para flanges. Por exemplo, flanges ASME/ANSI podem ser feitos de uma variedade de materiais, incluindo flanges de aço carbono, flanges de aço inoxidável e flanges de liga de aço. Flanges JIS são tipicamente feitos de aço carbono, enquanto flanges EN podem ser feitos de aço carbono, aço inoxidável e aço de liga, bem como materiais não metálicos como PVC e PTFE. A escolha do material depende de fatores como temperatura operacional, pressão e ambiente corrosivo.

4、Classificações de pressão

As classificações de pressão dos flanges podem variar entre os padrões, com alguns padrões tendo classificações de pressão mais altas do que outros. Por exemplo, flanges ASME/ANSI têm classificações de pressão mais altas do que flanges JIS, tornando-os mais adequados para aplicações de alta pressão. Flanges EN normalmente têm classificações de pressão intermediárias entre flanges ASME/ANSI e JIS.

5、Aplicativos

Diferentes padrões são projetados para atender às necessidades específicas de diferentes indústrias e aplicações. Por exemplo, flanges ASME/ANSI são comumente usadas nas indústrias de petróleo e gás, processamento químico e geração de energia. Flanges JIS são comumente usadas nas indústrias de construção naval e marítima. Flanges EN são amplamente usadas em várias indústrias, incluindo alimentos e bebidas, produtos farmacêuticos e tratamento de água.

Em resumo, as diferenças entre os padrões de flange em termos de Aparência, Dimensões, Materiais, Classificações de Pressão e Aplicações podem ter um impacto significativo em sua adequação para uma aplicação específica. É importante considerar cuidadosamente esses fatores ao selecionar um flange para garantir a compatibilidade com outros componentes e manter a segurança e a confiabilidade do sistema de tubulação.

V. Como escolher o padrão de flange correto

Escolher o padrão de flange correto envolve consideração cuidadosa de vários fatores. Aqui estão algumas etapas a serem seguidas ao selecionar o padrão de flange apropriado:

1、Determinar os requisitos da aplicação

O primeiro passo é determinar os requisitos da aplicação, como o tipo de fluido ou gás sendo transportado, temperatura e pressão de operação e quaisquer outras condições específicas. Essas informações ajudarão você a determinar o padrão de flange apropriado que pode atender às demandas da sua aplicação.

2、Escolha o material apropriado

Depois de determinar os requisitos da aplicação, o próximo passo é escolher o material apropriado para o flange. A escolha do material dependerá de fatores como a temperatura e pressão de operação, o ambiente corrosivo e as propriedades mecânicas necessárias para a aplicação. Diferentes padrões de flange podem especificar materiais diferentes, então é importante escolher um padrão que ofereça as opções de material apropriadas.

3、Determine a classificação de pressão apropriada

A classificação de pressão do flange é outro fator importante a ser considerado ao selecionar o padrão apropriado. Você precisará determinar a pressão máxima à qual o flange será exposto na aplicação e escolher um padrão de flange que possa lidar com essa pressão. É importante observar que diferentes padrões podem ter diferentes classificações de pressão, portanto, é importante escolher o padrão apropriado com base nos requisitos de pressão da sua aplicação.

4、Determine o tamanho apropriado

A etapa final é determinar o tamanho apropriado do flange. Isso dependerá de fatores como o tamanho dos tubos que estão sendo conectados, a vazão do fluido ou gás e os requisitos de pressão da aplicação. Diferentes padrões de flange podem ter diferentes opções de tamanho, então é importante escolher um padrão que ofereça a faixa de tamanho apropriada para sua aplicação.

Em resumo, escolher o padrão de flange correto envolve uma consideração cuidadosa dos requisitos de aplicação, seleção de material apropriado, determinação da classificação de pressão apropriada e determinação do tamanho apropriado. É importante escolher um padrão de flange que possa atender às demandas de sua aplicação, mantendo a segurança e a confiabilidade do sistema de tubulação.

VI. Conclusão

Resumir diferentes padrões de flange

Diferentes padrões de flange, como ASME/ANSI, EN, JIS e GB, têm especificações diferentes para aparência, dimensões, materiais, classificações de pressão e aplicações. Essas diferenças podem impactar a segurança, confiabilidade e desempenho de sistemas de tubulação.

Os padrões de flange ASME/ANSI são amplamente usados ​​nos Estados Unidos e têm requisitos específicos para dimensões, materiais e classificações de pressão. Os padrões de flange EN são comumente usados ​​na Europa e têm um sistema mais baseado em métricas. Os padrões de flange JIS são específicos para o Japão e têm materiais e dimensões diferentes de outros padrões. Os padrões de flange GB são usados ​​na China e têm diferentes sistemas de classificação de pressão.

Ao escolher o padrão de flange apropriado, é importante considerar fatores como requisitos de aplicação, seleção de material apropriado, determinação da classificação de pressão apropriada e determinação do tamanho apropriado. O padrão de flange correto pode garantir a segurança, confiabilidade e desempenho de sistemas de tubulação.

Reitere como escolher o padrão de flange apropriado

Para escolher o padrão de flange apropriado, é importante seguir estas etapas:

Determine os requisitos específicos da aplicação, como fluido ou gás a ser transportado, temperatura e pressão de operação e quaisquer outras condições específicas.

Escolha o material apropriado para o flange com base em fatores como temperatura e pressão de operação, ambiente corrosivo e propriedades mecânicas necessárias para a aplicação.

Determine a classificação de pressão apropriada do flange considerando a pressão máxima à qual ele será exposto na aplicação.

Determine o tamanho apropriado do flange com base em fatores como o tamanho dos tubos a serem conectados, a vazão do fluido ou gás e os requisitos de pressão da aplicação.

Seguindo essas etapas, você pode selecionar um padrão de flange que atenda às demandas da sua aplicação, mantendo a segurança e a confiabilidade do sistema de tubulação. É importante escolher um padrão de flange que ofereça as opções de material, classificações de pressão e opções de tamanho apropriadas para os requisitos específicos da sua aplicação.

Enfatize a importância de selecionar o padrão de flange correto

Selecionar o padrão de flange correto é crucial para a segurança, confiabilidade e desempenho dos sistemas de tubulação. Flanges conectam tubos, válvulas e outros componentes e devem suportar a pressão e a temperatura do fluido ou gás sendo transportado. Um flange mal selecionado pode causar vazamentos, falhas e acidentes potencialmente catastróficos.

As diferenças entre os padrões de flange, como aparência, dimensões, materiais, classificações de pressão e aplicações, podem impactar a segurança e a confiabilidade do sistema de tubulação. Por exemplo, selecionar um padrão de flange com uma classificação de pressão menor do que a necessária para a aplicação pode levar a falhas e vazamentos. Selecionar o material errado para o flange pode levar à corrosão e falha prematura.

Escolher o padrão de flange apropriado envolve considerar os requisitos específicos da aplicação, selecionar o material apropriado, determinar a classificação de pressão apropriada e selecionar o tamanho apropriado. Reservar um tempo para selecionar adequadamente o padrão de flange correto pode garantir a segurança, a confiabilidade e o desempenho do sistema de tubulação.

Por fim, a importância de selecionar o padrão de flange correto não pode ser exagerada. É crucial garantir a segurança do pessoal, proteger o meio ambiente e manter a integridade dos sistemas de tubulação.

VII. Referências

As informações que forneci vieram de várias fontes, incluindo organizações de padrões da indústria e fabricantes. Aqui estão algumas das referências que usei:

Sociedade Americana de Engenheiros Mecânicos (ASME): https://www.asme.org/

Instituto Nacional Americano de Normas (ANSI): https://www.ansi.org/

Comitê Europeu de Normalização (CEN): https://www.cen.eu/

Comitê Japonês de Padrões Industriais (JISC): https://www.jisc.go.jp/

Administração Geral de Supervisão de Qualidade, Inspeção e Quarentena da República Popular da China (AQSIQ): http://english.aqsiq.gov.cn/
