Como faço para fixar o tubo ao flange?

Nesta postagem do blog, abordaremos as sutilezas da montagem de tubos em flanges, incluindo instruções passo a passo e conselhos profissionais. Na YANHAO, reconhecemos o valor de conexões efetivas de tubos em flanges e esperamos compartilhar nosso conhecimento neste guia para garantir um encaixe perfeito.

Continue lendo para aprender os melhores procedimentos para criar uma conexão tubo-flange resistente e confiável.

Compreendendo as conexões de tubo para flange

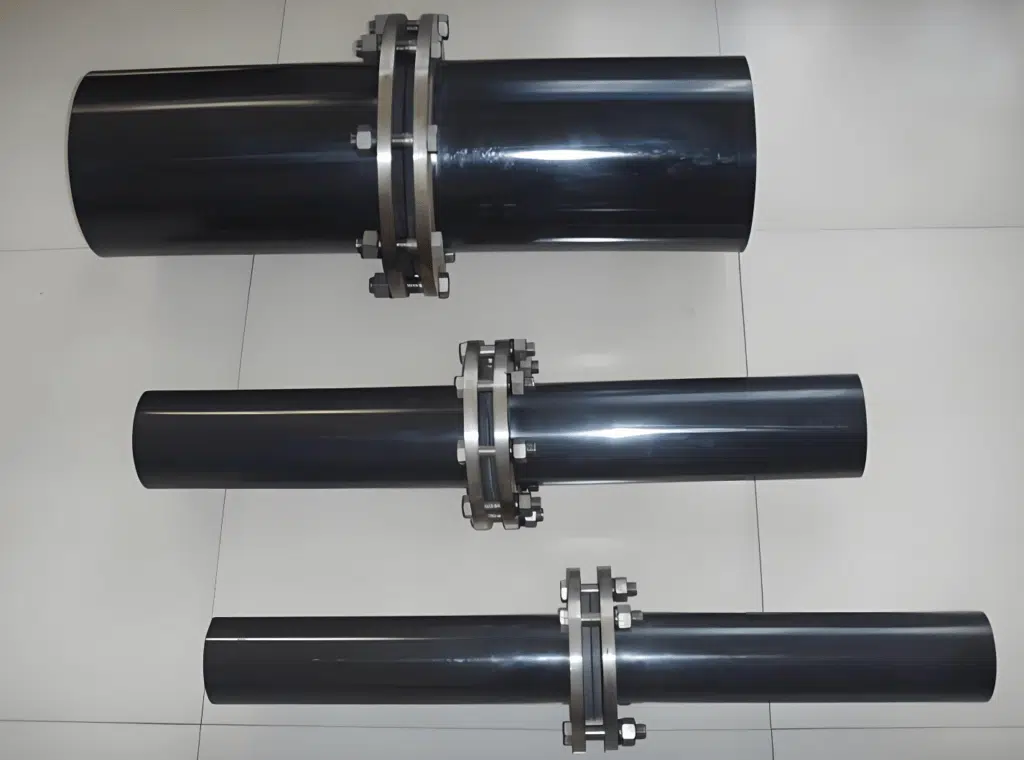

Conexões de tubo para flange
Conexões de tubo para flange

A finalidade das conexões de tubo para flange

O objetivo fundamental das conexões de tubo a flange é unir firmemente os tubos aos flanges e criar uma união à prova de vazamentos. Essas conexões são extremamente importantes em muitas indústrias, incluindo petróleo e gás, processamento químico, tratamento de água, produção de energia e encanamento. Essas empresas exigem conexões de tubo a flange por vários motivos, incluindo:

  • Prevenção de vazamentos: Os flanges atuam como uma superfície de vedação para a conexão, mantendo fluidos ou gases dentro do sistema e evitando vazamentos.
  • Suporte estrutural: Os flanges fornecem integridade estrutural aos tubos, permitindo que eles suportem as cargas e pressões aplicadas ao sistema de tubulação.
  • fácil manutenção: As conexões de tubo a flange permitem desmontagem e remontagem simples, tornando a manutenção, o reparo e a substituição de componentes muito mais fáceis.

Valide o tipo de flanges antes da instalação

Existem vários tipos de flange. Antes de instalar tubos e flanges, certifique-se de entender o tipo de flange que você está instalando. Vamos falar sobre alguns dos mais comuns:

flanges de pescoço de solda
Flanges de pescoço soldado (WN)

A flange WN, também conhecida como flange de cubo aprisionado ou flange de cubo alto, é uma flange que suporta altas tensões.

Saiba Mais
flanges de deslizamento
Flanges Slip-on (SO)

As flanges de encaixe, como o próprio nome indica, podem ser facilmente encaixadas na extremidade de um tubo ou conexão e, em seguida, soldadas no local.

Saiba Mais
Flanges de solda de soquete (SW)
Flanges de solda de soquete (SW)

Socket Weld Flanges (SW) são similares aos Slip-on Flanges (SO). A diferença é que há uma peça extra no meio.

Saiba Mais
flanges cegos
Flanges Cegas (BF)

Flange cego também é chamado de flange cover. É uma placa plana e circular usada para cobrir as extremidades de canos, válvulas ou juntas.

Saiba Mais
Flanges de solda de soquete (SW)
Flange de junta sobreposta (LJ)

Consiste em dois componentes: uma extremidade de toco e um flange de anel de junta sobreposta. A respectiva extremidade de toco é deslizada para dentro do furo do flange, e a extremidade de toco é unida ao tubo por meio de soldagem de topo.

Saiba Mais
Flanges roscados
Flanges Rosqueadas (TF)

Flanges roscadas são flanges de tubulação com rosca interna que se encaixam nas roscas externas de um tubo.

Saiba Mais

Os requisitos do sistema, as classificações de pressão, a temperatura e as condições climáticas afetam a escolha do flange porque cada tipo tem vantagens e aplicações exclusivas.

Ferramentas e materiais essenciais para encaixe de tubos em flanges

Para conectar corretamente um tubo a um flange, são necessárias inúmeras ferramentas e materiais.

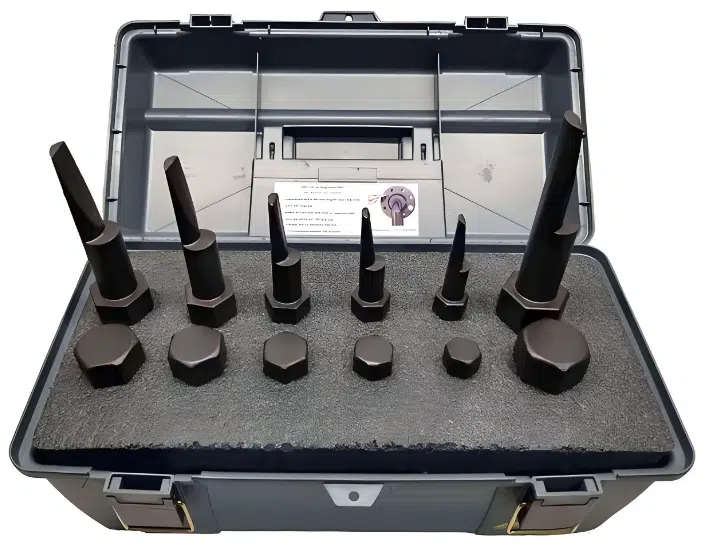

Pinos de alinhamento de flange
Pinos de alinhamento de flange

Ferramentas como:

  • Chaves de tubo e pinças:Esses instrumentos são usados ​​para manipular e posicionar o tubo durante o procedimento de montagem.
  • Pinos de alinhamento de flange ou parafusos de macaco: Elas ajudam a alinhar os furos dos parafusos do flange e do tubo.
  • Fita métrica e paquímetro: Eles servem para garantir especificações precisas de tubos e flanges.
  • Chave de torque: Isso é usado para aplicar o torque apropriado ao apertar os parafusos do flange.
  • Juntas:Eles são necessários para formar uma vedação confiável e à prova de vazamentos entre o tubo e o flange.
  • Parafusos e porcas:Esses fixadores prendem o flange ao tubo.
Lubrificantes para flanges
Lubrificantes para flanges

Materiais como:

  • lubrificantes
  • Solventes de limpeza
  • selantes

Eles também podem ser necessários para o procedimento de instalação, dependendo das especificações do projeto.

Inspeção e preparação do tubo e flange

Antes de começar o procedimento de montagem, o tubo e o flange devem ser inspecionados e preparados adequadamente para garantir uma conexão bem-sucedida e segura. Eis por que isso importa:

  • Inspeção: Antes de instalar o tubo e o flange, inspecione-os adequadamente para verificar se há falhas, danos ou anomalias. Quaisquer falhas, como fraturas, corrosão, ou deformação, deve ser reparada antes de encaixar o flange. Além disso, o alinhamento e a retidão do tubo devem ser examinados para garantir um bom encaixe.
  • Limpeza: : As superfícies do tubo e do flange devem ser limpas adequadamente para eliminar qualquer sujeira, detritos, ferrugem ou poluentes. Isso promove maior aderência da junta e integridade da junta.
  • Lubrificação:A aplicação de um lubrificante adequado nos parafusos e porcas do flange evita desgastes e facilita a instalação e a desmontagem durante futuras manutenções.
  • Compatibilidade dimensional: Um ajuste adequado requer que as dimensões do tubo e do flange sejam correspondentes e compatíveis. Isso envolve verificar diâmetros, espessuras e padrões de face do flange, como face plana ou elevada.
  • Seleção de junta: A seleção adequada da junta é crítica, levando em conta a aplicação, o tipo de fluido ou gás e os requisitos de temperatura e pressão. As juntas devem ser inspecionadas quanto a danos e verificadas para serem compatíveis com o flange e o material do tubo.

Reservar um tempo para inspecionar e preparar cuidadosamente os componentes antes do procedimento de instalação garante uma conexão confiável e duradoura entre tubo e flange.

Processo de montagem passo a passo

Os engenheiros da YANHAO estão usando scanners a laser para detectar as especificações de tamanho dos acessórios de tubulação.
Os engenheiros da YANHAO estão usando scanners a laser para detectar as especificações de tamanho dos acessórios de tubulação.

Etapa 1: Meça e marque com precisão o tubo para instalação:

  • Usando uma fita métrica, paquímetro ou scanner a laser para determinar a espessura do tubo diâmetro externo (OD) no ponto onde ele se juntará ao flange.
  • Marque esta medida no tubo como ponto inicial para o encaixe.
  • Meça e marque o comprimento adequado do tubo para garantir que ele esteja alinhado corretamente com o flange e considere qualquer folga necessária.

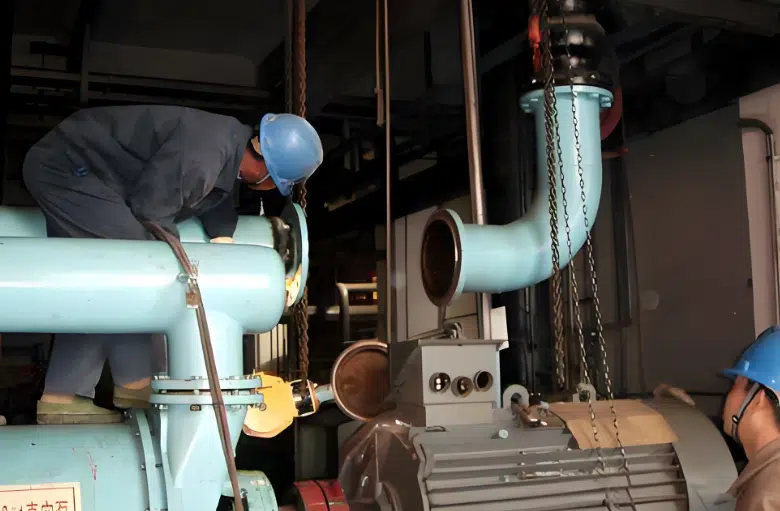

Os engenheiros da YANHAO estão alinhando tubos e flanges.
Os engenheiros da YANHAO estão alinhando tubos e flanges.

Etapa 2: Alinhando o tubo e o flange corretamente

  • Posicione o tubo próximo ao flange e certifique-se de que ele esteja alinhado corretamente com os furos dos parafusos do flange.
  • Se necessário, use pinos de alinhamento de flange ou parafusos de fixação para alinhar perfeitamente os furos dos parafusos.
  • Faça as alterações necessárias para garantir que o tubo esteja alinhado corretamente com a face do flange, mantendo as tolerâncias de alinhamento prescritas pela aplicação.
8 imagem

Etapa 3: Aperto

  • Insira os parafusos através dos furos dos parafusos do flange, certificando-se de que eles alcancem o tubo.
  • Coloque juntas entre a face do flange e a extremidade do tubo, certificando-se de que elas estejam alinhadas com os furos dos parafusos.
  • Comece a apertar os parafusos manualmente para garantir uma distribuição uniforme da pressão.
  • Usando uma chave de torque, aperte progressivamente os parafusos em um padrão cruzado. Comece com os parafusos centrais e trabalhe para fora.
  • Para obter o torque recomendado para o tamanho específico do flange, tipo de junta e aplicação, consulte as especificações de torque do projeto ou os padrões da indústria.
  • É essencial apertar os parafusos em muitas iterações, aumentando gradualmente a tensão aplicada até atingir o valor de torque final. Isso garante uma conexão uniforme e segura.
  • Verifique novamente o alinhamento e certifique-se de que as faces do flange estejam paralelas quando os parafusos forem apertados.
  • Após apertar, inspecione visualmente a junta para garantir que ela esteja uniformemente apertada em todo o perímetro do flange.

Os números de torque e técnicas de aperto específicos podem diferir dependendo das especificações do projeto e dos padrões da indústria. Em caso de dúvida, consulte sempre as recomendações oferecidas e procure orientação de YANHAO.

Superando desafios comuns do processo de montagem

Solução: Use uma ferramenta de alinhamento de tubos, como um come-along, para puxar o tubo para a posição correta.

Isso ajudará a endireitar e alinhar o cano com o flange. Considere utilizar espaçadores ou cunhas para preencher as lacunas e dar suporte ao alinhamento durante todo o procedimento de montagem.

Solução: Limpe a face do flange de quaisquer detritos, rebarbas ou imperfeições superficiais com uma escova de aço ou esmeril.

Se houver problemas significativos na superfície, considere utilizar uma ferramenta de faceamento de flange para usinar a face do flange e fornecer uma superfície de contato lisa e plana.

Isso garante o contato adequado com a junta, o que melhora a vedação.

Solução: Use pinos de fixação ou parafusos de alinhamento para manter o flange e o tubo alinhados corretamente.

Esses dispositivos garantirão que os furos dos parafusos estejam alinhados corretamente durante a montagem. Uma vez alinhados, substitua os pinos de cavilha por parafusos genuínos e continue apertando.

Solução: Coloque a junta diretamente na face do flange primeiro, certificando-se de que ela esteja centralizada e alinhada com os furos dos parafusos.

Considere usar fita adesiva ou uma ferramenta de posicionamento de junta para mantê-la no lugar durante a montagem.

Evite movimento excessivo ou interferência da junta durante o alinhamento do tubo e a inserção do parafuso.

Solução: Aperte os parafusos do flange usando uma chave de torque calibrada.

Siga os valores de torque recomendados conforme especificado pelo projeto ou padrões da indústria. Aumente o torque gradualmente em uma sequência uniforme e escalonada para garantir uma distribuição uniforme.

É fundamental evitar apertar demais, pois isso pode danificar flanges ou juntas.

Verifique regularmente o alinhamento e o espaçamento das faces do flange durante o aperto.

Essas soluções devem ajudar a lidar com desafios comuns de montagem. No entanto, é essencial considerar requisitos específicos do projeto, seguir as diretrizes da indústria e consultar pessoal experiente para garantir um processo de montagem bem-sucedido.

final

Dominar técnicas de conexão de tubos e flanges requer experiência, precisão e atenção aos detalhes. Nesta postagem do blog, exploramos as etapas necessárias e dicas de especialistas para obter conexões de tubos e flanges seguras e confiáveis.

Na YANHAO, focamos em fornecer produtos de encaixe de tubos de alta qualidade, e acreditamos que, seguindo nossas diretrizes abrangentes, você será capaz de atingir excelentes resultados. Para todas as suas necessidades de encaixe de tubos, confie na YANHAO, seu fornecedor de soluções preferido.
