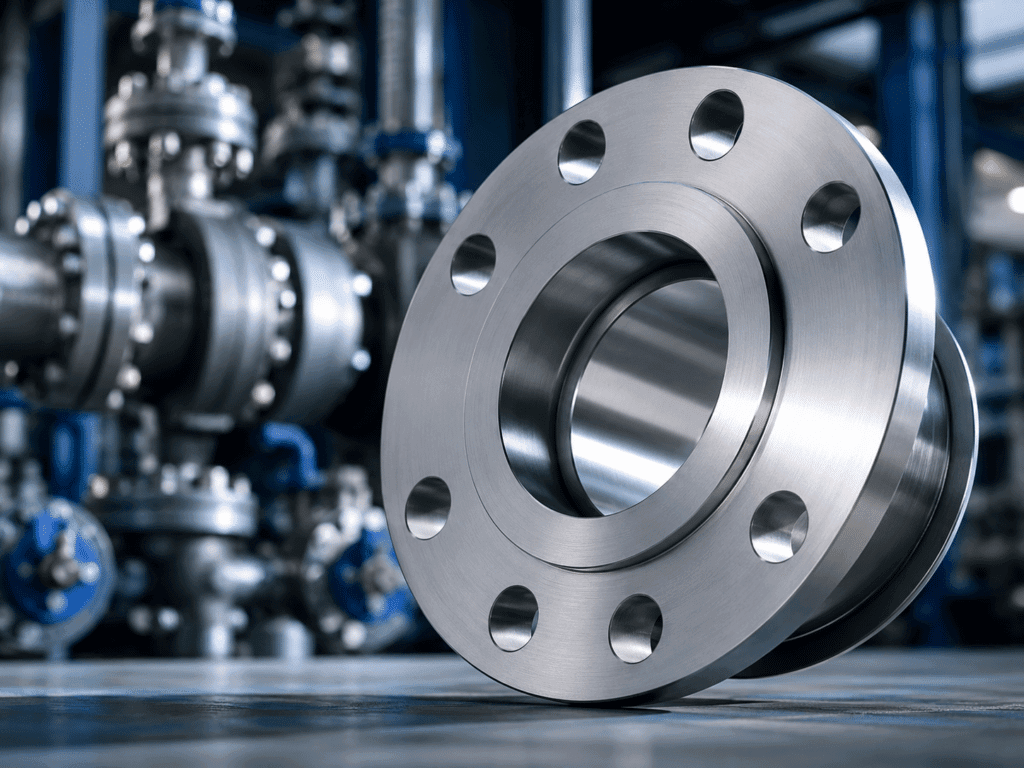

Идеальный размер: руководство по выбору правильного размера фланца для трубы.

Фланец — это не просто металлическое кольцо. Это своего рода «рукопожатие», скрепляющее всю вашу трубопроводную систему, и когда это рукопожатие ослабевает, за это расплачивается всё, что находится ниже по течению. Двадцать лет работы в этом бизнесе — производство фланцев для нефтяных вышек, химических заводов, электростанций — научили нас тому, во сколько на самом деле обходится «достаточно близкое» соединение. Утечки. Падение давления. Остановки, которых не было ни у кого в планах. Счета за ремонт, от которых ваша финансовая команда будет плакать. Наши инженеры проверяют пять вещей в каждом заказе, прежде чем он покинет здание. Вот они.

Прежде чем брать в руки штангенциркуль, определите свои стандарты.

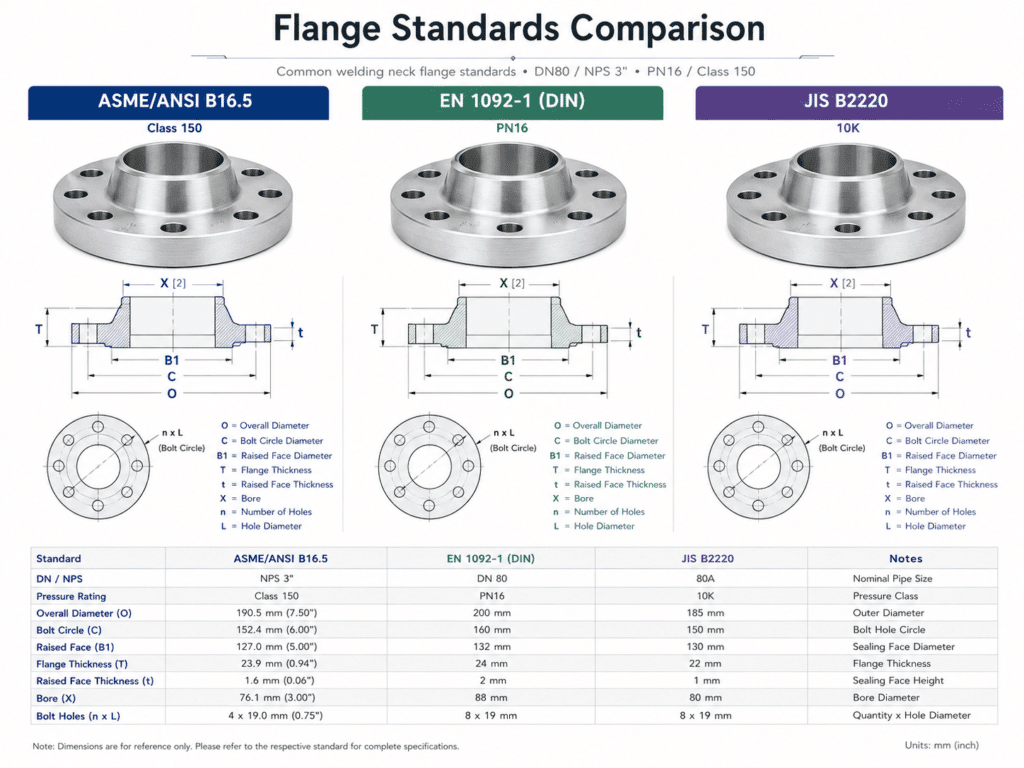

Не измеряйте ни одного отверстия для болта, пока не поймете, на каком языке работает ваша система. Стандарт определяет всё — внешний диаметр, окружность расположения болтов, толщину фланца, конусность ступицы. Смешивание стандартов — это, по сути, попытка вставить штекер USB-C в порт micro-USB. Кажется, что всё подойдёт, пока не перестанет подходить.

Вот что ежедневно проходит через наш цех:

Размер трубы и размер фланца — это не одно и то же.

Даже опытные инженеры здесь допускают ошибки. Труба с номинальным диаметром 2 дюйма на самом деле не имеет диаметра 2 дюйма ни внутри, ни снаружи. Номинальный размер — это, по сути, просто обозначение, указывающее, к какому семейству фланцев следует отнести трубу.

NPS 2″ = DN 50 | NPS 4″ = DN 100 | NPS 6″ = DN 150

NPS означает номинальный размер трубы (Nominal Pipe Size), дюймовая система, используемая в основном в Северной Америке. DN означает номинальный диаметр (Diameter Nominal), метрический эквивалент, распространенный в Европе и большей части Азии. Когда поступает заказ на насадки DN 50, мы сразу понимаем, что у клиента система диаметром 2 дюйма, даже если он находится на другом конце света.

Затем есть спецификация, которая контролирует толщину стенки. Одна и та же труба Sch 40 имеет другой внутренний диаметр, чем труба Sch 80. Это важно для фланцев с приварной горловиной, поскольку внутренний диаметр должен точно соответствовать внутреннему диаметру трубы. Если соединить трубу Sch 40 с фланцем, расточенным под Sch 80, внутри соединения образуется ступенька. Нарушается поток, скапливаются обломки, в этой ступеньке концентрируются напряжения, и в конечном итоге что-то трескается под циклической нагрузкой. Мы еженедельно изготавливаем отверстия на заказ, потому что кто-то не уложился в график при первоначальном заказе.

В группе интенсивной тренировки мышцы работают на пределе своих возможностей.

Класс прочности указывает, какое давление выдерживает фланец при заданной температуре, и напрямую влияет на его физические размеры. Более высокий класс означает более толстый металл, более крупные болты, более тяжелые компоненты.

В соответствии со стандартом ASME B16.5, распространены следующие классы: 150, 300, 600, 900, 1500, 2500. Класс 150 охватывает работы с низким давлением, такие как водопроводы и системы отопления, вентиляции и кондиционирования. Класс 2500 — это пар высокого давления на электростанциях. В нашем цехе ковки приварная горловина трубы класса 150 для трубы диаметром 4 дюйма весит всего несколько килограммов. А версия класса 2500 того же номинального размера? Около сорока килограммов. Это только разница в используемом сырье.

285 psi при температуре окружающей среды → примерно 150 psi при 500°F (класс 150)

Температура — это переменная, о которой слишком многие забывают. Материал теряет прочность при нагревании — углеродистая сталь, нержавеющая сталь, сплавы, каждый из них ведет себя по-разному под воздействием термических нагрузок. Когда клиент звонит, не зная, какой класс стали выбрать, наш первый вопрос всегда: «Какова рабочая температура?» Нормальная температура и максимальная температура в аварийных ситуациях. Нам нужны обе.

Контроль качества герметизации

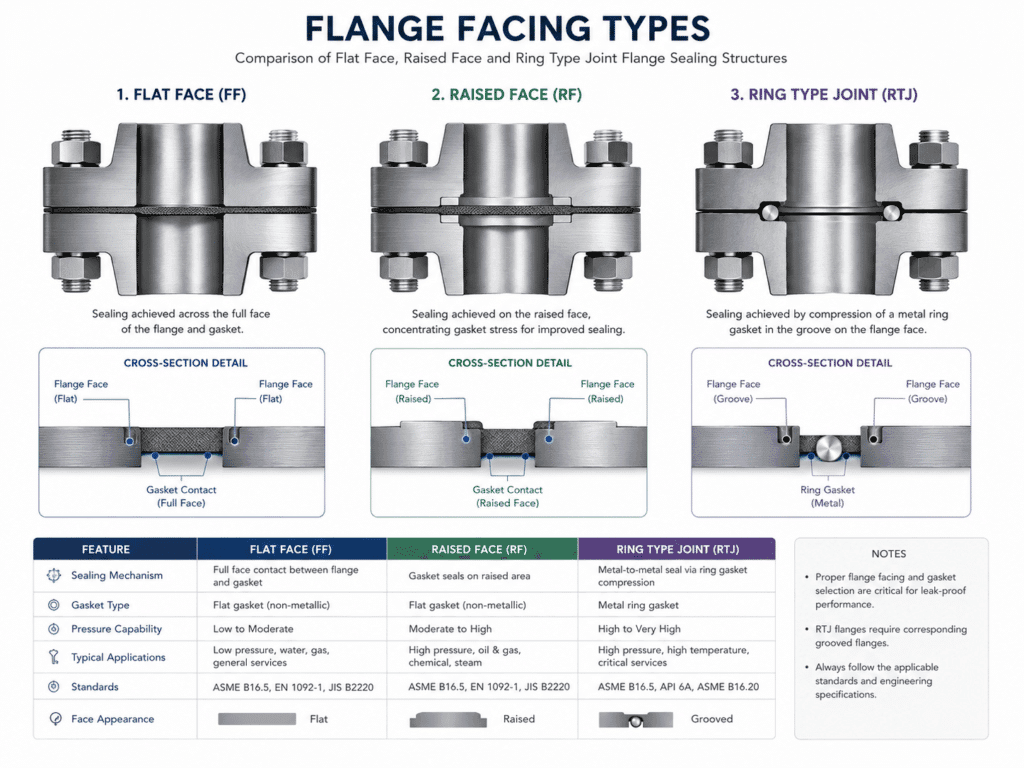

Поверхность, прилегающая к прокладке, называется торцевой. Неправильный тип торцевой поверхности, даже идеально подобранный по размеру фланец, может протекать. Наш цех финишной обработки обрабатывает три основных типа:

Измерения, которые имеют значение

Рассматриваете на складе фланец без маркировки? Возьмите штангенциркуль и рулетку. Отдел контроля качества проверяет каждый из них перед упаковкой:

Ошибки, которые обходятся в реальные деньги

Два десятилетия, одни и те же ошибки, во всех отраслях. Вот самые болезненные:

Сделайте это правильно с первого раза

Выбор подходящего фланца — простая, но сложная задача. Стандарт, размер, типоразмер, класс давления, тип облицовки — если все пять параметров выбраны правильно, соединение прослужит дольше, чем окружающая его труба. Если пропустить хотя бы один, придётся планировать остановку производства.

В случае сомнений, обратитесь к таблицам ASME B16.5 или позвоните в техническую службу вашего производителя. У любого уважающего себя поставщика эти таблицы есть под рукой, и он сможет помочь вам с проверкой. На нашем заводе мы предпочтем потратить десять минут на телефонный разговор, чтобы уточнить ваши технические характеристики, чем получить от вас звонок через шесть месяцев с сообщением об утечке.

Другие типы фланцев
