Длинный радиус 90-градусного отвода

  • 90 градусов длинный радиус 2

ЯНХАО является профессиональным производителем, поставщиком и экспортером отводов. Длинные радиусные 90-градусные отводы, которые мы производим, соответствуют стандартам ASME B16.9. Эти отводы изготавливаются из углеродистой стали, нержавеющей стали или легированной стали и производятся методом горячего прессования, прессования и сварки враструб для удовлетворения требований заказчика. Их можно соединять с другими трубами с помощью приварного фланца, резьбового фланца и фланца с приваркой враструб.

  • Тип: Длинный радиусный отвод
  • Степень: 90°
  • Размеры: От 1/2″ до 48″ NPS
  • Состав: Углеродистая сталь, легированная сталь и нержавеющая сталь
  • Производство: Горячая штамповка, горячая штамповка, сварка враструб
котировка

45-градусный

90-градусный

180-градусный

Обычный размер

Размеры 90-градусного длиннорадиусного колена

Номинальный размер трубы
(НПС)		Внешний диаметр на фаске
мм (дюйм)		От центра до конца. А
мм (дюйм)
 1/221.3 (0.84)38 (1.50
 3/426.7 (1.05)38 (1.50)
1 33.4 (1.32)38 (1.50)
1 1/442.2 (1.66)48 (1.88)
1 1/248.3 (1.90)57 (2.25)
2 60.3 (2.38)76 (3.00)
2 1/273.0 (2.88)95 (3.75)
3 88.9 (3.50)114 (4.50)
3 1/2101.6 (4.00)133 (5.25)
4 114.3 (4.50)152 (6.00)
5 141.3 (5.56)190 (7.50)
6 168.3 (6.62)229 (9.00)
8 219.1 (8.62)305 (12.00)
10 273.0 (10.75)381 (15.00)
12 323.8 (12.75)457 (18.00)
14 355.6 (14.00)533 (21.00)
16 406.4 (16.00)610 (24.00)
18 457.0 (18.00)686 (27.00)
20 508.0 (20.00)762 (30.00)
22 559.0 (22.00)838 (33.00)
24 610.0 (24.00)914 36.00 (XNUMX)
26 660.0 (26.00)991 (39.00)
28 711.0 (28.00)1.067 42.00 (XNUMX)
30 762.0 (30.00)1143 (45.00)
32 813.0 (32.00)1219 (48.00)
34 864.0 (34.00)1295 (51.00)
36 914.0 (36.00)1372 (54.00)
38 965.0 (38.00)1448 (57.00)
40 1.016.0 (40.00)1524 (60.00)
42 1.067.0 (42.00)1600 (63.00)
44 1118.0 (44.00)1676 (66.00)
46 1168.0 (46.00)1753 (69.00)
48 1219.0 (48.00)1.829 (72.00)
  • 107

ЯНХАО Обычно используются следующие марки материалов для отводов:

  • Углеродистая сталь: ASTM A105, 20#, Q235, 16Mn, Q345b, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70.
  • Нержавеющая сталь: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8.
  • Легированная сталь: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/III.

Эти материалы обладают превосходной стойкостью к истиранию, коррозии и термостойкостью и могут широко использоваться в энергетике, металлургии, горнодобывающей и химической промышленности для транспортировки песка, камней, угольного порошка, шлака, алюминиевой жидкости и едких сред. Они также подходят для трубопроводов высокотемпературного пара, водогазопроводов и других систем трубопроводов.

Локоть с длинным радиусом

Радиус кривизны колена можно разделить на колено с большим радиусом и колено с малым радиусом. Радиус кривизны колена с большим радиусом равен 1.5 наружного диаметра трубы, то есть R=1.5D; если он больше 1.5 раз, то это колено. Колено с большим радиусом — это широко используемый колено, обычно применяемое в трубопроводах с высоким давлением или высокой скоростью потока. Если требования к сопротивлению транспортного трубопровода строгие, необходимо использовать колено с большим радиусом.

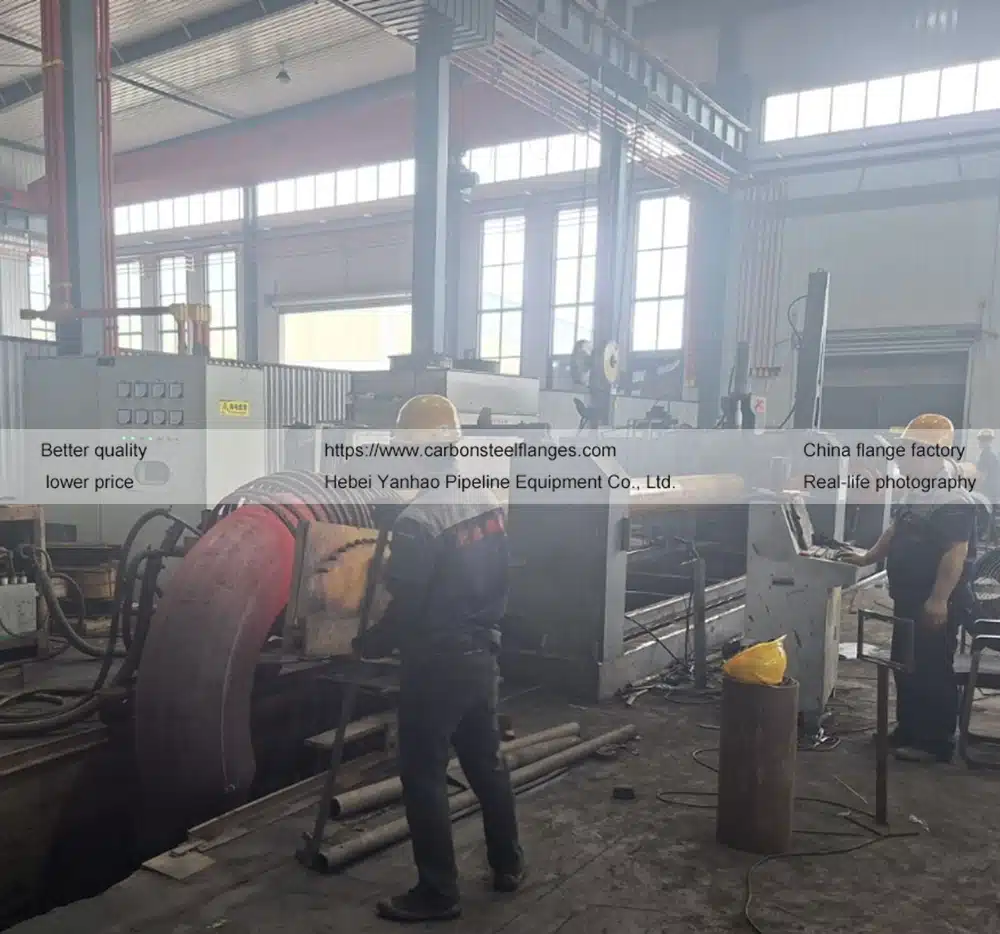

В зависимости от способа изготовления его можно разделить на отводы push, extrusion и сварные отводы miter. Отводы push и squeeze обычно используются на трубах малого и среднего размера. Отводы сварные miter используются на трубопроводах большого размера. Если угол отвода больше 450, он не подходит для использования на трубопроводах с высокотоксичными или легковоспламеняющимися средами, а также для выдерживания механических вибраций и знакопеременных нагрузок, вызванных перепадами температур. на трубопроводе

Подробнее

Применение длинного радиуса 90-градусного колена

FAQ

  • По углу: Обычные — 45, 90, 180 и другие.
  • По способу изготовления: продавливание, штамповка, стыковая сварка.
  • По материалу: нержавеющая сталь, углеродистая сталь, легированная сталь, каждая имеет подразделяемую марку стали, я говорил вам в прошлый раз, вы можете проверить предыдущий чат
  • По способу присоединения: сварное колено, резьбовое колено, зажимное колено

У 3D-колена радиус изгиба больше, чем у длиннорадиусного локтя, а его радиус изгиба в три раза больше номинального диаметра подсоединяемой трубы (R=3D). Эту конструкцию часто называют локтем большого радиуса. Он имеет те же функции, что и локти длинного радиуса и локти короткого радиуса, но из-за большего радиуса изгиба локтю 3D требуется больше места при установке.

Толщина стенки колена обычно выбирается в соответствии с толщиной стенки трубы. Толщина стенки обычно делится на: Sch5S, Sch10S, Sch40S, Sch80S, Sch10, Sch20, Sch30, STD, Sch40, Sch60, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Если изделие изготавливается по индивидуальному заказу, оно может быть изготовлено по чертежам заказчика, либо заказчик может предоставить другие значения толщины труб в рабочей среде, свойства жидкости, давление и другие сопутствующие данные, которые наши инженеры могут выбрать для него.

Основные виды обработки включают пескоструйную обработку, антикоррозийную покраску, полировку, цинкование и т. д. Эти виды обработки в основном предназначены для предотвращения коррозии и придания эстетического вида.

Разница между коленом с большим радиусом и коленом с коротким радиусом заключается в длине их радиуса окружности. Колено с большим радиусом имеет большую кривизну и занимает большую площадь, что означает, что внутренняя жидкость имеет достаточно места для изгиба во время транспортировки. Оно относительно стабильно и гладко, но не подходит для некоторых мест с ограниченным пространством. Необходимо использовать колена с коротким радиусом, которые занимают меньшую площадь и больше подходят для использования в узких пространствах.

Да, фланцы и колена могут быть присоединены к трубам. Обычно используемый метод соединения не требует этой операции, но его можно использовать в местах, где требуется частое обслуживание.
Поскольку фланец легко разбирается, после приваривания колена к фланцу фланец соединяется с трубой, так что изгиб можно разобрать, что удобно для последующего осмотра и обслуживания.

Резьба относится к методу соединения фланцевых колен. Резьба означает, что резьба внутри фланца и колена просто совпадает с резьбой на трубе, что похоже на связь между винтами и гайками. Их можно соединить, затянув их напрямую. Для соединения обычно используется сварка, но сварка не может быть использована в некоторых средах, поэтому необходима резьба.
